家用红外电视遥控器结构设计

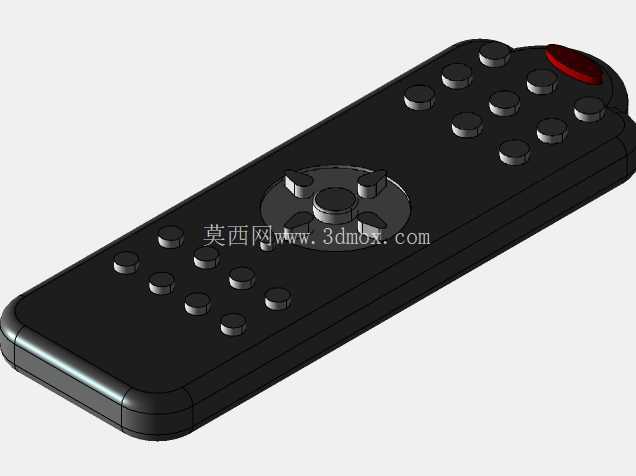

　　这款手持遥控设备主要面向家用影音场景，作为电视终端的人机交互入口，承担信号发射、功能指令传输的作用，日常使用中用户无需接触电视本体，在3-8米的有效范围内即可完成频道切换、音量调节、信号源切换、菜单设置等操作，适配客厅、卧室等常规家居摆放场景，握持时贴合成年人手掌自然弯曲弧度，长时间持握不会产生明显硌手感。从结构设计层面来看，整体外壳采用长条形圆角设计，所有边缘位置都做了R2-R3的圆弧过渡，避免尖锐边角在日常拿取时划伤手部，也能减少跌落时外壳边角的应力集中，降低塑胶壳体开裂的概率。外壳主体选用ABS注塑成型，表面做细晒纹处理，既可以避免光面材质容易残留指纹、汗渍的问题，也能提升手持时的摩擦力，减少滑脱风险。

　　顶部位置预留红外发射头的安装窗口，采用半透红色PC材质作为灯罩，既能保证940nm红外信号的正常穿透，又能遮挡内部发射管的元器件结构，保持外观整体性。按键区域分为功能导航区与数字快捷区两部分，中间的五向导航键采用一体式十字结构设计，中间凸起的确认键与周围四个方向键预留0.3mm的活动间隙，按压行程控制在0.8-1.2mm之间，按压力度设置在1.5-2N，保证按压反馈清晰的同时不会出现卡键、连键问题。周围分布的数字键与功能键采用独立圆形硅胶按键，每个按键底部都对应锅仔片触发结构，按键表面做微凸弧面设计，贴合手指指腹的接触形态，盲操作时也能通过按键排布的位置差快速识别对应功能，不需要频繁视线转移确认按键位置。内部结构采用上下壳卡扣连接为主、尾部螺丝固定为辅的装配方式，卡扣均匀分布在壳体四周，单个卡扣的扣合量设置为0.6mm，既方便后期维修拆解，也能保证日常使用时壳体不会出现松脱、缝隙不均的问题。内部预留电池仓空间，适配两节7号AAA电池的安装尺寸，电池仓位置做了限位筋设计，避免电池在壳体内晃动产生异响，电池仓盖与壳体之间设置防丢卡扣结构，更换电池时仓盖不会完全脱落，减少小零件丢失的风险。

　　电路板安装位置设置了四个定位柱，每个定位柱都做了0.2mm的安装间隙余量，装配时电路板可以顺利卡入定位柱，不会出现过定位导致的电路板变形问题，红外发射管位置正对顶部的发射窗口，发射角度覆盖水平±30度、垂直±15度的范围，保证用户在沙发不同坐姿角度下都能正常传输信号，不需要刻意对准电视接收端。整体外形长度控制在150mm左右，宽度在45mm上下，最厚位置不超过20mm，安装边界上不需要额外的固定结构，本身作为独立手持设备，放置时可以搭配常规的遥控器收纳盒，不会占用过多桌面空间，壳体的壁厚均匀设置为1.8mm，筋位厚度控制在壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲等外观缺陷，所有按键的字符区域预留了镭雕加工的位置，后期通过激光镭雕将功能字符刻印在按键表面，长期使用摩擦也不会出现字符脱落的问题。

　　在跌落可靠性的设计考量上，四个边角位置的内部都做了加厚的缓冲筋位，1米高度自由跌落至水泥地面时，冲击力可以通过筋位分散传递，不会直接作用在内部电路板与元器件上，降低焊点脱落、元器件损坏的概率。按键的硅胶材质选用邵氏硬度50度的硅胶材料，耐汗液腐蚀、耐老化，长期按压后不会出现按键塌陷、回弹无力的问题，壳体表面的晒纹深度控制在0.03mm，既保证触感细腻，也不容易积累灰尘，日常清洁时用干布擦拭即可去除表面污渍。
