圆柱式U型梁挂锁结构三维造型

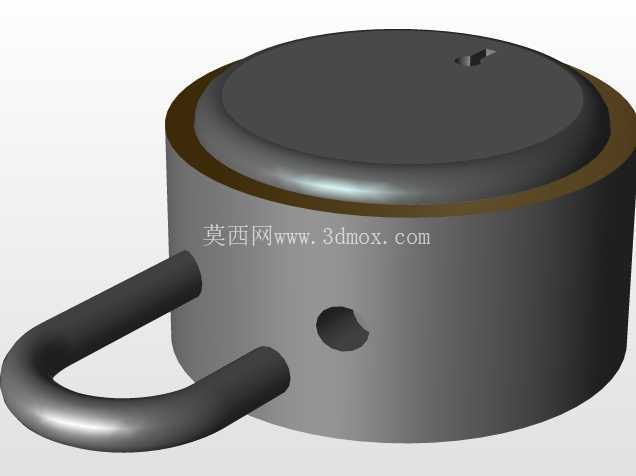

　　这款挂锁采用紧凑的圆柱锁体配合U型锁梁结构，整体造型简洁，适合用于工具箱、储物柜、设备检修门、户外管阀箱、车间工位器具等需要临时或长期闭锁的场景。锁体主体以回转体为基础，外圆面连续光滑，顶部设置略高出的端盖结构，端盖与筒体之间通过台阶面过渡，既形成清晰的装配分界，也能在握持和转动时提供明确的触感边界。锁梁从锁体侧上方穿入，两支脚呈平行布置，弯曲段形成稳定的U形封闭环，能够与锁扣、吊耳、链环或门板孔位配合完成闭锁。

　　从结构设计角度看，圆柱锁体的优势在于外形规则、建模逻辑清晰，加工时也便于通过车削完成主要外轮廓。锁体侧壁预留有锁梁孔，孔位与锁梁支脚保持同轴关系，装配后锁梁可在孔内完成插入与限位。顶部端盖区域设置钥匙操作位，虽然当前造型重点在外部结构，但该位置对应内部锁芯安装空间，设计时需要保证端盖厚度、锁芯腔直径与钥匙插入深度之间留有合理余量。锁体侧面的小孔可作为工艺孔、排水孔或定位孔使用，在户外潮湿环境中，这类孔位有助于减少锁体内积水，对提升锁具使用可靠性有实际意义。

　　尺寸边界方面，锁体直径决定了锁具的握持尺寸和内部机构布置空间，高度则需要同时容纳锁梁插入段、锁芯组件及限位结构。U型锁梁的线径、内净宽和弯曲半径是安装匹配的关键参数：线径影响抗剪和抗拉能力，内净宽决定可穿过的锁扣厚度，弯曲半径则关系到锁梁成型工艺与应力集中程度。建模时应先建立锁体回转轴线，再以该轴线为基准确定端盖、筒体台阶和侧壁孔位；锁梁部分可通过扫掠方式生成，保证两支脚直线段与圆弧过渡段相切，避免弯折处出现突兀截面变化。

　　在实际选型中，这类挂锁并不追求复杂外观，而是强调闭锁可靠、孔位适配和维护方便。若用于设备现场，锁体外形应避免过多尖角，防止搬运和检修时磕碰；若用于户外箱体，则需关注锁梁与锁体配合间隙，间隙过小容易因锈蚀卡滞，过大则会影响闭锁稳定性。整体结构将锁体、锁梁、端盖和操作位集中在一个紧凑单元内，能够清晰表达挂锁的外部装配关系与空间占用，为后续锁芯细化、工程出图以及不同规格衍生设计提供基础。
