安德森SB-50大电流接插件结构设计

　　在低压直流供电系统、储能设备外接回路、工业移动电源接驳场景中，大电流接插件的接触可靠性直接决定整套供电链路的运行稳定性，安德森SB-50接插件正是针对50A级持续载流场景开发的快接式连接部件，其结构设计完全围绕大电流工况下的低接触压降、抗振动松脱、防误插需求展开。从实际应用场景来看，这类接插件常被用于通信基站后备电源组的串并联连接、电动叉车的电池包快速更换接口、光伏离网系统的储能模块接驳、工业自动化设备的直流供电输入端，相比传统螺栓锁紧的接线端子，它无需工具即可完成插拔操作，能大幅缩短现场接线、设备换电的作业时间，同时避免螺栓锁紧力矩不足导致的接触发热问题。

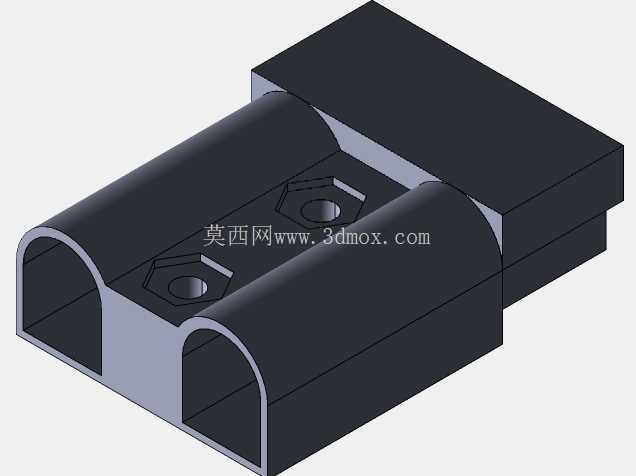

　　从结构设计逻辑来看，这款接插件采用双极并排的腔体布局，两个独立的弧形端子容纳腔分别对应正负极回路，腔体之间设置凸起的隔离筋，从物理层面避免极间飞弧短路的风险，即使在带载插拔产生瞬时电弧的工况下，隔离筋也能将电弧限制在单极腔体内，不会引发极间击穿。外壳主体采用方正的安装基座加弧形端子护罩的组合形态，基座部分预留两个内六角安装孔位，可通过螺栓将接插件固定在设备面板、电池包壳体或者安装支架上，安装孔的位置公差经过严格校核，能适配行业通用的开孔尺寸，无需额外调整安装位即可完成替换。端子护罩采用半圆弧的流线型外形，一方面能为插入的公端端子提供导向，减少插偏导致的端子变形，另一方面弧形结构相比直角结构拥有更好的结构强度，在受到侧向冲击力时不易出现开裂破损。

　　接触端子的安装位设计在腔体内部的平台上，采用六角嵌套的固定结构，端子装入后不会随插拔动作发生转动，能保证每次插拔时公母端子的接触面对齐度一致，避免长期使用后端子偏磨导致的接触电阻上升。外壳的壁厚设计经过载流发热工况的校核，在端子持续通过额定电流、温升达到允许上限时，外壳的结构强度仍能保持稳定，不会出现受热软化变形的问题。接插件的插拔导向斜面设置在腔体入口处，导向角度经过反复优化，既不会因为角度过小导致插拔阻力过大，也不会因为角度过大导致导向失效，操作人员单手即可完成插拔动作，同时插入后能听到清晰的锁止提示音，确认连接到位。

　　从安装边界来看，这款接插件的整体外形方正，安装时所需的外围预留空间较小，适合在设备内部空间紧凑的场景下使用，两个安装孔的中心距符合行业通用的安装规范，可直接替换同规格的其他品牌接插件，无需修改安装面板的开孔尺寸。接插件的端子接线端采用压接式设计，适配对应线径的多股铜芯软线，压接后端子与导线的拉脱力满足行业标准要求，在设备移动、振动的工况下不会出现导线松脱的问题。外壳的绝缘材质选用耐高低温、耐老化的工程塑料，在-40℃到125℃的工作温度范围内都能保持稳定的绝缘性能和结构强度，可适应户外储能设备、工业车间设备等复杂的使用环境。

　　在实际选型应用中，这款接插件的双极独立腔体设计还支持防呆功能，不同极性的端子采用差异化的定位结构，只有正负极对应对齐时才能完成插入，从根源上避免正负极接反导致的设备烧毁风险。接插件的接触电阻设计控制在毫欧级，在满负载运行时的温升远低于标准允许值，能有效降低接插部位的发热损耗，提升整个供电系统的能源利用效率。相比同载流等级的其他接线方案，这种快接式接插件的维护成本更低，当回路出现故障需要断开时，无需拆除螺栓接线，直接拔出即可完成断电，能大幅缩短故障排查和设备维护的时间，尤其适合需要频繁通断回路、快速更换供电模块的应用场景。
