电源变压器用压套结构设计

　　在小功率电源变压器的批量装配场景里，这类压套是绕组端部固定与绝缘隔离环节里很容易被忽略，但直接影响产品长期运行可靠性的小零件。很多新手工程师在做变压器结构设计时，往往把精力都放在硅钢片叠厚、线径选型、匝数计算这些核心参数上，等到打样组装时才发现，绕组引线引出端如果没有刚性压套做限位，浸漆烘干后引线根部很容易因为装配应力出现绝缘层破损，或是在后续整机总装、长途运输的振动工况下，引线和骨架锐边反复摩擦导致匝间短路的隐患。

　　从实际使用场景来看，这类压套主要适配插针式立式安装的小型电源变压器，通常安装在绕组初级或次级引线的出线位置，一端抵靠在绕组外包的绝缘纸端面，另一端卡在骨架的出线槽缺口处，既可以把多股引出线规整收拢在套体内腔，避免引线散乱搭在硅钢片棱角上，也能在变压器插装到PCB板的过程中，给引线提供侧向支撑，防止插装推力直接传递到绕组焊点位置，造成虚焊或是引线拉脱。

　　设计这个零件的时候，首先要匹配对应骨架的出线槽尺寸，压套和骨架配合的圆柱段外径要比出线槽宽度小0.1到0.15毫米，既保证装配时能顺利卡入，又不会出现过大的旷量导致压套歪斜；伸入绕组侧的圆柱段长度要控制在比绝缘纸端面高出2毫米左右，不能太长顶到外层绕组造成线包变形，也不能太短起不到收拢引线的作用。和引线配合的内孔直径要根据引出线的总截面积来定，通常内孔总通流面积要比引线束总截面积大30%左右，一方面方便穿线操作，另一方面浸漆时绝缘漆能顺着内孔缝隙填充到引线间隙里，完成固化后能进一步固定引线位置，提升整体结构强度。

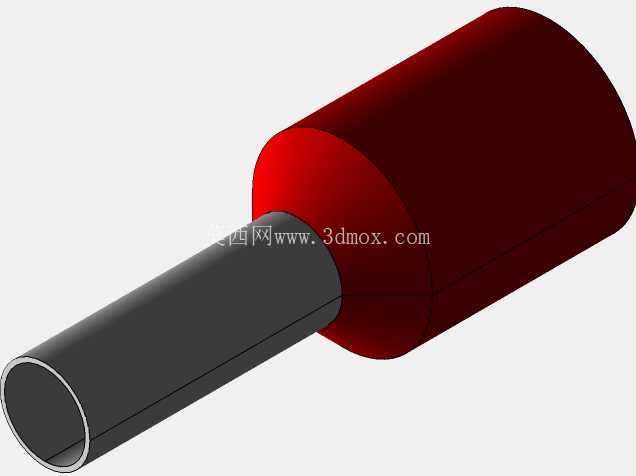

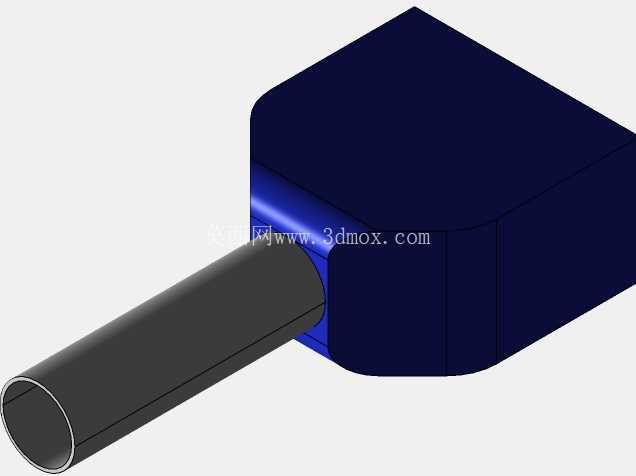

　　从外形结构来看，这个压套采用了阶梯轴式的结构设计，大直径的凸缘端是主要的受力限位面，装配时这个端面会和骨架端面完全贴合，承受引线拉扯、装配挤压时的轴向力，凸缘的厚度设计为1.5毫米，既保证足够的结构强度，在注塑成型时不会出现缩痕、缺料的缺陷，也不会过多占用变压器端部的安装空间，避免和周边的PCB板元器件、固定支架产生干涉。小直径的圆柱段做了0.2毫米的脱模斜度，方便注塑生产时顺利脱模，同时圆柱段的外圆边缘做了R0.3的圆角处理，不会割破包裹绕组的绝缘聚酯薄膜。

　　安装边界方面，这个压套的整体轴向长度要控制在变压器端部到PCB板表面的安装距离以内，凸缘部分的最大外径不能超过骨架端盖的边缘尺寸，否则在变压器灌封或是安装金属屏蔽罩时会出现装配干涉。如果是需要满足安规要求的电源产品，压套的爬电距离也要纳入设计考量，凸缘端面到相邻金属带电件的距离要满足对应耐压等级的爬电要求，通常在220V输入的小功率变压器应用里，这个距离不小于3毫米就能满足绝大多数安规标准的要求。

　　实际建模过程中，要注意内孔和外圆的同轴度控制在0.05毫米以内，避免压套装入骨架后出现歪斜，导致引线穿出时偏向一侧，和周边金属件距离不足。另外压套的材质通常选用增强尼龙或是PBT工程塑料，建模时要考虑塑料成型的收缩率，尺寸预留对应的收缩余量，保证开模生产后的零件尺寸能和骨架完美适配。很多时候这类小零件的设计合理性，直接决定了变压器在高低温循环、振动冲击等可靠性测试里的通过率，毕竟电源类产品的故障里，有相当比例都是引线固定不到位导致的接触不良、绝缘失效问题，一个结构合理的压套，能在几乎不增加多少物料成本的前提下，大幅提升整批产品的装配良率和长期运行稳定性。
