400A隔离开关用螺栓式熔断器结构设计

　　这款400A规格的螺栓连接式熔断器，主要适配低压配电系统中的隔离开关配套使用，作为供电回路的过流保护核心器件，在回路电流超过额定阈值时，内部熔体会快速熔断切断供电通路，避免后端用电设备、线路因过载、短路出现过热烧毁甚至引发电气火灾的风险，在工业厂房配电、低压成套开关柜、临时施工供电柜等场景中应用广泛。

　　从结构设计逻辑来看，整体采用圆柱式封装结构，两端的连接端采用带安装孔的铜质接线耳设计，接线耳的开孔尺寸、伸出长度都经过匹配验证，能够直接适配标准隔离开关的接线桩位，安装时不需要额外加工转接件，直接通过螺栓紧固即可完成电气连接与机械固定，能有效降低现场安装的作业难度，同时保证连接面的接触面积足够，避免大电流工况下接触电阻过大导致的接头发热问题。中部的熔芯封装壳体采用高强度绝缘耐温材质，一方面能够隔绝内部熔体与外部构件的电气接触，避免出现相间短路、接地故障，另一方面在熔体熔断产生电弧时，壳体能够承受瞬时的高温与气压冲击，不会出现壳体炸裂、电弧外溢的情况，保障周边器件与运维人员的安全。壳体与两端接线端的连接部位采用压合密封结构，能够阻挡日常使用环境中的灰尘、潮气进入熔芯内部，避免内部金属构件氧化锈蚀导致的额定参数漂移，提升器件在多尘、潮湿工业场景下的运行可靠性。

　　在安装边界的设计考量上，整体圆柱结构的外径尺寸控制适配标准隔离开关的熔丝安装仓尺寸，两端接线耳的朝向保持同轴对齐，安装时不需要调整角度即可直接卡入安装位，轴向总长度也匹配常规隔离开关的两极接线桩间距，不会出现长度过长无法合盖、长度过短接触不良的问题。建模过程中对各部件的配合公差做了合理预留，接线耳与端盖的连接部位、端盖与绝缘壳体的配合部位都按照五金冲压件、压塑件的常规加工公差设置配合间隙，能够直接对接生产工艺，不需要二次调整结构尺寸。

　　从功能实现的细节来看，该熔断器的熔体采用变截面金属结构，在正常额定电流工况下，熔体的温升控制在标准允许范围内，不会出现误熔断的情况；当回路出现过载电流时，熔体的窄颈部位会率先发热累积热量，在规定的时间范围内完成熔断切断电路；当出现短路大电流时，熔体能够瞬时分断，同时内部填充的灭弧介质会快速冷却熄灭电弧，避免分断过程中产生的过电压冲击后端设备。两端的金属端盖与接线耳采用一体化铆接结构，保证大电流通过时的导电连续性，避免连接部位出现额外的电阻损耗。

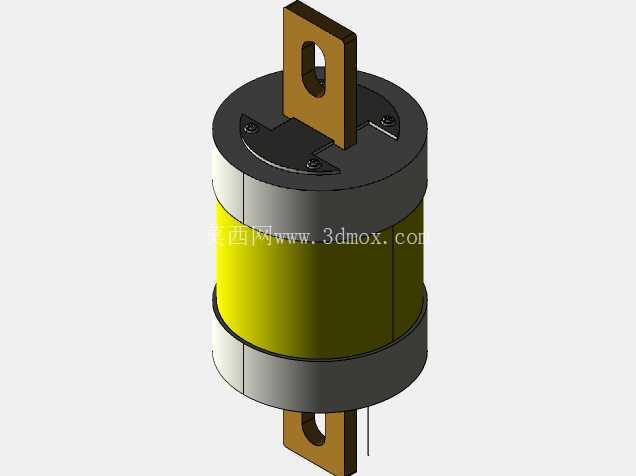

　　在三维建模的细节处理上，所有的安装孔位、棱角倒角、配合台阶都按照实际加工工艺做了还原，接线耳的安装孔做了沉台设计，能够让紧固螺栓的头部完全沉入孔内，不会突出平面影响安装贴合度；绝缘壳体的外表面做了防滑纹理处理，方便运维人员更换时手持操作；端盖上的固定压点结构也完全还原实物的铆接工艺特征，模型可直接用于配电设备的装配干涉检查、运维培训演示、新产品配套结构设计参考等场景，帮助结构设计人员在成套柜设计阶段提前验证器件的安装适配性，减少实际装配时出现的尺寸不匹配问题。
