400安培框架式空气断路器结构设计

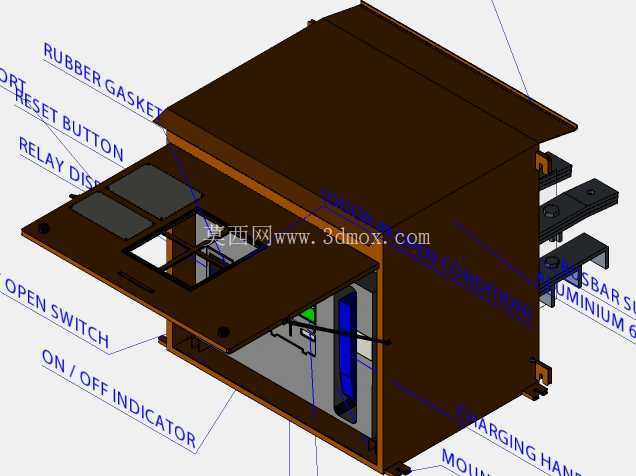

　　在低压配电系统的进线与母联保护场景中，400A等级空气断路器是承担过载、短路、欠压保护的核心执行元件，这套三维结构完整还原了固定式安装ACB的内部布局与外部接口细节，可直接用于低压柜的排布干涉校验、操作机构动作模拟以及配套铜排的预制设计。从结构拆分来看，外壳采用覆铝锌板折弯成型的封闭式腔体，顶部预留的橡胶密封垫沿腔体翻边整圈布置，能在多尘、潮湿的工业配电场景下阻挡外界异物进入机构腔，避免触头积灰引发的接触电阻升高问题；正面操作区域依次排布复位按钮、分闸开关、合分闸状态指示器，操作件的凸起高度与操作力行程完全匹配现场运维人员的戴手套操作习惯，不会出现操作行程不足导致的假分闸隐患。

　　内部功能腔的布局完全遵循灭弧优先的设计逻辑，主触头系统布置在腔体靠近出线端的一侧，配套的灭弧栅片组与触头开距做了匹配设计，400A额定电流下的短时耐受能力可满足下级回路短路时的选择性保护要求，不会出现越级跳闸扩大停电范围的问题；脱扣器模块布置在腔体左侧，与复位按钮通过连杆直连，故障脱扣后复位按钮自动弹出，运维人员可直观判断断路器的脱扣状态，无需额外核对信号反馈。安装边界方面，底部的安装卡扣间距与固定式低压柜的安装梁尺寸完全适配，进出线端的接线端子预留了足够的铜排弯曲空间，可适配不同相序的母排走向，无需在柜内额外增加转接排；侧面预留的辅助触点安装位可扩展信号反馈功能，方便接入配电监控系统实现远程分合状态采集。

　　设计过程中对操作机构的运动行程做了完整的干涉校验，分闸状态下触头开距满足低压电器的安全绝缘距离要求，合闸过程中机构的死点位置经过优化，不会出现合闸弹跳导致的触头熔焊问题；腔体内部的走线槽沿侧壁布置，二次控制线与主回路带电部分保持足够的安全间距，避免长期运行中绝缘老化引发的二次回路短路。从实际选型适配角度，这款400A空气断路器可直接用于车间低压进线柜、大容量设备馈电回路的保护配置，三维模型中还原的所有外部接口尺寸与实物一致，结构设计人员可直接将模型导入配电屏装配体，完成柜内元器件排布、铜排走向设计、操作面开孔定位等工作，无需反复核对二维样本尺寸，能大幅减少配电设备生产前的干涉校验工作量。

　　模型中对密封结构、操作件布局、安装接口的细节还原，也可作为同类低压断路器结构优化设计的参考，尤其是操作面的人机工程布局、腔体的密封防护设计，都贴合工业现场的实际运维需求，没有多余的装饰性结构，所有结构特征都服务于设备的可靠运行与便捷维护。
