霍尼韦尔长柄型微动开关结构设计

　　在工业自动化控制、家电设备、汽车电子、仪器仪表等诸多领域，微动开关都是承担位置检测、行程限位、通断控制功能的核心基础元件，这款长柄结构的微动开关，是针对需要大触发摆角、低触发力的应用场景开发的控制元件。从实际工程应用来看，这类微动开关常被用在设备门盖开合检测、终端行程限位、工件到位触发、安全联锁回路中，比如自动化生产线的料仓到位检测、家电门盖的闭合状态判断、工业设备的安全防护门联锁，都需要这类触发灵敏、动作可靠的小型开关来实现信号采集与回路通断。

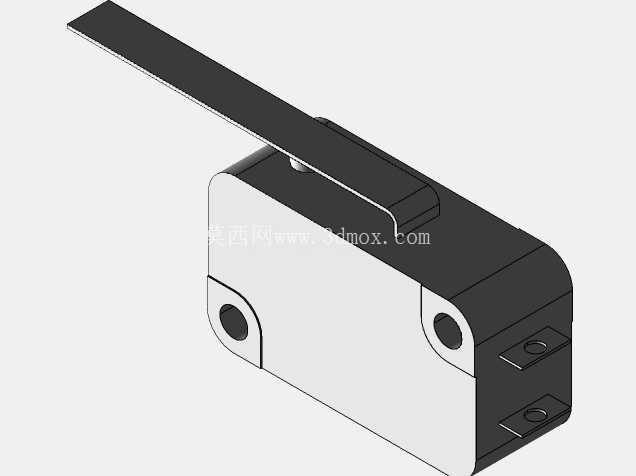

　　从产品功能特性来看，这款微动开关采用直柄式触发摆杆设计，摆杆长度较长，相比常规短柄微动开关，能够在更大的触发位移范围内完成动作，不需要触发件精准对准开关触点位置，降低了配套结构的加工精度要求，在一些触发件运动轨迹存在一定偏差的场景下，依然能够稳定触发。开关内部采用速动机构设计，触点的通断速度与触发摆杆的运动速度无关，能够避免触点缓慢通断产生的拉弧问题，延长触点使用寿命，同时保证动作的一致性，多次触发的动作位置偏差控制在极小范围内，满足高精度位置检测的需求。开关本体采用阻燃工程塑料外壳，具备良好的绝缘性能与机械强度，能够在常规工业环境下抵御一定的粉尘、轻微振动影响，底部设置的两个固定安装孔为标准孔位，适配行业内通用的微动开关安装尺寸，不需要额外定制安装支架，能够直接替换同规格的其他品牌产品，降低设备维护与选型的适配成本。

　　从设计思路层面拆解这款模型，首先是触发端的摆杆设计，摆杆采用薄片状金属结构，一端通过转轴与开关本体连接，另一端延伸出本体较长距离，摆杆与内部速动机构的触发端联动，当外力作用在摆杆任意位置时，摆杆绕转轴转动，推动内部机构完成触点切换；摆杆的长度经过力学计算，在保证足够触发力矩的前提下，尽可能降低触发所需的外力，避免触发件需要提供过大的压力才能触发开关，同时摆杆的复位依靠内部弹簧提供回弹力，保证外力撤除后摆杆能够快速回到初始位置，触点可靠复位。开关本体的外形采用方正的紧凑型设计，整体轮廓规整，没有多余的突出结构，方便在狭小的设备空间内布置，本体侧面的两个安装孔为沉孔设计，安装时螺丝头部不会突出本体表面，避免与周边结构产生干涉。接线端设置在本体尾部，采用焊片式接线结构，方便导线焊接或者接插件连接，接线端与本体内部的触点之间通过绝缘结构隔离，避免接线时的异物进入本体内部影响机构动作。

　　关于外形尺寸与安装边界，这款微动开关的本体宽度、高度、长度都符合行业通用的中型微动开关尺寸规范，两个安装孔的中心距为标准尺寸，安装时只需要在安装板上按照孔位加工两个对应直径的通孔即可完成固定，不需要复杂的安装结构。摆杆在自然状态下处于水平抬起位置，触发时摆杆向下摆动的最大角度覆盖常规应用的行程需求，设计配套触发结构时，需要预留摆杆的摆动空间，避免摆杆运动过程中与周边结构产生卡滞；触发件作用在摆杆上的位置建议选择摆杆的中段至外段区域，不要过于靠近转轴位置，避免触发力过大导致内部机构损坏，同时要控制触发件的下压行程，不要超过摆杆的最大活动范围，防止摆杆变形或者内部机构过载损坏。在三维建模过程中，这款模型完整还原了开关的所有外部结构细节，包括摆杆的厚度、安装孔的沉孔结构、本体的分型线、接线端的焊片结构，模型的装配关系完全按照实物的装配逻辑搭建，摆杆部分设置了合理的转动自由度，能够模拟实际触发时的摆动动作，方便工程师在做设备整体结构设计时，直接导入模型进行干涉检查、安装位置验证、触发行程匹配，不需要再对开关模型进行二次测绘，能够大幅缩短设备设计阶段的选型与结构验证周期。在实际选型应用中，这类长柄微动开关尤其适合触发件运动方向与开关安装面平行、触发点距离开关本体有一定距离的场景，相比带滚轮的微动开关，长柄结构的触发接触面积更大，不会因为触发件的位置偏移出现漏触发的问题，同时结构更简单，故障率更低，在一些对成本敏感、触发频率不是极高的场景下具备很高的应用性价比。
