双孔扭转钣金连接固定件结构设计

　　这类双孔扭转钣金件在工业装配场景中，主要承担跨平面的载荷传递与部件连接功能，常见于需要在存在空间夹角的两个安装面之间实现刚性连接的工位，比如小型机电设备内部的构件限位、电气柜体内部的支架拉结、小型动力装置的辅助固定点位，区别于平直的连接片，其自带的扭转角度可以直接适配两个非共面安装点的空间位置，不需要额外增加调整垫片或者弯折其他构件来补偿安装面的角度差，能有效减少装配环节的配做工作量。

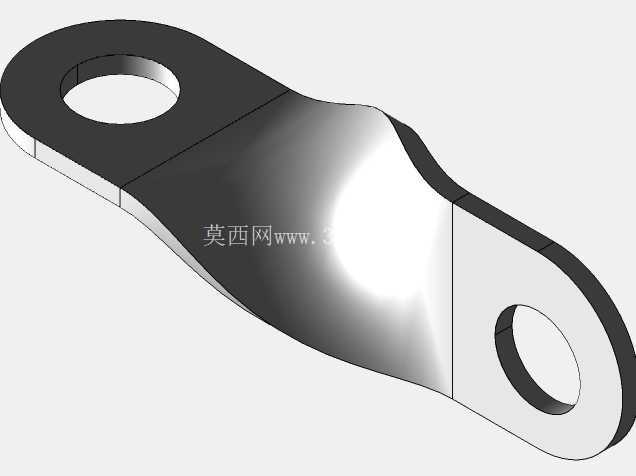

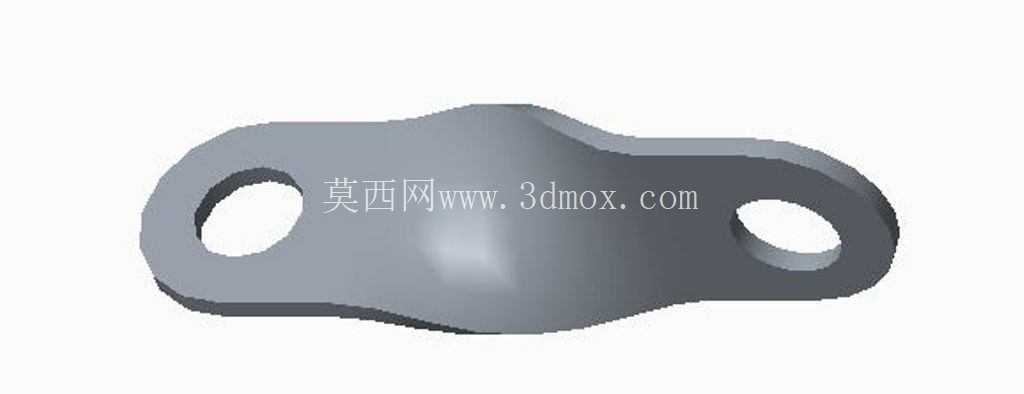

　　从结构设计逻辑来看，该零件采用等厚钣金板材冲压成型，两端的安装孔为同轴度适配常规紧固件的光孔设计，孔边预留了足够的承压面宽度，保证螺栓或者铆钉锁紧之后，板材孔位不会因为局部压应力过大出现压溃变形；中间的扭转段采用平滑过渡的曲面构型，没有尖锐的弯折棱角，一方面可以避免冲压成型过程中板材出现应力集中导致的开裂，另一方面在承受交变载荷的时候，平滑过渡的曲面能更好地分散应力，减少疲劳断裂的风险。

　　在实际安装边界的考量上，两端的孔位中心距是核心安装尺寸，设计时需要匹配两个被连接件的安装孔间距，扭转段的扭转角度完全对应两个安装面的空间夹角，不需要装配时强行掰动零件来对位，避免零件产生预加内应力；零件的整体厚度根据承载需求选定，常规小载荷场景下采用1.5-3mm厚度的冷轧钢板即可满足强度要求，若应用在有防腐需求的场景，也可以直接选用不锈钢板材或者在成型后做表面镀锌、喷塑处理。从成型工艺角度，该零件不需要复杂的多工序冲压，落料、冲孔之后采用扭转模具一次成型即可，生产效率高，批量生产成本可控，零件的边缘都做了去毛刺处理，避免装配过程中划伤操作人员或者损坏相邻的线缆、绝缘构件。

　　在功能特性上，这种扭转结构的连接件相比采用多个平直件拼接的连接结构，减少了紧固件的使用数量，整体连接刚性更好，不会出现拼接点位的松动间隙，同时零件本身重量轻，在对整机重量有控制要求的小型设备、便携机电产品中应用优势明显；设计过程中需要注意扭转段的最小曲率半径不能小于板材的最小弯曲半径，避免成型时板材外侧出现拉伸裂纹，内侧出现起皱缺陷，两端安装孔的位置度公差需要控制在合理范围，保证装配时紧固件可以顺利穿过，不需要强行扩孔影响连接强度。在实际选型应用时，需要根据被连接部件的载荷大小核算板材厚度与孔位承压能力，若承受的是振动工况下的交变载荷，还可以在孔位处增加压铆衬套来提升孔位的耐磨性能与抗疲劳强度，避免长期振动下孔位出现椭圆化磨损导致连接松动。
