非接触式磁力传动实验机构结构设计

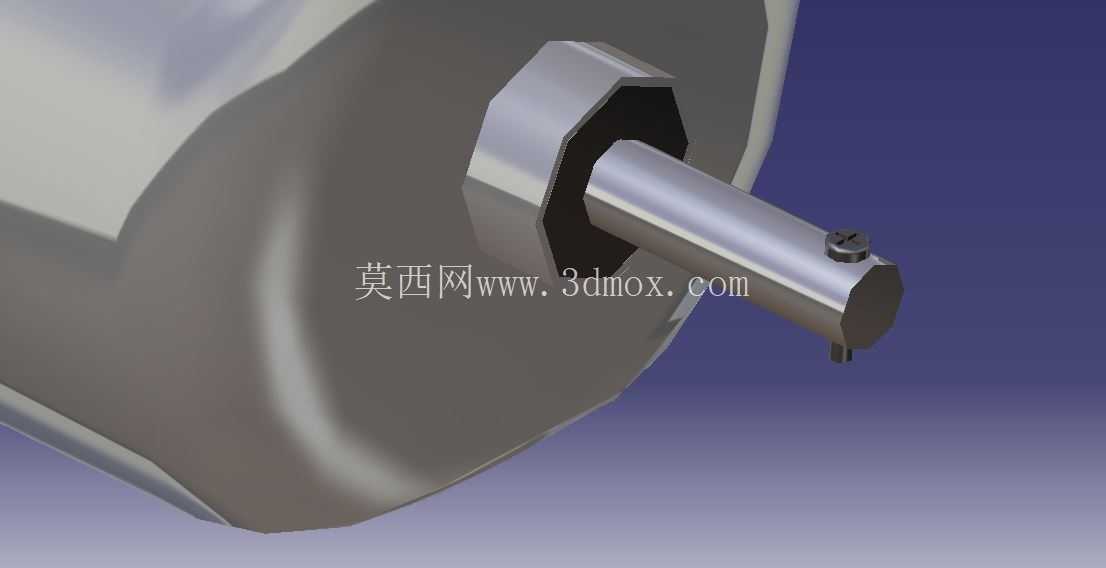

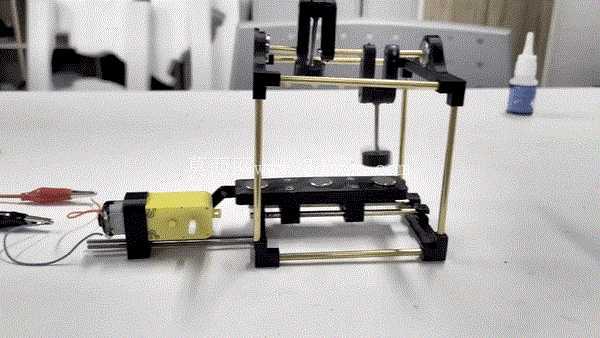

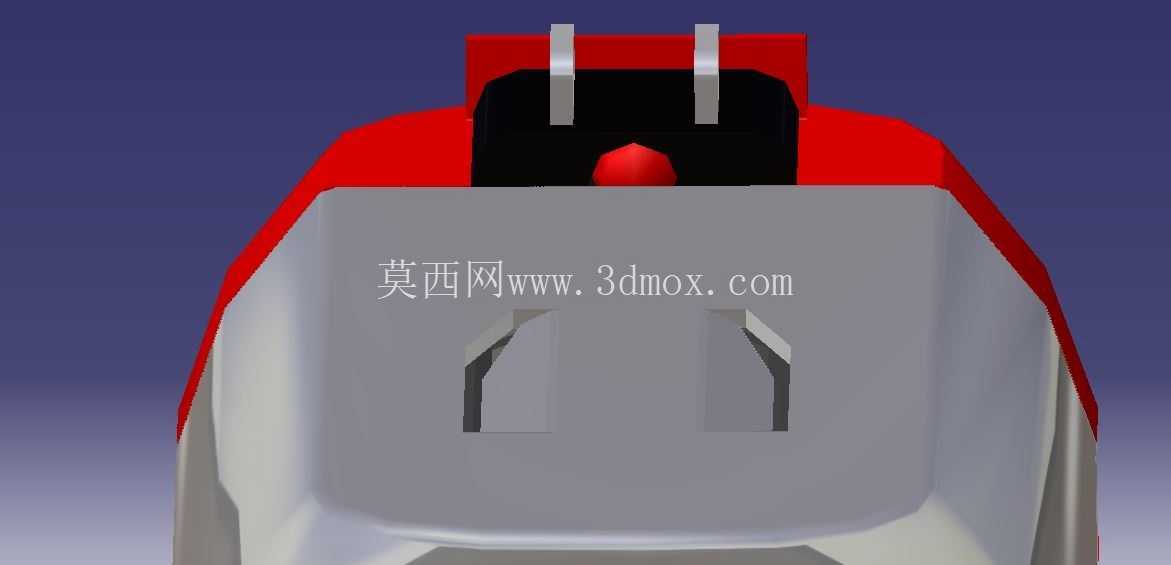

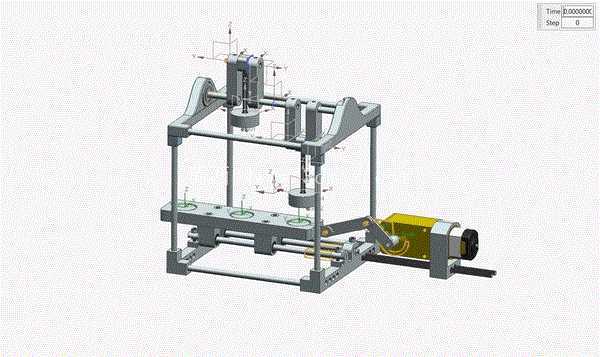

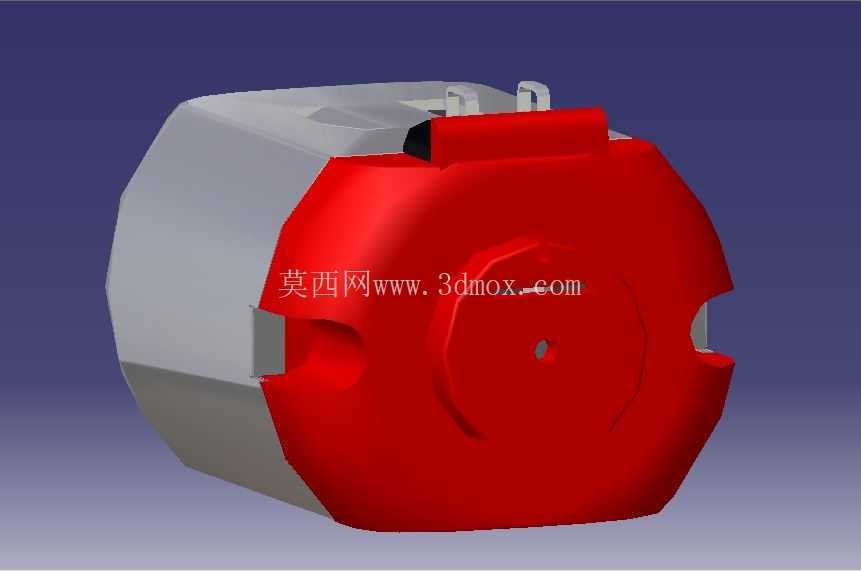

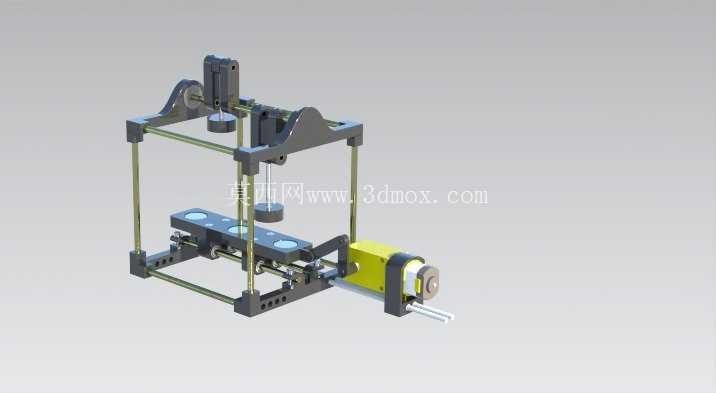

　　这套磁力传动机构采用非接触式磁耦合原理设计，核心解决传统机械传动存在的接触磨损、密封泄漏、振动传递等工程痛点，可广泛应用于洁净环境输送、真空腔体动力传递、腐蚀性介质工况传动、精密实验平台动力输入等对传动隔离有要求的场景。从结构布局来看，整套机构采用立式框架承载结构，四根光轴作为立柱支撑上下两层安装板，下层安装板集成直线滑移模组，上层安装板固定磁体安装座，动力输入端布置在机构侧方，通过曲柄滑块结构将电机的旋转运动转化为下层滑移平台的直线往复运动，上下层对应位置布置永磁体组件，依靠磁体间的吸力与斥力实现无接触动力传递，全程不存在机械硬连接，可实现动力端与负载端的完全物理隔离。

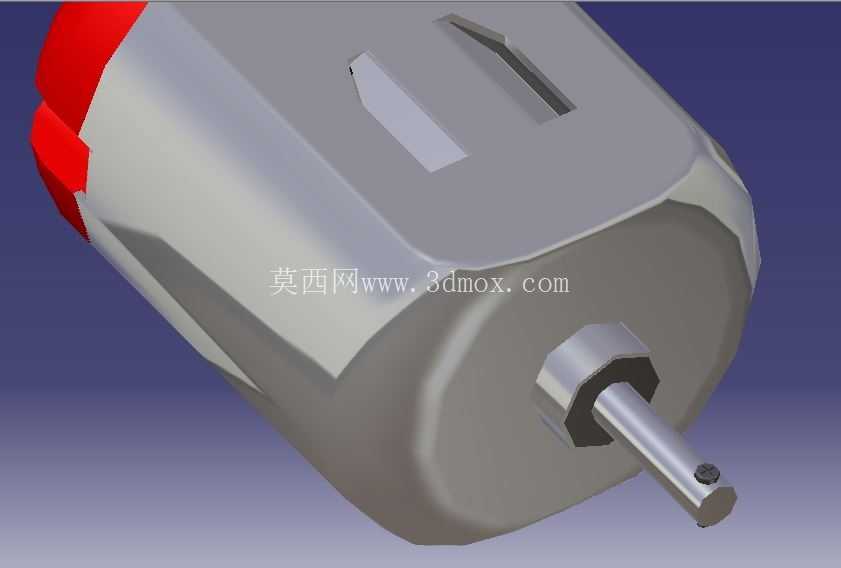

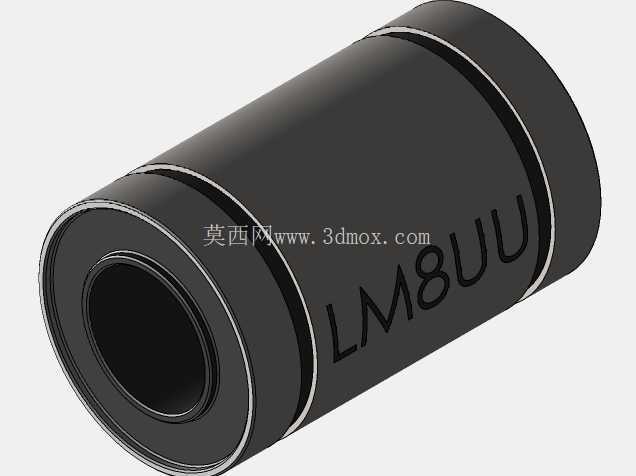

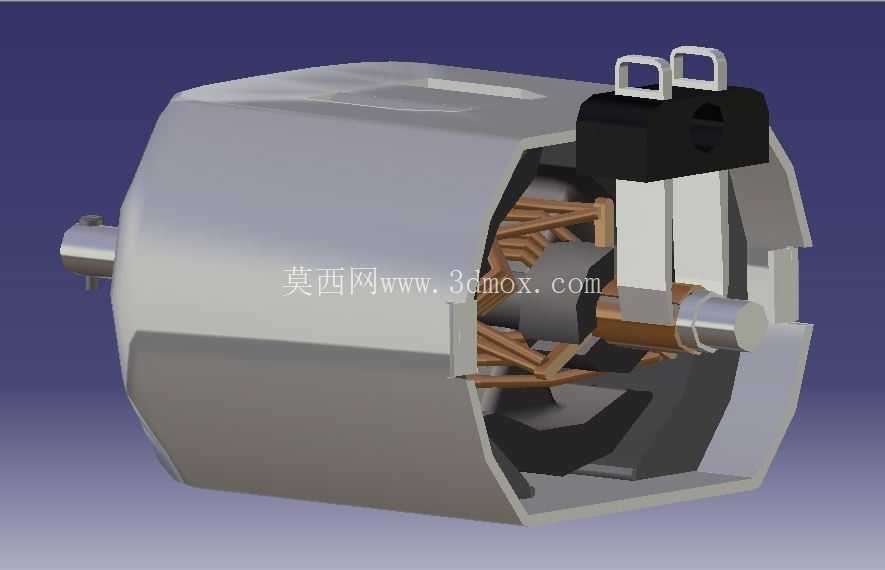

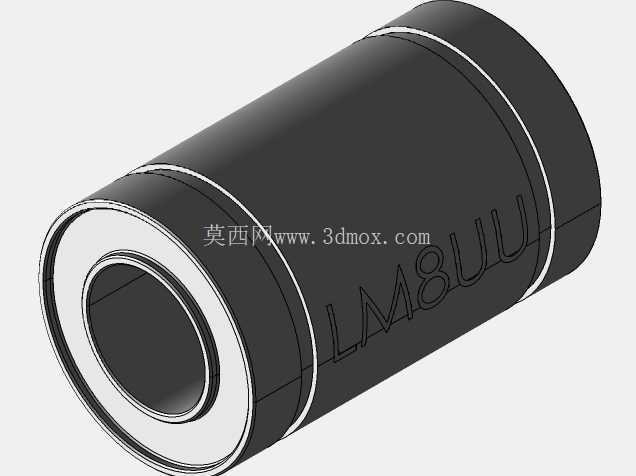

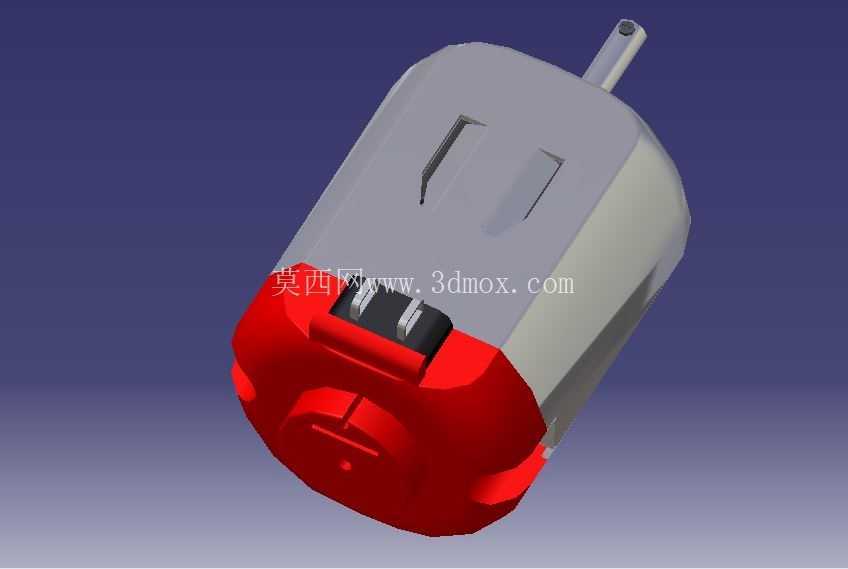

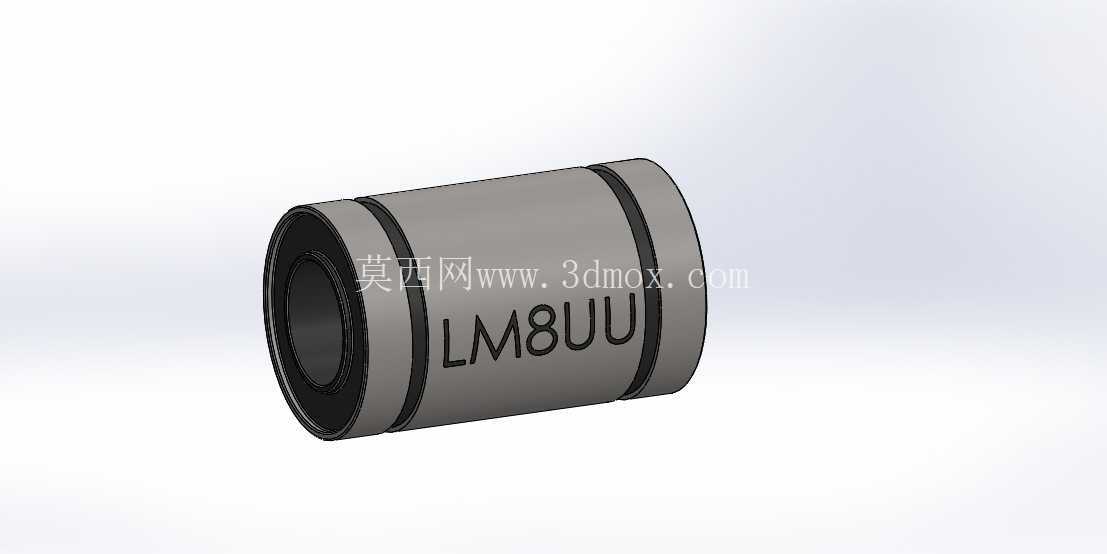

　　设计过程中优先考虑磁隙的可调性，上层磁体安装座预留了高度调节行程，可通过调整上下磁体的垂直间距改变耦合磁力大小，适配不同负载工况的传动需求，避免磁隙过小导致的磁体吸附碰撞，或是磁隙过大导致的传动打滑、动力传递效率下降问题。框架结构采用标准铝型材与光轴配合的搭建方式，光轴同时承担导向与支撑作用，下层滑移平台通过直线轴承与光轴配合，保证往复运动过程中的直线度，减少运动卡滞风险。动力端的电机安装座设计有腰型调节孔，可调整电机输出轴与曲柄组件的同轴度，补偿加工与装配过程中产生的位置误差，降低装配难度。

　　从安装边界来看，整套机构的底座安装孔位按照通用实验平台的标准孔距设计，可直接固定在光学平台或通用实验台架上，不需要额外加工过渡连接板；整体外形尺寸控制在小型实验装置范畴，横向宽度不超过三百毫米，纵向深度不超过两百毫米，垂直高度可根据磁隙调整需求在两百至两百八十毫米区间内变动，可适配多数桌面级实验场景的安装空间要求。磁体安装座采用非导磁材料制作，避免磁通量被安装构件分流导致的传动效率下降，所有与磁体接触的安装面都做了平面度处理，保证磁体安装后磁极面平行，确保磁力线均匀分布，减少传动过程中的力值波动。

　　实际应用中，这套机构可作为非接触传动的原理验证装置，也可经过适配改造后集成到真空镀膜设备、化工反应釜搅拌装置、洁净室物料输送线等设备中，替代传统的磁流体密封、机械密封传动结构，减少密封件磨损带来的维护成本，同时隔绝动力端的振动向负载端传递，提升精密工况下的传动稳定性。结构设计上没有采用复杂的定制加工件，多数构件为标准机械零部件，装配流程简单，后期维护时仅需更换磨损的直线轴承即可恢复运动精度，磁体组件采用嵌入式安装方式，不需要额外的粘接固定，可根据传动扭矩需求快速更换不同磁能积的永磁体，调整机构的最大传递扭矩。传动过程中，下层平台的往复运动行程由曲柄的偏心距决定，设计时预留了不同偏心距的曲柄安装位，可通过更换曲柄调整往复行程，适配不同的动作幅度需求，整套机构的运动副都做了间隙补偿设计，长期运行后可通过调整紧固件消除运动间隙，保证传动精度的持续性。
