带安装法兰的工业设备支撑固定支架

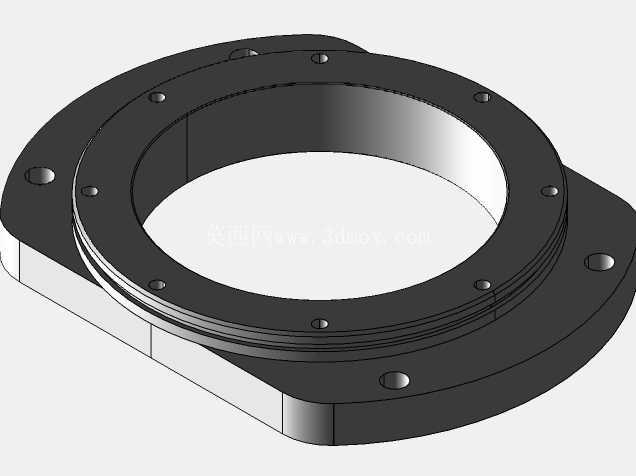

　　这款带安装法兰的支撑固定支架，在工业传动、制动类设备的装配场景中应用十分广泛，常见于需要实现回转部件轴向定位、同时兼顾周边组件安装支撑的工位，比如数控设备的主轴端部、工业制动器的安装基座、重载传动机构的轴承限位端等位置，都能看到这类结构的实际应用。从实际使用逻辑来看，这个部件的核心作用有两个层面，一是通过环形法兰结构实现与回转类部件的同轴配合，保证配合面的形位公差满足回转运动的精度要求，避免运转过程中出现偏心、窜动的问题；二是通过外侧延伸的带安装孔的平板基座，实现整个组件与设备主体机架的刚性连接，把运转过程中产生的径向、轴向载荷均匀传递到机架上，避免局部应力集中导致的部件变形或者连接失效。

　　从设计思路上拆解这个结构，首先是中间的环形主体部分，内壁设计了多层阶梯结构，不同直径的阶梯段分别对应不同的配合需求，最内侧的高精度圆柱面用来和回转部件的外圈实现过渡配合，保证同轴度，外侧的阶梯槽则用来安装密封件、挡圈这类辅助零件，实现轴向的限位和密封，防止设备运转过程中润滑脂泄漏或者外界粉尘、切削液进入配合面造成磨损。法兰端面上均匀分布的多个螺纹孔，是用来实现与配对法兰的螺栓连接，孔位的分布严格遵循圆周均布的原则，保证螺栓锁紧的时候各个点的受力均匀，不会因为偏载导致法兰面翘曲，影响配合精度。外侧延伸的安装基座部分，采用了带圆角的方形平板结构，四个角位置设置了沉头安装孔，沉孔的设计可以让螺栓安装后头部不突出基座平面，避免和周边其他部件产生运动干涉，基座和环形法兰的连接位置做了大圆角过渡处理，这个细节是为了降低应力集中系数，因为设备启停、制动的时候，这个位置会承受较大的交变弯矩，直角过渡很容易在长期载荷作用下产生疲劳裂纹，大圆角的结构可以有效分散应力，提升部件的疲劳寿命。

　　关于安装边界的尺寸设计逻辑，首先环形主体的内径尺寸是根据配合的回转部件外径来确定的，配合公差一般选用H7/k6的过渡配合，既保证装配的时候不会过于松旷产生间隙，也不会因为过盈量太大导致装配困难。法兰端面的平面度要求控制在0.02mm以内，保证和配对法兰贴合的时候没有间隙，避免螺栓锁紧后法兰产生变形。外侧安装基座的孔位间距，是根据设备机架上的预装螺孔位置来匹配设计的，安装孔的直径比所用螺栓的公称直径大1mm左右，预留一定的装配调整余量，方便安装的时候微调同轴度。整个部件的厚度设计，是根据所承受的最大载荷来计算的，通过有限元校核，保证在最大制动扭矩、最大轴向载荷的工况下，部件的最大变形量不超过0.05mm，满足设备的精度要求。

　　在实际加工工艺层面，这个部件一般采用铸铁或者铸钢毛坯先进行成型，之后通过数控车床完成环形内外圆、端面的精加工，保证同轴度和平面度要求，再通过加工中心完成法兰端面的螺纹孔、基座上的安装沉孔的钻削加工，最后对配合面进行磨削处理，降低表面粗糙度，提升配合的稳定性。装配的时候需要先清理干净各个配合面的毛刺和杂质，在配合面涂抹少量润滑脂，然后采用对角分次锁紧的方式拧紧法兰连接螺栓，保证各个螺栓的预紧力一致，避免法兰面受力不均。日常设备维护的时候，只需要定期检查连接螺栓的预紧力，查看法兰配合面有没有出现漏油、磨损的情况即可，这类结构的可靠性很高，只要安装到位、载荷在设计范围内，基本不会出现故障。很多数控设备、工业制动系统在做结构优化的时候，都会在这类支架的基础上调整尺寸参数，适配不同的安装空间和载荷需求，属于通用性很强的基础支撑结构件。
