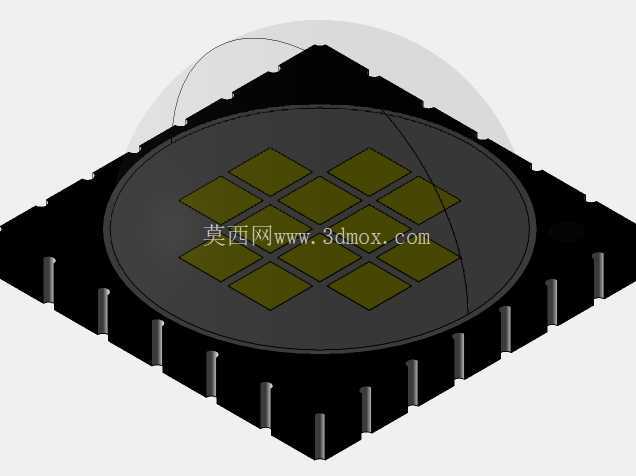

欧司朗高功率SMD LED封装结构三维模型

　　在工业照明、户外大功率投光、车用前装照明、舞台专业灯光这类对光通量有严苛要求的应用场景里，单颗光源的出光效率、散热结构、安装适配性直接决定了整灯的设计寿命与光衰表现，这款高功率SMD LED的三维结构，正是围绕这类高负载照明需求做的封装级设计还原。从实际选型适配的角度看，这类器件的核心设计逻辑首先围绕散热路径搭建，封装基底采用带外露散热焊盘的QFN类结构，四周分布的引脚既承担电气连接功能，也辅助分散焊接应力，中心大面积的黑色热沉区域直接与LED芯片衬底贴合，能把PN结工作时产生的热量快速传导到PCB的散热铜箔上，避免结温过高导致的光衰加速、荧光粉老化问题。

　　从外形与安装边界来看，这款器件采用方形切角的贴片封装轮廓，整体厚度控制在适合回流焊工艺的区间，引脚间距符合常规表面贴装的生产公差要求，设计时不需要额外定制特殊钢网，用常规SMT产线就能完成贴装，生产适配性较强。封装顶部的光学区域做了圆形的出光面设计，内部排布的多颗芯片通过串并联组合实现2400流明的高光通量输出，荧光层覆盖均匀，能保证出光色温的一致性，避免单颗大电流芯片带来的局部色温偏移问题。

　　做结构设计时需要注意，这款器件的安装位置需要预留足够的焊盘散热面积，不能仅靠四周引脚承载散热负荷，中心散热焊盘需要做开窗处理，焊接时保证锡膏厚度均匀，避免虚焊导致的热阻飙升。在光学匹配层面，圆形出光面可以适配常规的TIR透镜或者反光杯设计，不需要做特殊的光学结构定制，能缩短整灯的开发周期。不同于小功率指示类LED，这类高功率器件的封装结构在机械强度上也做了强化，封装胶体的耐温等级适配回流焊的高温曲线，过炉后不会出现胶体开裂、引脚变形的问题，适合大规模自动化生产的场景。

　　在实际设备应用中，这类光源常被用在工厂高天棚照明、港口码头投光照明、重型车辆工作灯、影视聚光灯这类需要高照度输出的场景，相比传统的COB光源，这种多芯片SMD封装的抗机械震动性能更好，在有振动冲击的移动设备上使用时，不会出现芯片脱落、金线断裂的失效问题。建模过程中还原了封装的每一处细节，包括引脚的倒角、热沉区域的纹理、出光面的弧度，结构工程师在做整灯设计时，可以直接导入模型做装配干涉检查，提前预留好透镜、散热基板、防水胶圈的安装空间，避免开模后出现尺寸不匹配的问题。另外需要注意的是，这类器件的焊接温度曲线需要严格遵循表面贴装工艺要求，波峰焊不适合这类封装的焊接，设计PCB时要考虑过炉方向，避免引脚出现连锡问题。从电气连接角度看，四周引脚的排布对称，正反贴装都有对应的丝印标识，生产时不会出现贴装反向的问题，降低产线的不良率。
