太阳能光伏串联保险丝套件结构设计

　　在分布式离网光伏电站、户用储能光伏系统、小型工商业光伏并网配套的直流侧回路中，过流保护器件是规避线缆过热、直流拉弧起火风险的核心部件，这套串联保险丝套件正是针对光伏直流侧大电流工况开发的内嵌式保护结构。不同于交流侧熔断器的结构设计，光伏直流回路的灭弧要求更高，一旦回路出现组件串反接、线缆绝缘破损短路、局部遮挡引发的热斑倒灌电流，故障电流上升速度快，若保护器件响应不及时，极容易引燃线缆绝缘层甚至周边的光伏组件封装材料，这套套件的结构设计从安装适配、载流能力、灭弧空间预留三个维度做了针对性优化。

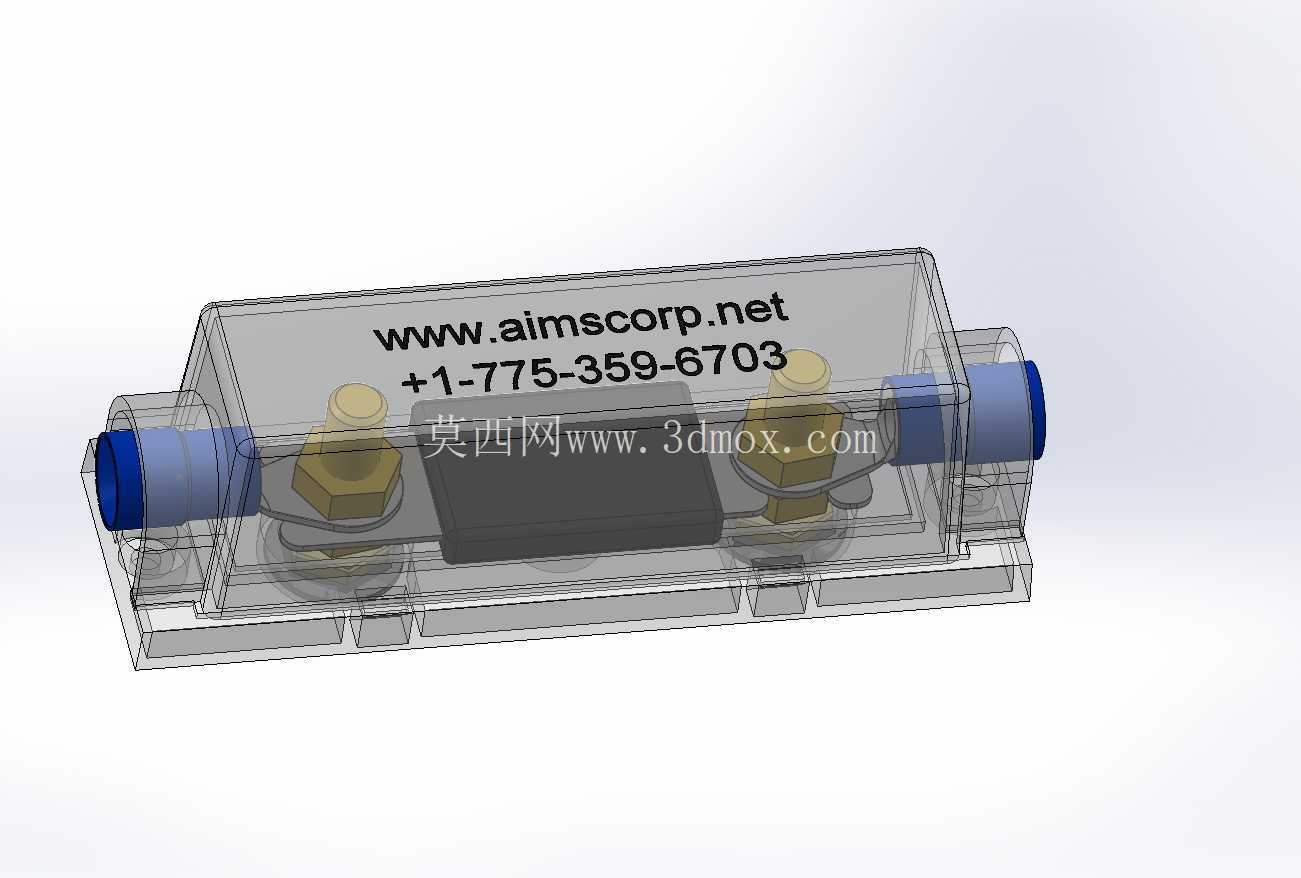

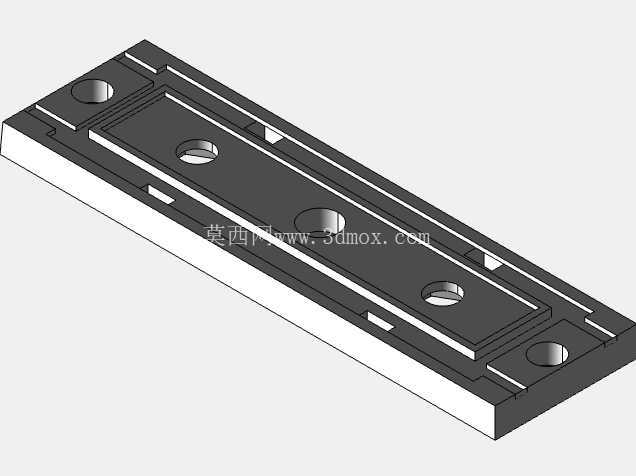

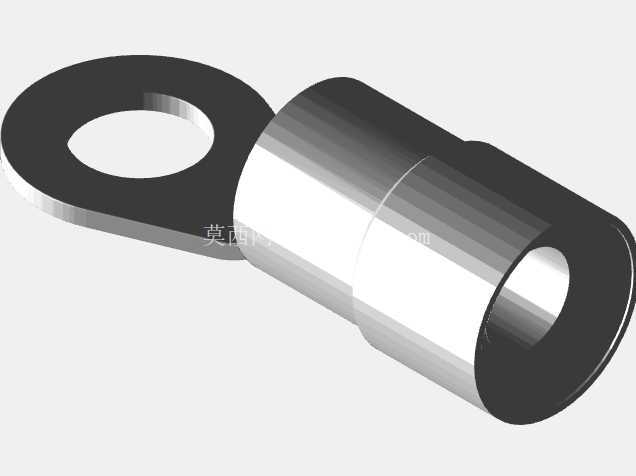

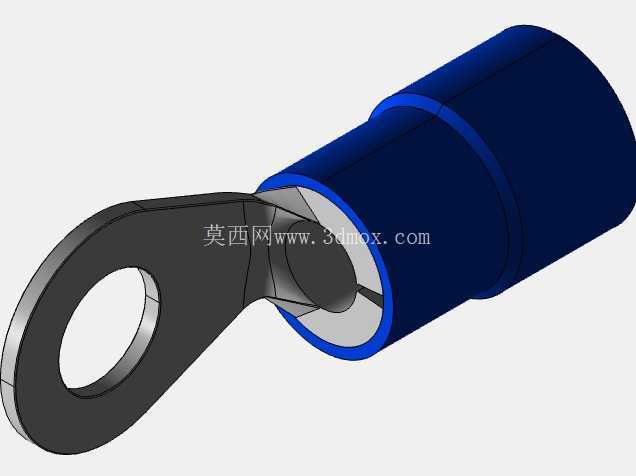

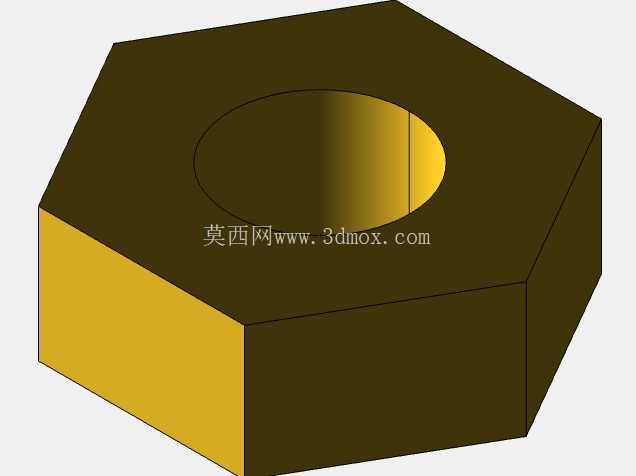

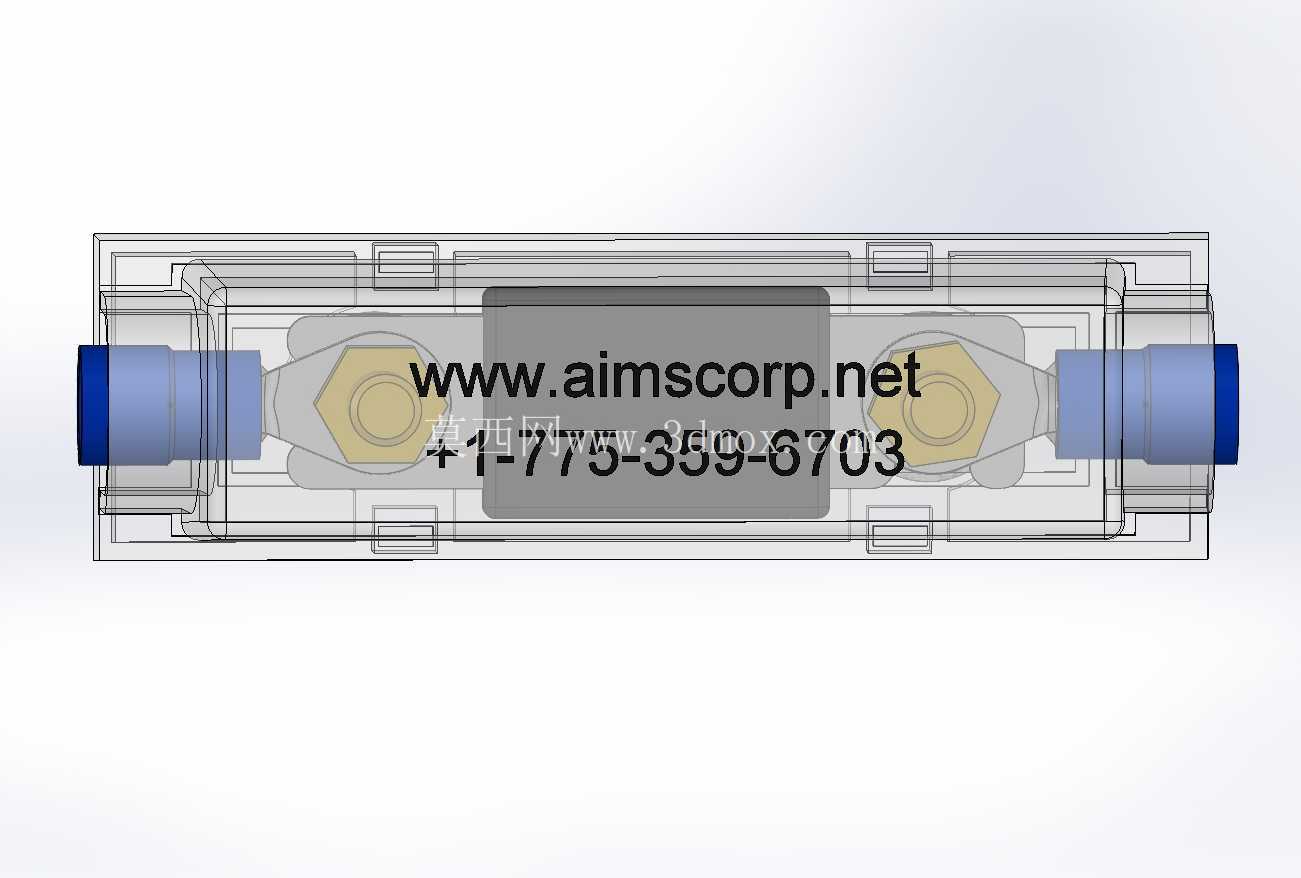

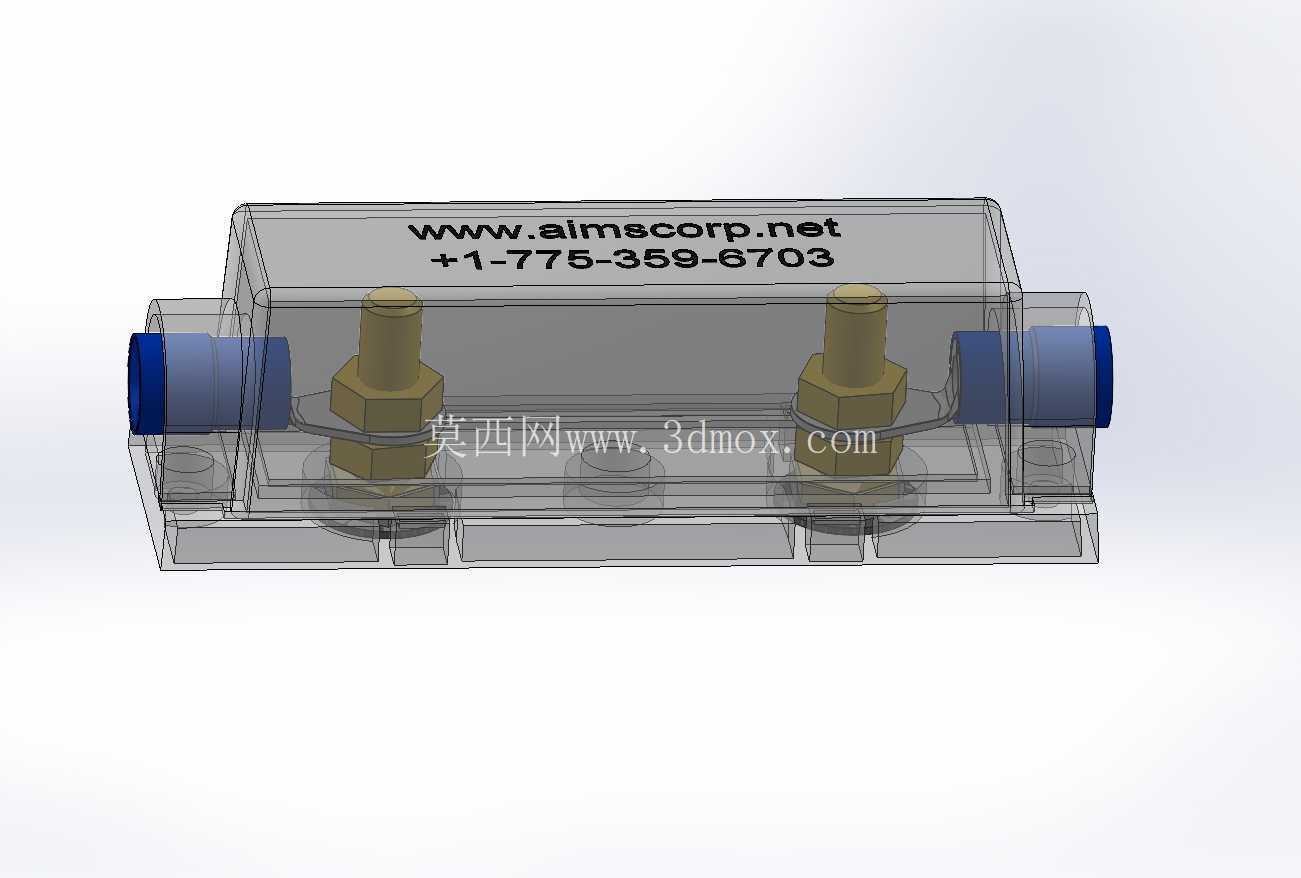

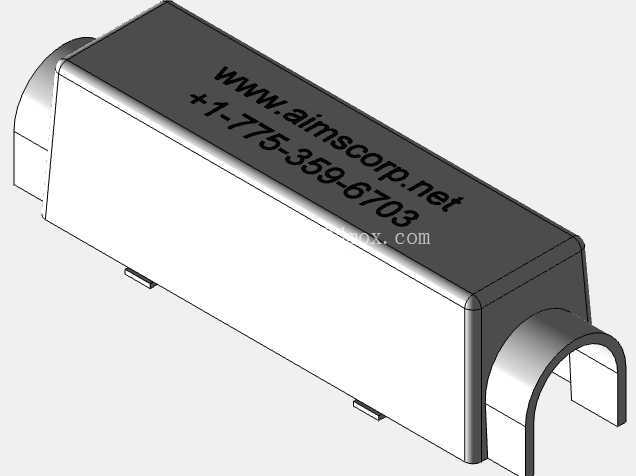

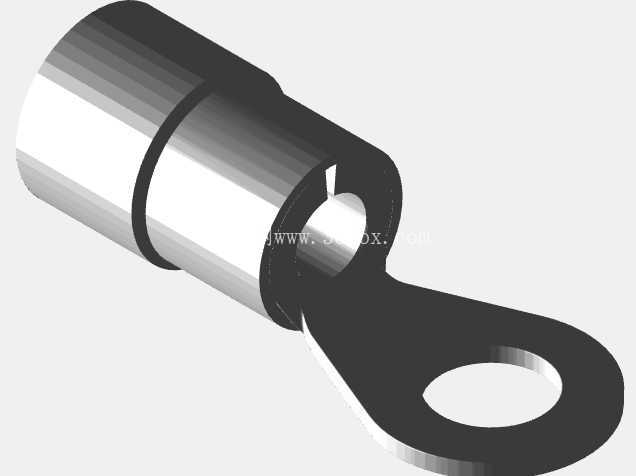

　　从实际安装场景来看，这套套件适配50安培至250安培规格的保险丝芯体，配套的螺柱采用9/32英寸标准规格，可直接匹配AIMS Power系列内嵌保险丝及配套丝套，整套结构包含安装支架与上盖两个主体部分，支架底部预留了标准安装孔位，可直接固定在逆变器直流侧进线仓的安装导轨或者绝缘安装板上，两侧的进出线端采用防水密封接头结构，适配光伏专用直流线缆的压接端子接入，安装时无需额外加工转接件，可直接串接在光伏组串的正极出线回路中，单套套件的安装边界可覆盖10AWG至4AWG线径的光伏线缆接入，安装后上盖与支架采用卡扣加螺丝的双重固定方式，既可以避免运维过程中误触带电部件，也能在保险丝熔断时阻挡内部电弧外溢，同时上盖预留了可视化观察窗，无需拆开上盖即可直接判断内部保险丝的通断状态，大幅降低户外运维的排查难度。

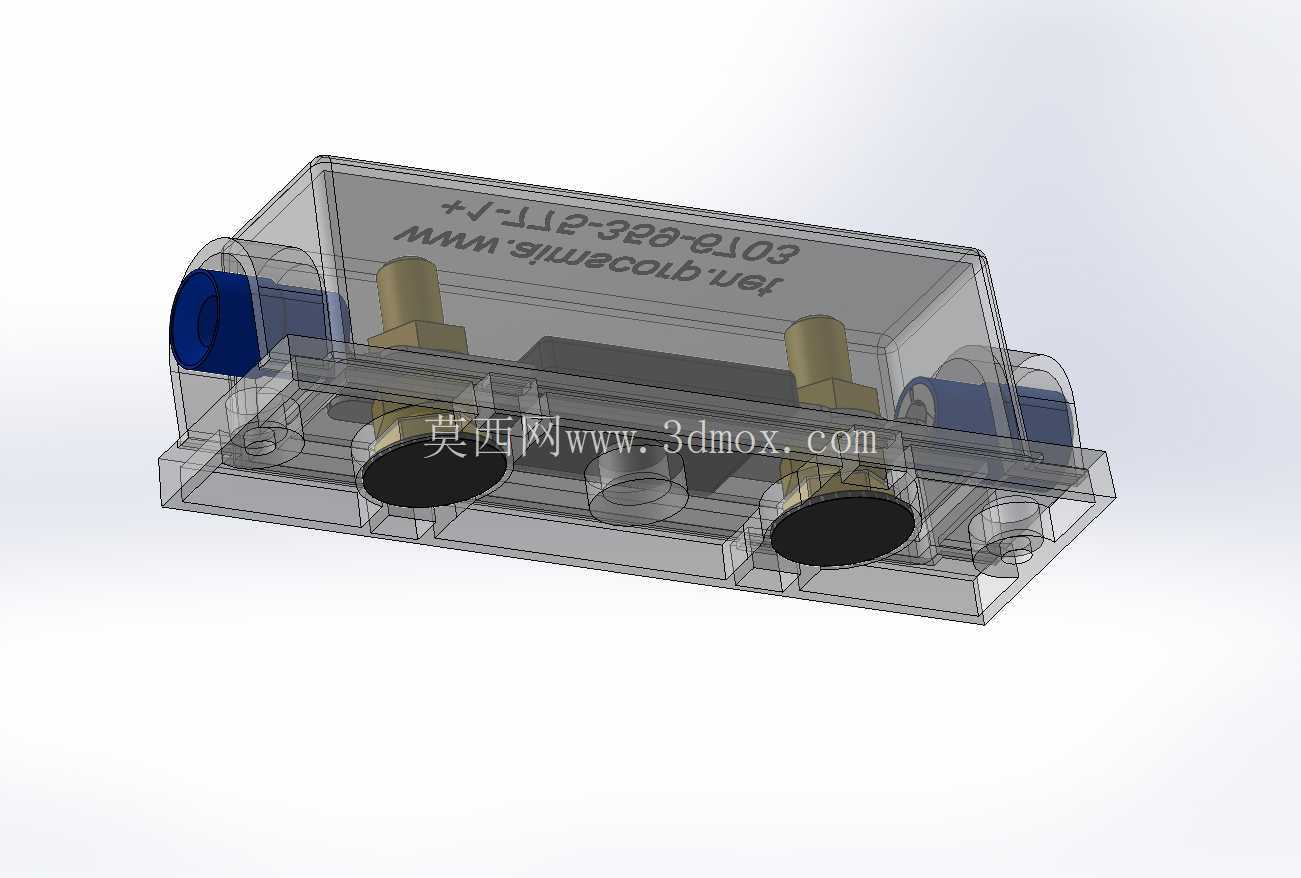

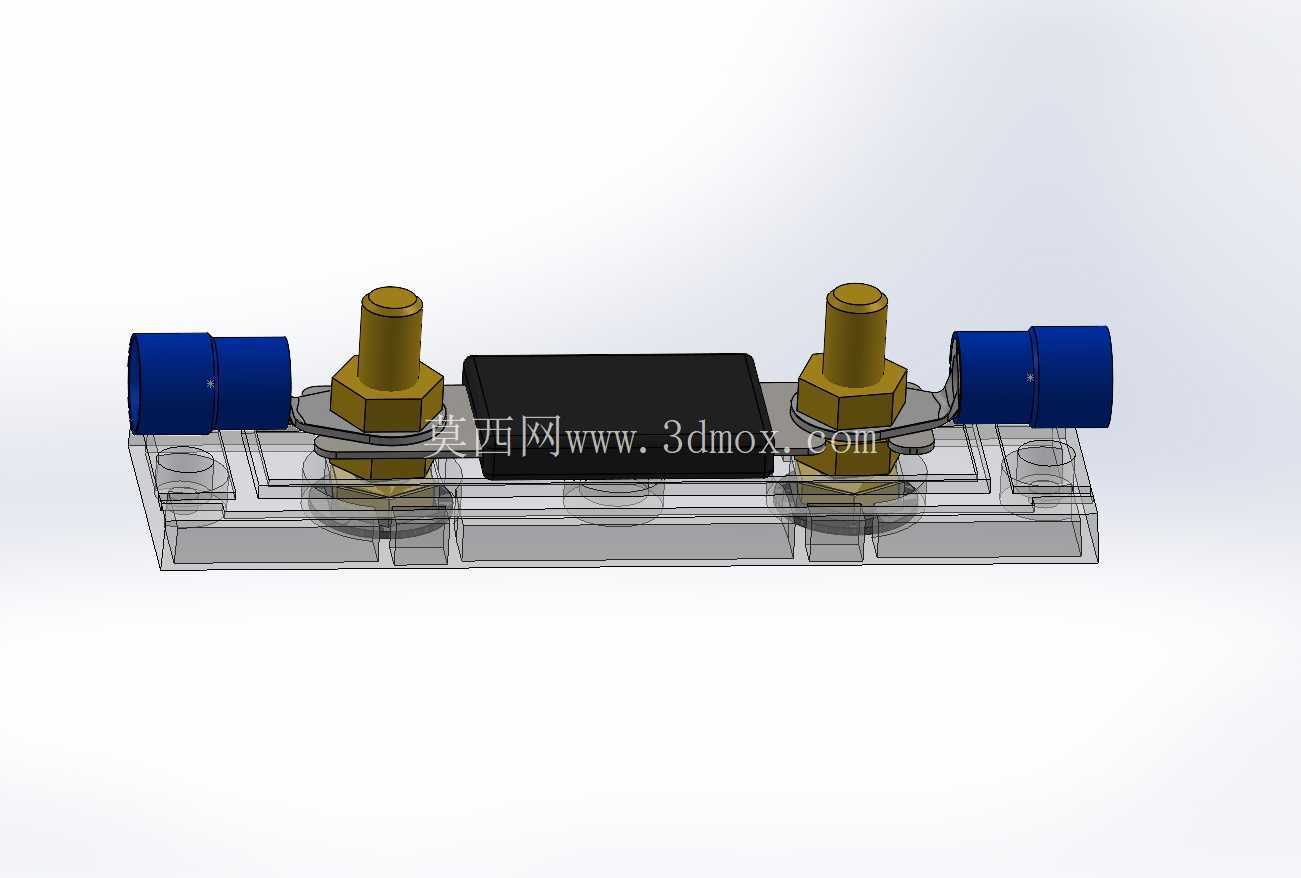

　　结构设计层面，支架内部的保险丝安装腔预留了足够的灭弧间隙，腔体内壁设置了多道隔弧筋，可在保险丝熔断产生直流电弧时快速拉长电弧、冷却灭弧，避免电弧持续灼烧腔体内壁引发的壳体碳化击穿；两侧的接线螺柱采用黄铜镀锡材质，降低接触电阻，大电流持续载流时的温升控制在安全阈值内，避免长期运行出现接线端氧化松动的问题；螺柱与支架的配合处设置了绝缘密封胶圈，既可以实现壳体的IP65级防护，适配户外光伏电站的雨淋、扬尘环境，也能阻断螺柱与金属安装支架之间的导电通路，避免出现接地故障。

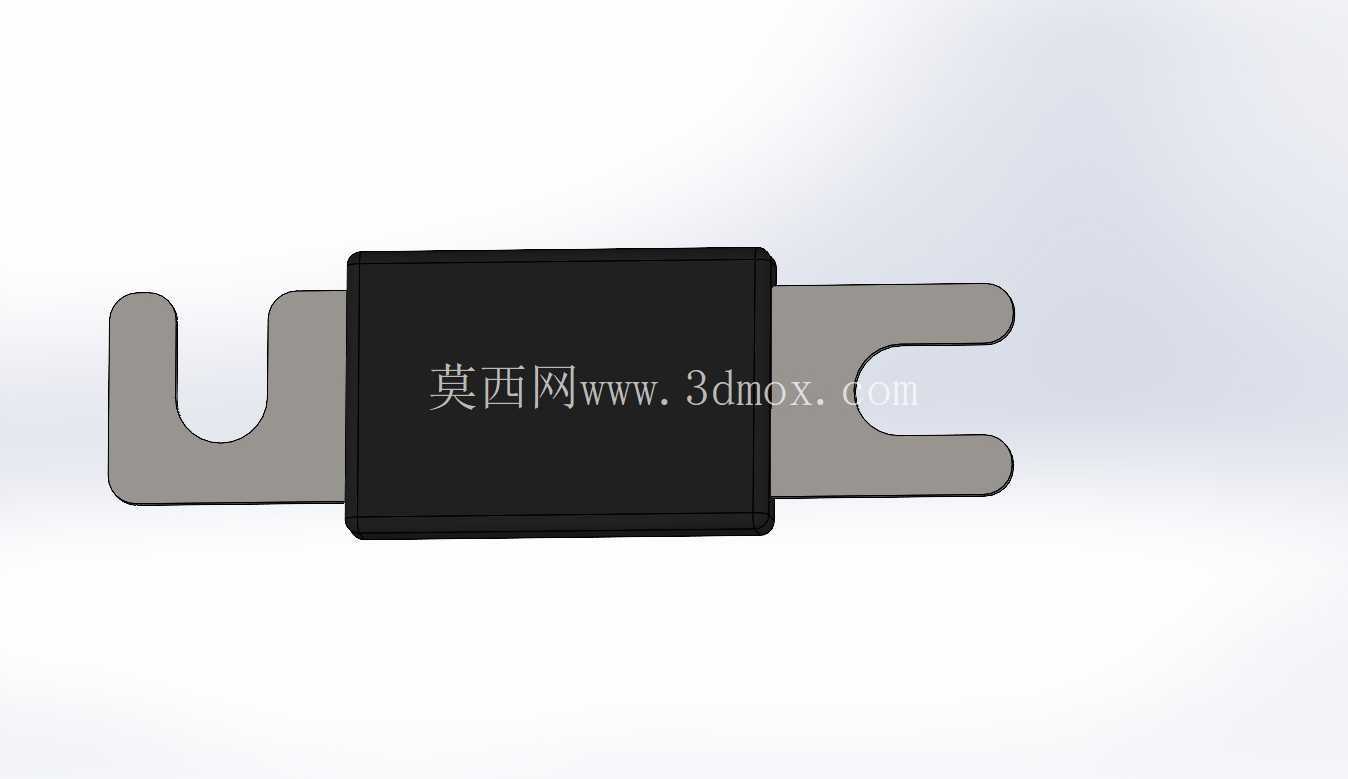

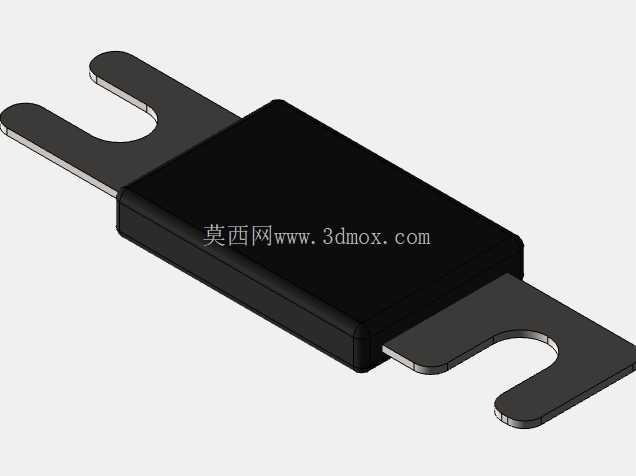

　　从选型适配角度，这套套件的结构兼容多种长度规格的光伏专用直流保险丝，覆盖50安培到500安培的电流保护范围，可根据不同功率等级的光伏组串、逆变器直流侧额定电流匹配对应规格的保险丝芯体，无需更换整套安装套件，降低备件储备成本。在户用离网光伏系统中，这类套件通常安装在光伏控制器与电池组之间的回路上，以及光伏组串到控制器的进线端，可在电池反接、负载短路时快速切断回路；在并网光伏系统中，这类套件可安装在组串式逆变器的直流进线端，当某一串组件出现短路故障时，快速切断故障串，避免故障扩大影响其他组串的正常运行，也防止逆变器直流侧的电容倒灌电流烧毁光伏组件。

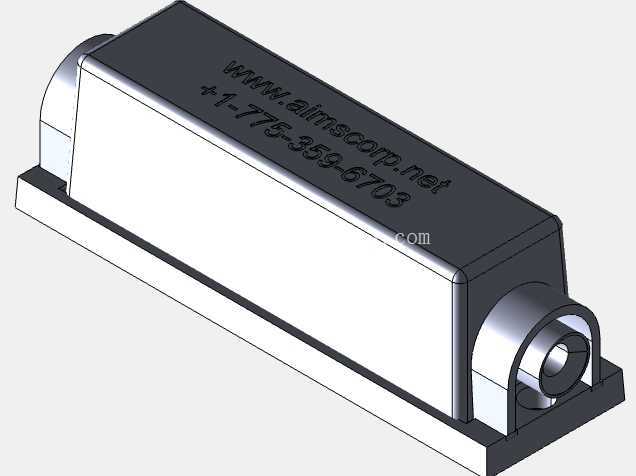

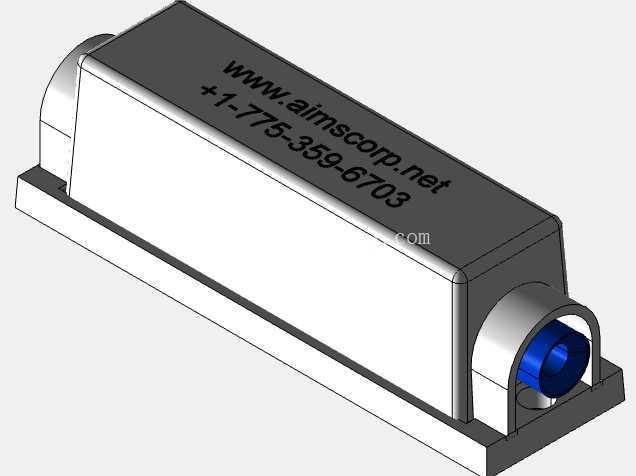

　　不同于传统外露式保险丝座的结构，这套套件的全封闭结构可避免户外环境下的灰尘、凝露堆积在保险丝接线端，降低长期运行后的绝缘下降风险，上盖与支架的配合面设置了密封胶条，可在高海拔、高湿度、沿海盐雾等恶劣环境下稳定运行，结构材质采用阻燃级工程塑料，阻燃等级达到UL94-V0级，即使内部出现电弧灼烧，壳体也不会出现明火滴落的情况，满足光伏系统的安全认证要求。在三维建模过程中，这套结构的配合公差经过反复校验，卡扣结构的插拔力、螺柱的同轴度、密封胶圈的压缩量都做了参数化调整，确保实际生产装配时各部件可顺利组装，同时满足防护等级要求，安装孔位的间距也匹配行业通用的安装尺寸，可直接替换同类型的进口保险丝套件，降低光伏系统的配套成本。
