壁挂式气相色谱分析检测装置结构设计

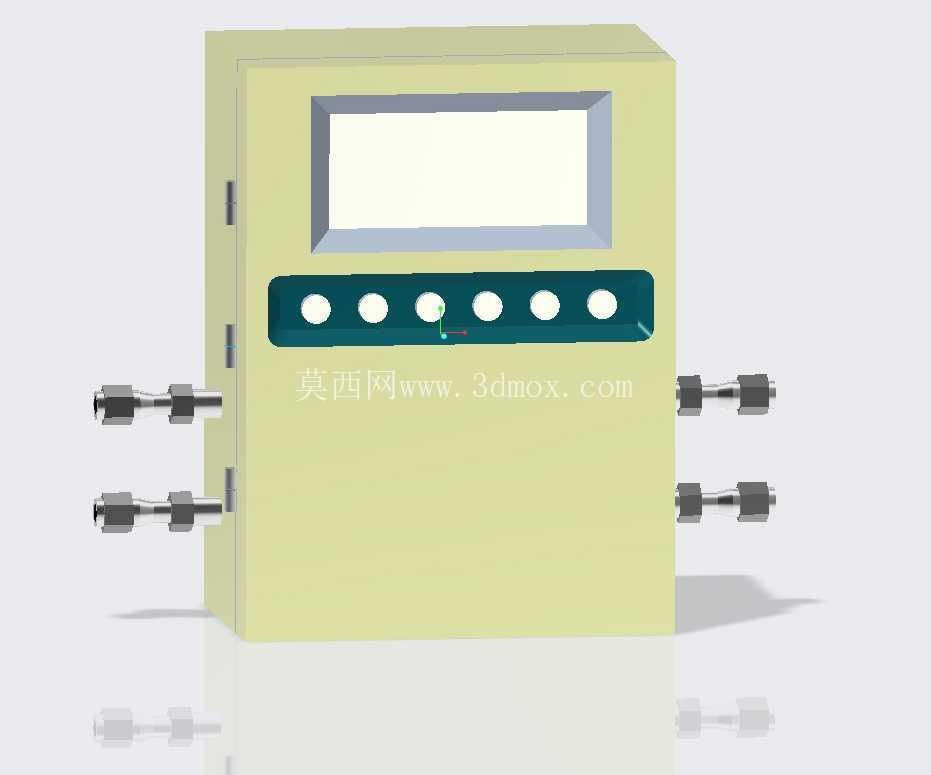

　　这款壁挂式气相色谱分析装置的结构设计，首先围绕现场在线检测的安装场景做了适配，区别于实验室台式色谱仪的大体积落地结构，整体采用薄型方箱壳体设计，壳体深度控制在180mm以内，可直接贴合墙面或工业机柜侧壁安装，无需额外预留大面积操作台面，适配石化厂区管线旁、环境监测站采样点、电力充油设备在线监测点位等空间局促的安装场景，安装时仅需在墙面预留4个M8膨胀螺栓固定位，固定孔位分布在壳体背部四角，横向孔距320mm、纵向孔距400mm，安装后设备正面与墙面间隙控制在15mm，既避免墙面凝露直接渗入壳体，也不会因间隙过大积累积尘。

　　设备正面布局遵循现场操作人员的快速操作逻辑，上部设置嵌入式显示窗口，窗口采用下沉式阶梯结构设计，比壳体正面内凹8mm，外层搭配透明防刮PC面板，既可以避免现场巡检时磕碰损坏显示屏幕，也能减少环境光线直射产生的屏幕反光，操作人员站在设备正前方1.2米处即可清晰读取屏幕上的检测数据。显示窗口下方设置横向排布的6个操作按键，按键区域整体做了内凹2mm的防水台设计，按键采用硅胶密封结构，防护等级达到IP65，可适应厂区多尘、偶尔有喷淋清洗的使用环境，按键间距设置为20mm，即使操作人员佩戴劳保手套也能准确按压操作，不会出现误触。

　　壳体左右两侧各设置两组气路快插接口，接口采用穿板固定结构，接口中心距壳体侧边45mm，上下两组接口的中心距为120mm，接口规格适配行业通用的6mm气路软管，安装时可直接将采样管线、载气管线对应插接，无需额外加工转接头，接口处内置密封垫圈，插接后可承受0.6MPa的气路压力无泄漏。左右两侧的接口布局区分了进气与出气通路，左侧两组接口分别为载气入口、样气入口，右侧两组接口为样气出口、尾气排放口，现场布管时可顺着管线走向排布，避免气路弯折造成气阻异常。

　　壳体的开合结构采用侧边铰链搭配正面快拆锁扣的设计，铰链设置在壳体左侧边，日常维护时打开正面锁扣即可将前面板向左侧翻开，翻开角度可达120度，内部的色谱柱模块、气路控制阀体、检测电路板全部采用分层导轨式安装，维护时可直接将对应模块沿导轨抽出，无需完全拆解壳体，大幅缩短现场维护的停机时间。壳体内部预留了30mm的走线空间，强电供电线路与弱信号线路分别设置在壳体内部两侧的走线槽内，避免强电干扰影响色谱检测的信号精度。

　　设计过程中针对现场使用的抗振需求做了结构强化，壳体采用1.5mm厚的冷轧钢板折弯成型，折弯处做了圆角过渡避免应力集中，壳体背部设置了两条竖向加强筋，提升整体壳体的刚性，在设备旁有管线振动、厂区行车经过产生的低频振动环境下，壳体不会产生共振异响，内部的色谱柱固定支架也采用了阻尼减震垫连接，避免振动导致色谱柱填料移位影响检测精度。设备正面下部预留了标识粘贴区域，可直接粘贴设备位号、检测介质、校准日期等现场管理标识，无需额外加装标识牌。

　　气路接口的伸出长度控制为25mm，插接软管后可预留足够的空间安装管卡固定管线，避免管线自重拉扯接口导致密封失效。设备底部设置了一个M16的电缆格兰头，供电电缆与信号电缆可通过格兰头进入壳体内部，格兰头处采用橡胶密封圈锁紧，可防止雨水、灰尘从线缆进线处进入壳体。整体壳体的边角全部做了R5的圆角处理，避免安装维护时尖锐边角划伤操作人员，表面采用静电喷塑处理，涂层厚度控制在80μm，可适应工业环境下的防腐蚀需求，长期使用不会出现涂层脱落、壳体锈蚀的问题。
