车载双端连接器布线线束三维结构设计

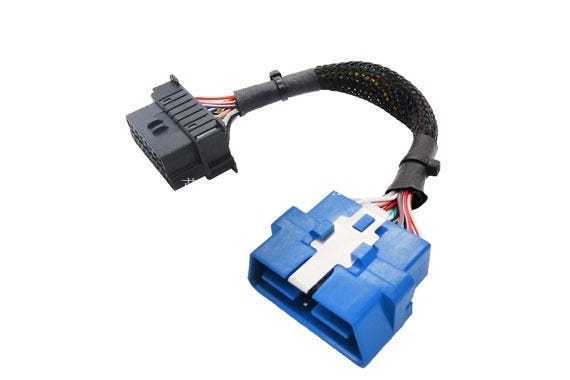

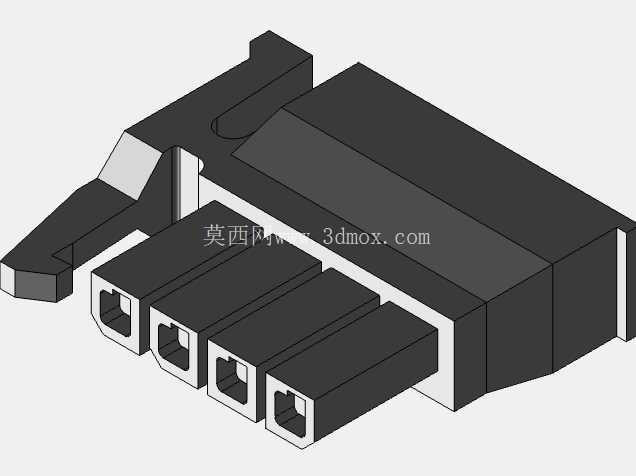

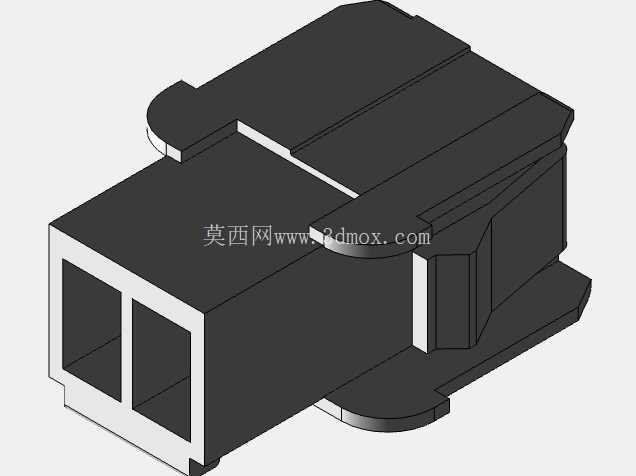

　　从结构组成来看，线束两端分别匹配不同规格的接插件，一端为黑色多Pin矩形连接器，针脚排布密度较高，适配控制端多信号回路的对接需求，接插件本体自带卡扣锁止结构，对接到位后可通过侧边的弹性卡爪与对端插座锁紧，无需额外螺丝固定，能大幅提升整车装配环节的作业效率；另一端为蓝色大电流连接器，金属嵌件集成在塑壳内部，既作为导电接触的补强结构，也承担接插件安装时的定位受力作用，这类连接器通常对接车载电源分配单元或者大功率负载端，接触电阻的控制是设计核心，建模时需要严格匹配公母端的插合公差，避免出现插接过松导致接触发热、或者插接过紧导致装配困难的问题。这套线束结构主要面向车载电气互联场景，适配驾驶舱内控制模块与外围执行单元之间的信号、小功率电流传输需求，日常装车场景中多布置在仪表台内侧、门板走线腔这类空间局促、周边存在钣金锐边、高温辐射源的区域，设计阶段需要优先考虑走线的弯折冗余、防护层耐磨性能以及接插件端的固定可靠性，避免车辆长期行驶振动后出现接插件松脱、线芯磨损短路的问题。线束中段采用编织网管作为外层防护，相比传统缠绕胶带的防护形式，编织网管的耐磨性能更强，同时具备更好的弯折柔韧性，在车内需要反复弯折的走线区域，能更好地适应装配时的走线弯折需求，长期使用也不会出现胶带老化开裂、线芯外露的问题；线束上分布的两个扎带固定座，是用于装车时将线束固定在车身钣金支架或者线束卡槽上的结构，建模时需要准确定位固定座的位置，确保装车后线束的走向完全贴合设计路径，不会与周边运动部件产生干涉。设计过程中，布线走向的确定需要先明确两端接插件的安装坐标，结合周边的安装边界预留足够的弯折半径，通常车载线束的弯折半径不能小于线束外径的4倍，过小的弯折半径会导致内部线芯受力集中，长期振动后容易出现线芯断裂的问题；同时布线时要避开周边的高温部件，比如空调暖风水管、功率器件散热片这类区域，如果无法避开则需要在对应位置增加耐高温护套，不过这套模型对应的应用场景周边无极端高温源，因此采用常规编织防护即可满足使用要求。

　　尺寸边界方面，两端接插件的外形尺寸严格匹配量产接插件的实际规格，黑色端连接器的插合面到尾部出线端的长度、塑壳的宽度与厚度都按照实物1:1建模，确保对接时的干涉检查准确；蓝色端连接器的金属卡扣位置、塑壳的导向槽结构都做了细节还原，装配模拟时可以直接验证接插件的插合路径是否存在阻碍；线束的整体长度根据两端安装点的直线距离，结合走线弯折的冗余量确定，通常会预留3%-5%的长度冗余，避免装配公差累积导致线束被拉扯受力，但是冗余量也不能过大，否则会导致线束装配后出现多余的弯折鼓包，挤占周边其他部件的安装空间。

　　从建模逻辑来看，这类线束模型不能简单用圆柱体拉伸代替，需要通过三维布线功能生成真实的走线路径，再为每一段线芯赋予对应的直径参数，最后在外部装配防护层与固定件，这样生成的模型才能真实反映线束的实际外形，在做整车装配干涉检查时，才能准确识别出线束与周边钣金、塑料件之间的间隙是否满足要求，通常车载场景下线束与周边固定部件的间隙需要大于5mm，与运动部件的间隙需要大于15mm，这些间隙验证都需要基于精准的线束三维模型才能完成。

　　另外接插件尾部的出线端做了应力 relief 结构，也就是线尾的橡胶防护套，能避免线芯在接插件尾部反复弯折出现断芯，建模时这个部位的过渡圆角需要做的足够顺滑，不能出现直角转折，否则实际生产时橡胶件无法顺利脱模，装配时也容易出现应力集中导致护套开裂。这套模型的细节还原度可以直接用于布线教学、装配工艺模拟以及整车电气布置的干涉验证环节，结构设计上完全符合车载线束的设计规范，各个部件的装配关系都按照实际生产工艺设置，没有出现结构冲突或者无法装配的问题。
