埃尔科多接口工业总线分线模块结构设计

　　这款多接口工业分线模块，是现场总线分布式IO架构里的核心连接节点，日常在汽车焊装线、物流分拣线、锂电涂布设备这类分布式点位密集的工业场景里随处可见，它的核心作用是把现场分散的传感器、执行器信号做集中归集，通过单根总线电缆把信号传输到主控柜内的PLC单元，省去了传统布线时每一个点位单独拉电缆回主控柜的繁琐工序，能把现场布线的施工量压缩六成以上，同时大幅降低后期线路排查的维护成本。

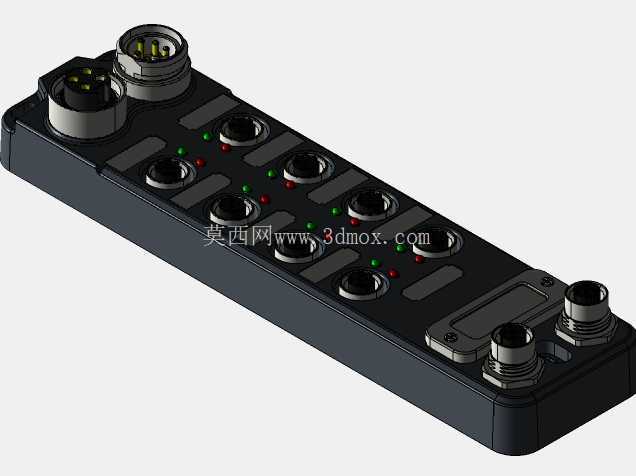

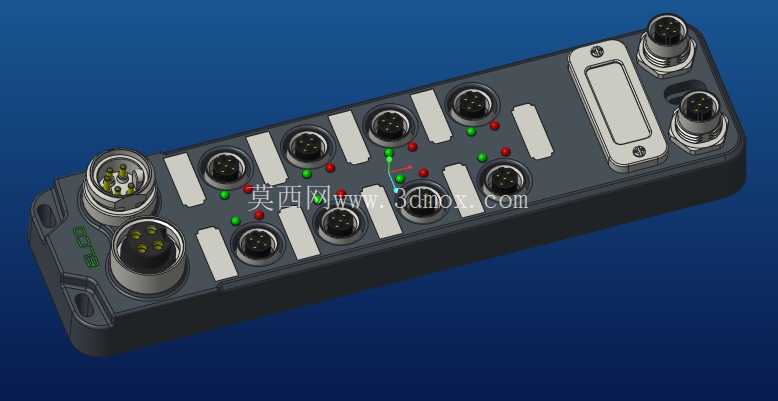

　　从结构设计层面看，整个模块采用一体化压铸铝合金壳体，表面做了硬质阳极氧化处理，既可以抵御车间现场的切削液飞溅、粉尘侵入，也能在强电磁干扰的焊接车间环境里形成连续的电磁屏蔽层，避免外部电磁噪声干扰内部信号传输的稳定性。壳体正面排布了8个M12规格的5针传感器接口，每个接口旁都对应设置了独立的状态指示灯，绿色灯珠对应点位信号正常导通，红色灯珠对应点位过载或者接线故障，设备维护人员在现场巡检时不需要打开控制柜，直接通过灯珠状态就能快速定位故障点位，大幅缩短故障排查的时间。模块两端设置了两个M12规格的总线接口，分别负责总线输入和级联输出，支持多模块手拉手级联扩展，单条总线链路最多可以挂载16个同类型模块，覆盖256个IO点位，完全满足中大型自动化设备的点位扩展需求。

　　接口的排布做了错位优化，相邻接口之间预留了12mm的操作间隙，就算是戴着手套操作，也能顺利完成M12接头的旋紧或者拆卸动作，不会出现相邻接头干涉无法操作的问题。壳体侧面设计了一体化的安装挂耳，挂耳上预留了两个φ5.2mm的沉头安装孔，孔距为180mm，可以直接通过M5螺丝固定在设备的铝型材框架或者安装板上，安装时不需要额外加装转接支架，降低安装配件成本。模块的整体厚度控制在32mm，就算安装在设备走线槽旁的狭窄空间里，也不会和线槽、拖链产生运动干涉，适配设备内部紧凑的安装空间要求。

　　内部的PCB板采用分层布局设计，电源层和信号层做了完整的地层隔离，每个信号通道都设置了独立的过流保护电路，当外接传感器出现短路故障时，对应通道的保护电路会在10ms内切断回路供电，避免故障电流烧坏模块内部核心元件，也不会影响其他通道的正常工作，故障排除后通道会自动恢复供电，不需要人工更换保险丝。壳体的接缝处采用了一体式硅橡胶密封圈，所有接口都达到IP67的防护等级，就算是在有高压水枪冲洗的食品加工生产线、户外露天的港口设备上，也能稳定工作，不会因为进水或者粉尘侵入导致内部电路短路。

　　建模过程中对所有接口的配合公差做了精准还原，M12接口的螺纹公差按照6H/6g的配合标准设计，接头旋入时的阻尼感和实际产品完全一致，壳体上的指示灯导光柱采用半透明PC材质建模，还原了实际产品中光线均匀漫射的效果，不会出现灯珠亮点外露的问题。安装挂耳的沉头孔深度做了精准控制，M5螺丝安装后螺丝头完全沉入挂耳表面，不会突出壳体平面，避免安装时螺丝头和相邻部件产生刮擦。模块背面设计了连续的散热筋结构，在模块满负荷工作时，内部电路产生的热量可以通过散热筋快速传导到安装板上，保证模块在-25℃到70℃的环境温度范围内都能稳定工作，不会因为过热出现信号漂移或者元件损坏的问题。

　　在做设备布局设计时，这类分线模块通常会安装在靠近现场传感器的位置，最大限度缩短传感器到模块的接线长度，减少信号在线路上的衰减，同时降低长距离布线带来的电磁干扰风险。模块的总线接口采用D型编码防呆设计，安装时不会出现插反的问题，就算是新入职的运维人员也能快速完成接线操作，降低接线错误导致的设备故障概率。整个模块的边角都做了R3的圆角处理，没有尖锐的棱角，安装和维护过程中不会划伤操作人员的手部，也不会刮破连接电缆的绝缘层，符合工业设备的安全设计规范。
