紧凑型U型荧光节能灯泡结构设计

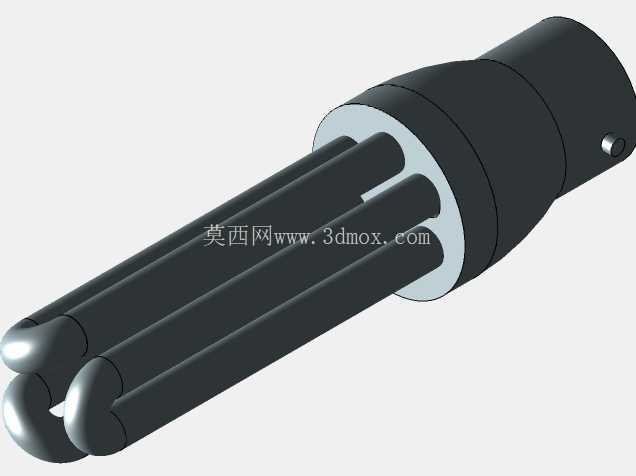

　　这款紧凑型U型荧光节能灯泡的三维结构设计，核心围绕小空间照明场景的替换需求展开，日常在桌面台灯、嵌入式筒灯、狭小空间的设备照明舱内都能见到这类结构的应用，相比传统白炽灯，多管弯折的U型结构能在有限的纵向空间内拉长荧光粉涂层的有效发光长度，在不增加灯体轴向安装尺寸的前提下提升整体光通量输出。从结构设计逻辑来看，灯头部分采用标准卡口式连接结构，侧面设置的弹性定位凸点是安装时的卡合定位结构，装配时对准灯座卡槽推入后旋转小角度即可完成固定，相比螺口结构安装效率更高，抗振动松动能力更强，适合有轻微振动的设备舱、移动照明支架场景使用。

　　灯头内部预留了镇流器元件的安装空腔，壳体采用阻燃耐高温的工程塑料材质，壁厚设计兼顾结构强度与散热需求，靠近灯管的端盖部分设置了环形限位台阶，既可以固定灯管的安装位置，也能遮挡灯管与内部电路的连接焊点，避免安装维护时误触带电部位。三根平行排布的U型弯折灯管，每根灯管的弯折半径经过统一校核，保证相邻灯管之间留有均匀的散热间隙，避免工作时灯管表面温度叠加过高，加速荧光粉老化；灯管端部与灯头端盖的连接部位采用耐高温密封胶固定，既可以固定灯管位置，也能防止灯管内部的惰性气体泄漏，同时阻隔外部灰尘进入灯头内部污染电路元件。

　　从安装边界尺寸来看，灯头的外径尺寸适配常规小功率照明灯具的安装卡口，整体灯体的径向最大尺寸不超过常规同功率螺口灯泡的直径，轴向长度控制在紧凑型灯具的安装深度范围内，替换传统同功率白炽灯时不需要改动原有灯座结构，直接替换即可使用。灯管的U型弯折端做了圆弧过渡处理，没有尖锐棱角，安装时不会划伤操作人员的手部，也避免运输过程中磕碰导致灯管破裂。在结构建模过程中，每一处配合间隙都经过公差匹配校核，灯头与端盖的扣合位置预留了0.15mm的装配间隙，方便生产时快速扣合组装，同时保证扣合后没有明显的缝隙，避免飞虫、灰尘进入灯体内部。灯管与端盖的安装孔位同轴度公差控制在0.1mm以内，保证三根灯管安装后平行度一致，不会出现歪斜影响外观与配光效果。

　　这类灯泡的实际使用场景覆盖民用照明、工业设备局部照明、商用嵌入式照明等多个领域，结构设计上兼顾了安装便捷性、散热可靠性与尺寸兼容性，在建模时需要重点关注灯头卡口的尺寸精度、灯管弯折的曲率一致性、各部件之间的配合间隙，确保模型导入工程软件后可以直接用于结构验证、装配模拟，也可以作为照明产品选型时的尺寸参考，核对安装空间是否满足替换要求，避免出现尺寸不匹配无法安装的问题。
