TE系列DTP13-4P面板安装连接器结构

　　这款面板安装式连接器，主要面向工业设备、新能源电控单元、户外机电装备的线束对接场景，在需要实现面板侧固定、多芯电源或信号稳定传输的工位上，能够替代传统飞线对接、螺丝压接的零散连接方案，降低线束排布的杂乱程度，同时提升连接部位的防护等级与抗振性能。从实际使用场景来看，这类4芯连接器常被用在工程机械的舱体分线部位、户外储能设备的面板出线位置、工业控制柜的外接线束接口处，能够在存在一定振动、温湿度波动的工况下保持稳定的接触性能，避免因连接松动导致的信号中断、供电接触不良等问题。

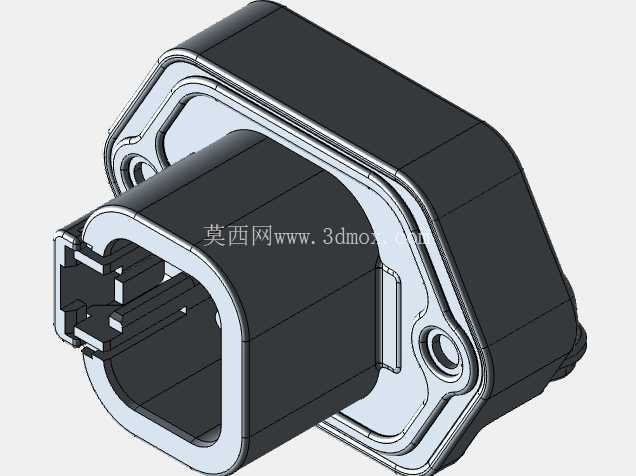

　　从结构设计思路来看，这款连接器采用法兰式面板安装结构，安装法兰与主体壳体一体化成型，法兰边缘设置两个对称的安装通孔，可通过M规格的螺丝直接将连接器固定在设备面板的预制开孔上，安装时法兰与面板之间可加装密封胶圈，实现IP67级别的面板侧密封，防止外部水汽、粉尘从安装缝隙进入设备内部。连接器的插合端采用梯形防呆结构，插接口的轮廓做了非对称设计，能够避免公母头插合时出现错插、反插的问题，插合到位后可通过配套的卡扣结构实现锁紧，防止设备运行过程中因振动导致插头松脱。内部的4个接触端子采用腔室独立分隔设计，每个端子腔之间设置绝缘隔断筋，能够避免相邻端子之间出现爬电、短路问题，适配大电流的电源传输场景，端子的压接端可适配不同线径的多股铜芯线，压接后装入端子腔可实现二次锁止，防止端子受拉力脱出。

　　从外形尺寸与安装边界来看，这款连接器的主体壳体采用近似方形的切角轮廓，整体突出面板的高度控制在较低范围，不会在设备外侧占用过多安装空间，适配面板厚度在1.5mm到4mm之间的钣金、塑料面板安装场景，安装开孔需要匹配法兰的定位轮廓，两个安装孔的中心距按照标准间距设置，选型时可直接匹配同系列的公端插头，无需额外调整开孔位置。壳体外部的加强筋沿着主体受力方向排布，既能够提升壳体的结构强度，避免安装锁紧时壳体出现开裂变形，也能够在插合过程中起到导向作用，提升公母头对接的顺畅度。接触端子的接触部位采用弹性铜合金材质，表面做镀锡或镀银处理，能够降低接触电阻，减少长期通电后的温升问题，适配持续大电流的传输需求，绝缘壳体采用耐温、耐油的工程塑料材质，能够适应工业场景下常见的油污、高低温环境，不会出现壳体脆化、绝缘性能下降的问题。

　　在实际设备选型应用中，这类连接器可以简化设备内部的线束装配流程，生产时可先将连接器预装在设备面板上，后续线束装配时直接将压接好端子的插头插入即可，无需在面板内部进行复杂的螺丝接线操作，能够提升整机组装的效率，同时后期设备维护时，可直接拔插对应的线束插头，无需拆解整组线束，降低维护的时间成本。设计建模过程中，需要重点关注法兰安装面的平面度，避免安装后出现密封缝隙，同时插合端的导向斜面角度需要控制在合理范围，保证公母头对接时能够顺利导入，端子腔的位置度需要严格控制，避免公母端子插合时出现顶针、弯针的问题，安装孔的位置公差需要匹配通用的安装标准，保证连接器能够顺利适配不同设备的面板开孔。
