圆形嵌入式电气接线盒结构设计

　　在低压配电末端布线、小型电源变压器配套接线、工业控制回路局部接线的场景里，这类圆形嵌入式电气接线盒是十分常用的布线防护部件，它的核心作用是为线路接头提供封闭的防护空间，避免裸露接头受粉尘、潮气、外力触碰引发的短路、漏电故障，同时规整零散的接线点位，让后期线路检修、回路排查的效率得到提升。不同于常见的方形明装接线盒，这款圆形结构的接线盒更适配柱面安装面、圆形开孔的设备面板场景，比如小型柱式电源变压器的侧壁、圆形设备舱的壁板位置，方形盒体无法贴合弧面安装的痛点，在这款圆形结构上能得到很好的解决。

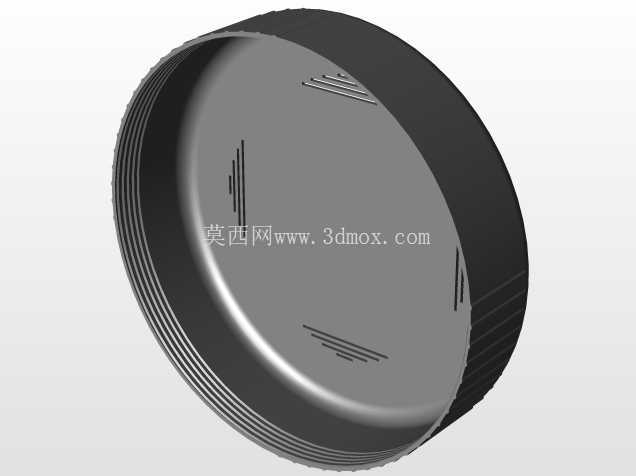

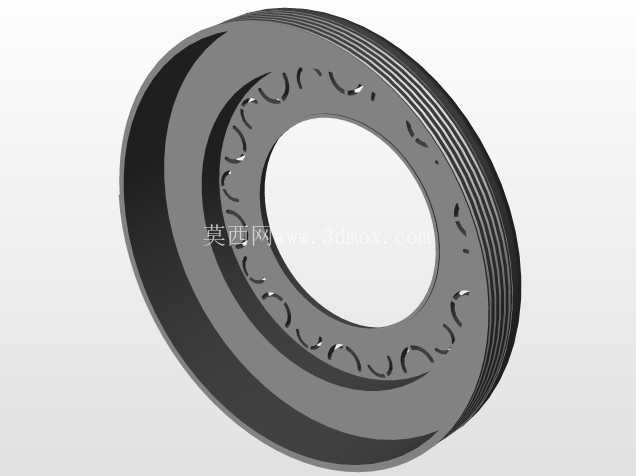

　　从结构设计逻辑来看，这款接线盒采用分层嵌套的结构思路，外层是带防滑齿纹的锁紧圈，齿纹沿圆周均匀分布，既可以在手动旋紧的时候增加手指与圈体的摩擦力，不需要额外工具就能完成盒体与安装基座的锁紧固定，同时齿纹的间隙也能作为微小的散热通道，让盒内接线端子产生的微量热量可以顺着间隙缓慢散出，避免封闭空间内积热加速线缆绝缘层老化。中间层是盒体的主体承力结构，采用黄铜质感的耐磨材质设计，厚度均匀，能承受安装时的旋紧力矩，不会因为用力过大出现盒体开裂、螺纹滑牙的问题，主体结构的边缘做了圆弧过渡处理，没有尖锐的棱角，安装操作时不会划伤施工人员的手部，也不会刮蹭损伤相邻的线缆绝缘层。

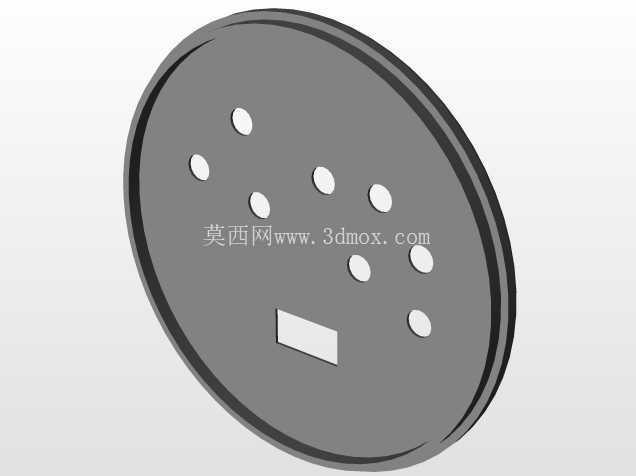

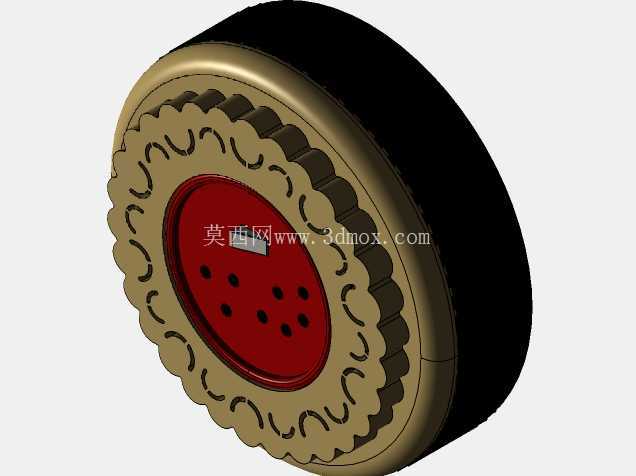

　　内层是带接线孔位的端子安装面板，红色的绝缘面板上均匀排布了多个接线通孔，孔位的间距按照低压接线的安全间隙设置，不同回路的接线端子之间不会因为距离过近产生飞弧、击穿的问题，面板中心预留了端子固定的卡槽，可以直接卡装标准的接线端子排，不需要额外打孔固定，减少装配的工序步骤。在安装边界的设计上，这款接线盒的嵌入深度做了严格的控制，整体嵌入安装面之后，外露的锁紧圈厚度不会超过安装面外15mm，不会在设备表面形成过于突出的结构，避免设备运输、安装过程中磕碰损坏盒体；安装开孔的直径与盒体主体的外径采用小间隙配合，间隙控制在0.2mm以内，配合盒体上的密封胶圈安装槽，可以加装薄型橡胶密封圈，实现IP54级的防护能力，适配多粉尘、轻度潮湿的车间安装环境。接线盒的进线方向采用侧进式设计，线缆从盒体侧壁的进线孔穿入后，直接连接到内层面板的端子上，进线孔处预留了防水锁头的安装螺纹，可以配套标准的电缆防水接头，固定线缆的同时实现进线位置的密封，避免线缆被拉扯的时候接线端子松脱，也能阻挡外部的粉尘、水汽从进线位置进入盒体内部。在实际使用的过程中，这类接线盒可以承载最高10A的交流回路接线，适配2.5平方及以下的多股铜芯线缆连接，足够满足小型电源变压器二次侧接线、控制信号回路接线、低压照明回路接线的使用需求。

　　设计过程中特意规避了方形接线盒的棱角应力集中问题，圆形的整体结构在受到外部挤压的时候，应力可以沿圆周均匀分散，不会像方形盒体那样在角部位置出现应力集中导致的开裂问题，抗挤压能力比同壁厚的方形接线盒提升30%左右。另外，盒体的锁紧圈与主体之间采用细牙螺纹连接，螺纹的旋合长度达到8mm，连接之后的锁紧力足够，不会因为设备运行的轻微震动出现螺纹松脱、盒盖脱落的问题，螺纹配合的间隙做了公差优化，旋合过程顺畅没有卡滞，多次拆装之后也不会出现螺纹磨损滑牙的情况，方便后期检修的时候反复开合盒体。内层的绝缘面板采用阻燃绝缘材质，耐温等级达到B级，即使盒内接线出现接触不良产生局部高温，面板也不会出现熔融、引燃的问题，进一步提升接线环节的安全性能。
