卡哈式电源变压器内部绝缘支撑结构件

　　这款结构件是电源变压器内部绕组与铁芯之间的核心绝缘支撑部件，主要应用于中小功率工频电源变压器的装配场景，在民用家电、工业控制板卡配套电源、小型机电设备供电模块中都能见到这类结构的应用。从实际使用场景来看，这类支撑件需要同时承担绕组定位、绝缘隔离、铁芯卡紧三个核心功能，日常装配时不需要额外打胶或者加装紧固件，依靠自身的卡扣结构就能完成与铁芯、绕组骨架的配合，能大幅降低变压器生产线上的装配工时，减少人工操作带来的装配误差。

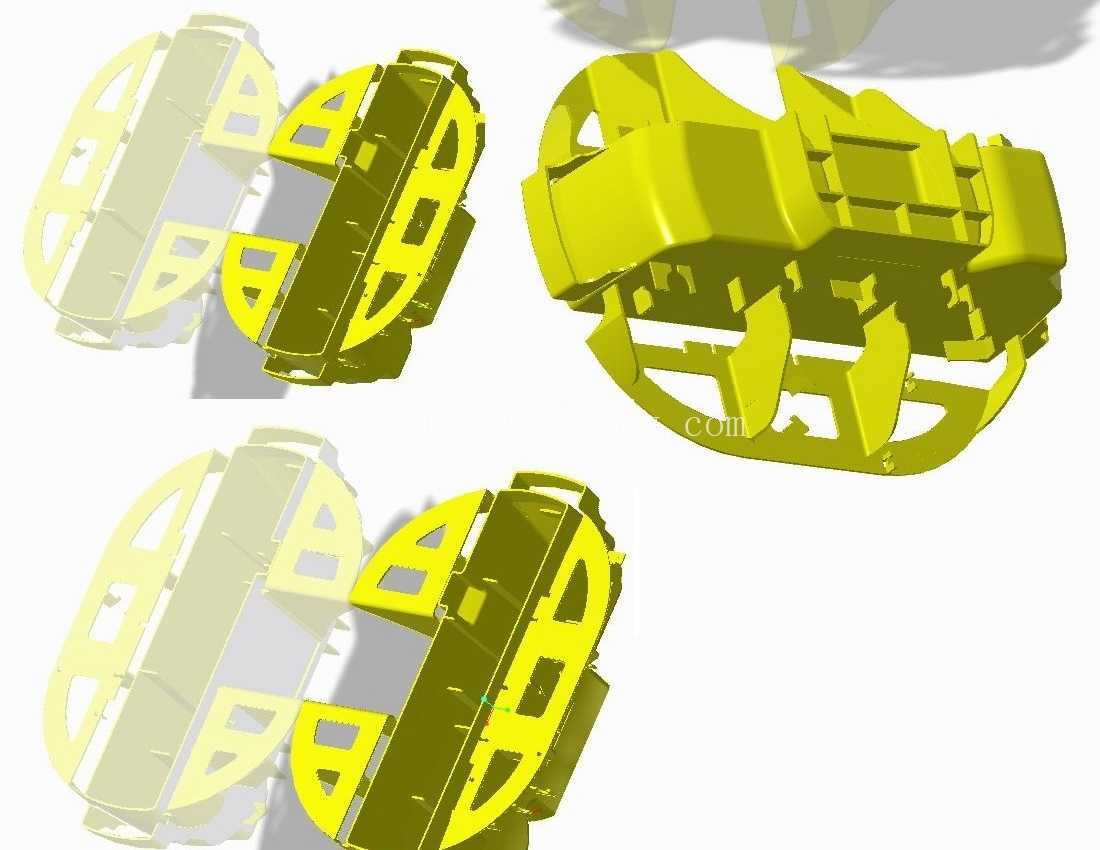

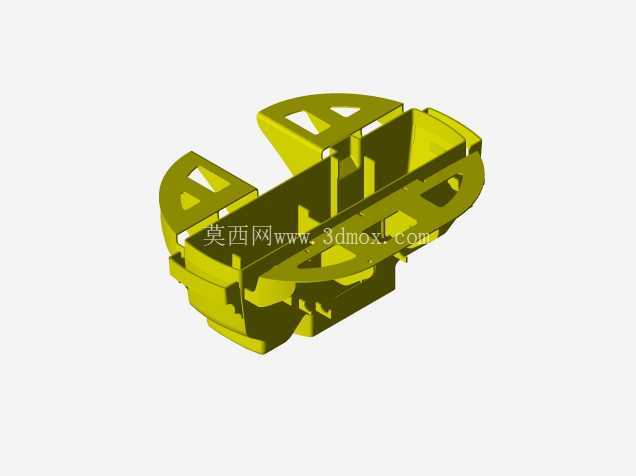

　　从设计思路上看，整个结构采用对称分体式设计，两个镜像对称的部件可以拼合形成完整的支撑框架，这种设计首先是考虑到注塑生产的脱模便利性，避免复杂内抽芯结构带来的模具成本上升，同时分体式结构也能适配不同叠厚的铁芯规格，只需要调整拼合时的搭接量就能覆盖一定范围内的尺寸公差，不需要针对每一种铁芯叠厚单独开模，能有效摊薄零部件的制造成本。结构上的多组镂空槽位并不是单纯为了减重，一方面是为了给变压器工作时的绕组引线留出走线空间，避免引线被结构件挤压破坏绝缘层，另一方面这些槽位也能形成散热风道，让变压器工作时绕组产生的热量可以顺着槽位流通出去，降低局部热点的温度，提升变压器长期工作的可靠性。

　　从功能特性来看，整个部件的卡扣结构都做了导向斜面设计，装配时只需要将部件对准铁芯与绕组之间的间隙按压到位，卡扣就会自动卡入铁芯的对应卡位，不需要额外的工具辅助，拆卸时也只需要用一字螺丝刀撬动卡扣的解锁位就能顺利拆下，方便后期的维修与绕组更换。部件与绕组接触的面都做了圆角处理，没有尖锐的棱角，避免在装配或者长期使用过程中划伤绕组的绝缘漆包线，造成匝间短路的故障。部件与铁芯贴合的位置做了微凸的筋条设计，减少与铁芯的接触面积，一方面可以补偿铁芯叠片带来的平面度误差，保证卡接的牢固度，另一方面也能避免铁芯的振动直接传递到结构件上，降低变压器工作时的嗡嗡噪音。

　　从外形尺寸与安装边界来看，这款支撑件拼合之后的整体轮廓完全处于变压器铁芯与绕组的外围边界之内，不会超出变压器的安装底座范围，不需要在设备的安装板上额外预留避让空间，适配现有常规EI型、CD型铁芯电源变压器的安装尺寸。部件的壁厚控制在均匀的1.5mm，既保证了足够的结构强度，在变压器长期工作的85℃温升环境下不会发生形变，也不会因为壁厚过大造成材料浪费，同时均匀的壁厚也能避免注塑生产时出现缩痕、气泡等缺陷，提升零部件的生产良率。结构上的定位凸台与绕组骨架上的定位槽一一对应，装配时可以起到防呆作用，避免工人装反方向导致后续引线装配出错，每个卡扣的卡接量都控制在1.2mm，既保证卡接之后不会因为运输、振动出现松脱，也不会因为卡接过紧导致装配时需要过大的按压力，造成工人操作疲劳或者部件损坏。

　　在实际工程应用中，这类绝缘支撑件通常采用阻燃PBT材料注塑成型，相比传统的硬纸板绝缘支撑，抗老化性能更好，在长期高温工作环境下不会出现脆化、变形的问题，同时材料本身的介电强度足够满足变压器的绝缘等级要求，不需要额外做绝缘处理。结构上的多组加强筋都布置在受力较大的卡扣根部与拼合搭接位置，在不增加整体壁厚的前提下提升了结构的抗形变能力，即使在变压器发生短路故障产生较大电动力的情况下，也能保持绕组与铁芯的相对位置，避免绕组移位造成更严重的故障。
