透明外壳嵌入式电源控制模组结构

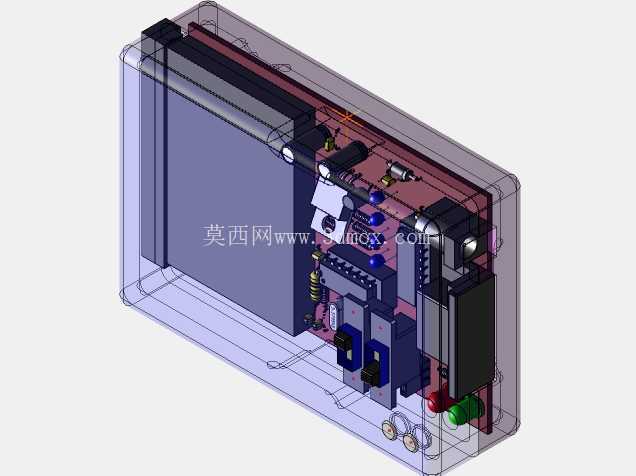

　　在工业控制终端、小型智能设备的供电与信号处理单元设计中，这类集成式电源控制模组的结构合理性直接决定了设备长期运行的稳定性，很多现场调试阶段出现的信号干扰、散热不良、装配错位问题，追根溯源都是前期三维结构设计阶段没有考虑到实际安装边界与元器件布局的匹配性。从结构布局来看，该模组采用半透明硬质塑壳作为外部防护，壳体的卡扣定位槽与内部电路板的安装柱做了对应适配，不需要额外螺丝固定就能实现板卡与壳体的预定位，减少装配工序的同时，也避免了金属螺丝误触电路焊盘带来的短路风险。

　　内部板卡上集成了变压绕组、整流元件、信号处理芯片与接线端子，变压单元做了独立的区域隔离，与低压信号处理电路之间预留了2mm以上的安全爬电距离，符合低压电控设备的绝缘安全要求，同时在功率元件对应的壳体位置预留了细微的散热格栅，不需要额外加装散热风扇就能满足常规工况下的热交换需求，适合在密闭的设备仓内部安装使用。设计过程中优先考虑了现场安装的兼容性，壳体外部的安装耳尺寸适配常规DIN导轨的安装卡扣，也可以通过M3螺丝直接固定在设备安装板上，整体外形的长宽高比例控制在紧凑区间，不会占用过多的设备内部仓体空间，接线端子全部朝向壳体的同一侧，方便现场施工时的线缆接驳与后期维护检测，不需要拆解整个壳体就能完成接线作业。

　　板卡上的元器件布局遵循了功率回路与信号回路分离的原则，大电流走线的宽度做了加宽处理，对应的三维模型里也还原了焊盘的凸起高度与元件的实际引脚长度，避免结构设计时出现壳体与元件顶部干涉的问题，透明壳体的壁厚控制在1.5mm，既保证了外部防护的结构强度，也能在不拆解设备的情况下直接观察内部元件的运行状态，比如指示灯的显示情况、电容有没有鼓包异常，减少日常巡检的工作量。在实际应用场景里，这类模组可以直接作为小型工控设备的内置电源转换单元，把输入的交流电转换为控制电路需要的低压直流电，同时集成的信号处理电路可以完成基础的逻辑控制输出，不需要额外搭配独立的控制板卡，简化了设备内部的布线结构。

　　建模过程中对每个元器件的装配公差做了预留，接插件的插拔空间、元件之间的安全间隙都按照实际生产的装配要求做了校验，比如板卡边缘的接线端子与壳体内壁之间预留了足够的线缆弯曲空间，避免线缆过度弯折导致的线芯断裂，功率元件的顶部与壳体内壁之间保留了足够的空气流通间隙，防止热量在壳体内部积聚。不同于常规的开放式电源板设计，带透明防护壳的结构可以阻挡现场的粉尘、少量飞溅的液体接触电路表面，适合在粉尘浓度较高的车间设备、户外小型智能终端里使用，壳体的拼接缝处做了错位止口设计，不需要额外加装密封胶条就能达到基础的防尘防护等级，兼顾了防护性能与生产成本。
