AA型干电池外观结构三维数字建模

　　日常消费电子、小型工控传感节点、便携检测仪器的供电场景中，AA规格圆柱电池是应用覆盖度极高的独立供电单元，这类电池不需要外接布线，可快速更换，在低功耗手持设备、无线传感终端、民用消费数码、儿童玩具、应急照明装置里都承担着核心供电角色，很多户外作业的便携检测设备，都会预留AA电池仓作为备用供电方案，避免内置锂电池亏电后设备无法启动。做这类电池的三维建模，首先要明确其外形的核心约束：标准AA电池为圆柱构型，整体外径控制在14mm左右，含正极凸起的总长度在50mm上下，这个尺寸是全球通用的电池仓设计基准，建模时如果尺寸偏差超过0.2mm，就会出现电池装不进仓、或者装入后接触不良的问题。

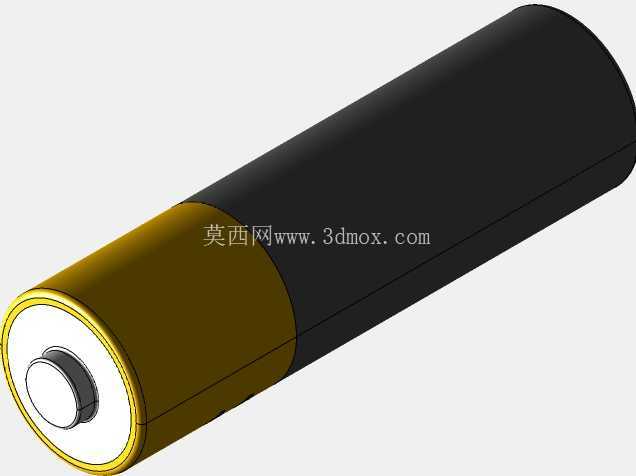

　　建模过程中，首先处理外壳的分段结构：电池主体分为三个视觉与功能分区，靠近正极的金色段为金属密封箍圈，承担正极侧的结构密封与正极回路导通作用，中间的黑色段为电池外包装热缩膜层，承担绝缘、标识印刷载体的作用，最末端为负极金属底盖，是平整的圆形金属面，作为供电回路的负极接触端。正极位置的结构需要单独细化：最中心是凸起的圆形正极触头，触头外围是一圈绝缘密封垫圈，垫圈外侧才是金色的金属箍圈，这个层级结构不能做混，否则会出现正负极短路的结构错误，实际生产中这个绝缘垫圈的厚度、凸起高度都有严格公差，要保证装入电池仓后，正极触头能可靠接触仓内的弹片，同时绝缘层不会被挤压破损。

　　建模时的曲面处理要注意圆柱面的拔模细节，虽然AA电池外壳是直圆柱，但金属箍圈和外包装层的衔接处有0.1mm左右的台阶差，这个细节不能忽略，很多新手建模会把整个圆柱做成完全等径的光滑面，实际装配中这个台阶是热缩膜收边的位置，做结构干涉检查时如果漏掉这个台阶，可能会误判电池和仓壁的间隙。从设计思路上来说，这个模型不需要做内部化学层的结构，因为面向的是结构设计场景，使用者主要是用这个模型做电池仓的间隙校核、整机装配的干涉检查、产品外观的渲染展示，所以只需要把外部的装配相关特征做准确即可：包括负极平面的平面度、正极触头的凸起高度、整体圆柱的圆度公差、各段外观的分色边界位置。在实际设备设计中，电池仓的内壁和电池外壁的预留间隙一般控制在0.3-0.5mm，间隙太小会导致电池装入取出卡顿，间隙太大则会导致设备晃动时电池移位，出现接触断电的问题，所以这个模型的外径尺寸精度要控制在0.1mm以内，才能给结构设计提供可靠的参考。另外，模型的外观分色也贴合实际量产电池的常规配色，正极侧的金属箍做金属金色质感，主体外包装做哑光黑质感，正极触头做亮面金属质感，负极底盖做镀镍金属的哑光银质感，这些材质区分可以直接用于产品渲染，不需要后期再拆分面做材质赋值。

　　很多做手持设备结构设计的工程师，在方案阶段就会调用标准电池模型来排布仓体位置，计算整机的重心分布，因为AA电池的重量大概在20-25g左右，在小型手持设备里这个重量占比不低，准确的外形模型可以帮助工程师提前评估握持手感，避免整机重心偏移导致的长时间握持疲劳。还有一些做电池配件设计的场景，比如电池收纳盒、电池充电器的接触弹片定位，也需要准确的电池外形模型来做弹片的压缩量校核，弹片的压缩行程一般在0.5-1mm，压缩量太大容易导致弹片疲劳失效，压缩量太小则会接触不良，这时候精准的电池长度、正极凸起高度数据就显得尤为重要。建模的时候还要注意，电池的两端边缘都有微小的圆角过渡，不是锋利的直角边，这个圆角半径一般在0.2mm左右，虽然尺寸很小，但在做装配仿真的时候，直角边会导致接触计算报错，也不符合实际产品的工艺特征，量产电池的金属件边缘都会做去毛刺处理，不会存在锋利棱边。
