小型80mAh锂离子储能电芯结构设计

　　在做便携穿戴类电子、微型传感终端、小型物联网节点的结构设计时，供电单元的选型与空间适配往往是整机布局里最先要敲定的核心环节，这款80mAh容量的锂离子电芯，就是针对小体积低功耗设备的供电需求做的结构还原，能给结构工程师做整机堆叠、安装位校核提供精准的三维参考。先从实际应用场景说起，这类小容量锂电芯常见于TWS耳机充电仓副仓、智能戒指、微型蓝牙追踪器、植入式小型传感模组、便携医疗检测贴片这类对安装空间极度敏感的产品里，这类设备本身整机内部可用容积往往不足5立方厘米，留给供电单元的空间更是被严格限制，既要求电芯能提供足够的循环充放寿命，又不能在外形上占用多余空间，还要预留出极耳走线的弯折避让区域，避免组装时极耳被壳体挤压造成短路风险。

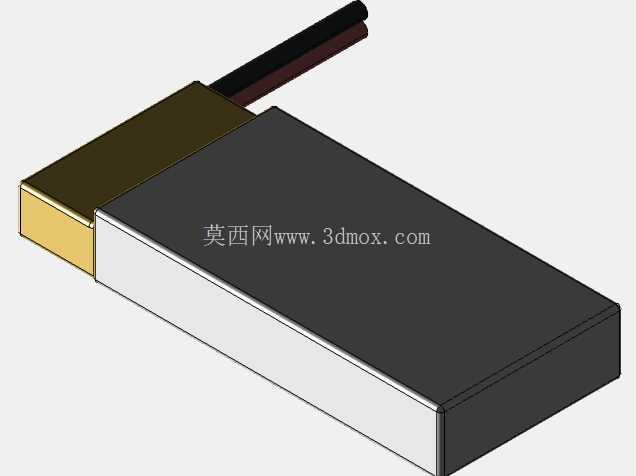

　　从设计思路上看，这款电芯采用了规整的长方体主体结构，主体外壳做了圆角过渡处理，没有多余的凸起结构，能最大化利用矩形安装仓的内部空间，减少无效的空间浪费；电芯一端引出的两根扁平极耳，分别对应正负极输出，极耳长度做了冗余设计，方便工程师根据实际PCB板的安装位置调整弯折角度，不需要额外再焊接延长引线，减少组装工序的同时也降低了引线连接的接触电阻。做这类电芯的三维建模时，首先要明确安装边界的约束条件：电芯主体的长宽高尺寸需要严格匹配实际量产电芯的公差范围，外壳的包覆层厚度要考虑铝塑膜的实际厚度，不能把模型做的偏厚导致整机装配时出现顶壳问题；极耳的位置要精准定位在电芯端面的居中区域，极耳的宽度、厚度都要和实际物料一致，避免做PCB焊盘设计时出现焊盘宽度不匹配、极耳弯折后和周边金属结构件距离不足的安规问题。实际选型使用时，还要考虑电芯的安装固定方式，这类软包电芯一般采用双面背胶固定在壳体内部的筋位上，建模时已经预留出了背胶的粘贴平面，主体背面是完整的平面结构，没有凹凸的加强筋或者标识凸起，能保证背胶粘贴时的接触面积足够，避免设备跌落时电芯移位。另外在结构设计上，电芯的边角做了小半径的圆弧处理，一方面是匹配铝塑膜冲壳时的工艺圆角，避免铝塑膜在折边时出现破损漏液的问题，另一方面也能减少电芯装入壳体时和壳体侧壁的刮擦，防止装配过程中划伤电芯外层的绝缘包覆层。

　　极耳部分的建模特意做了可弯折的柔性参考，在三维装配环境里可以直接模拟极耳弯折到PCB焊盘位置的状态，提前检查极耳弯折后会不会和周边的天线、金属屏蔽罩发生干涉，也能核算极耳的长度是否满足弯折后的焊接需求，不会出现极耳过短够不到焊盘，或者极耳过长弯折后堆积在壳体内占用其他元件空间的问题。从功能特性上来说，80mAh的容量刚好匹配低功耗蓝牙设备、小型传感终端的续航需求，这类设备往往处于间歇工作状态，平均工作电流在毫安级，满电状态下可以支撑数周的续航时间，不需要频繁充电；电芯本身的自放电率控制在合理范围内，长期存放不会出现过度亏电的问题。

　　在做整机热设计的时候，这款电芯的主体平面可以和壳体内部的石墨散热层贴合，把充放电过程中产生的少量热量均匀传导到外壳上，避免局部热量堆积影响电芯寿命。很多工程师在做小型电子设备结构设计时，往往会忽略电芯模型的精准度，随便找个近似尺寸的方块代替，等到实际打样的时候才发现电芯尺寸不对、极耳位置偏移，导致整个壳体模具都要修改，耽误项目进度，这款精准还原的电芯三维模型，能在设计初期就把供电单元的所有安装边界都确定下来，包括电芯和周边元件的安全间隙、极耳的走线路径、背胶的粘贴位置、充放电保护板的安装空间都能提前做校核，减少后期改模的风险。另外在做跌落仿真的时候，精准的电芯模型也能模拟出电芯在壳体内部的受力状态，检查跌落时电芯会不会被周边的尖锐结构件挤压，有没有出现铝塑膜破损的风险，提前在壳体上做对应的防护筋位，提升整机的可靠性。
