Arduino原型开发用213引脚通用PCB板

　　做嵌入式原型开发快十年，经手的洞洞板没有上百也有几十块，这款213引脚的通用PCB是我做小批量功能验证时用得最顺手的一款。最早接触这类板型是在2018年做校园创客空间的技术支持，当时学生做Arduino和树莓派的外接模块，总需要反复飞线，普通的洞洞板要么孔距不对，要么安装孔位置和常用开发板不匹配，搭出来的电路稍微碰一下就断线，后来找到这款板型的结构参数，自己建了三维模型，之后做结构堆叠的时候就再也没出过安装干涉的问题。

　　这类通用PCB的核心应用场景，就是嵌入式开发阶段的快速原型验证，不管是学生做课程设计、创客做创意作品打样，还是企业研发部门做新功能的前期电路验证，都不需要先花成本打样定制PCB，直接在这类通用板上完成元器件焊接和电路连接，就能快速验证功能逻辑，能把前期验证的周期压缩70%以上。我之前做一款工业环境监测的传感节点原型，用这款板搭的电路，前后改了三版信号调理电路，全程只需要拆换元器件，不用重新画板打样，前前后后省了快两周的等待时间。

　　从功能特性上来说，这款板采用标准2.54mm孔距设计，刚好匹配直插元器件的引脚间距，不管是常用的电阻电容、排针排母，还是DIP封装的芯片、接线端子，都能直接插装焊接，不需要额外扩孔或者改引脚。整板一共213个连通孔位，孔位之间采用标准的网格排布，做电路走线的时候可以很方便地规划走线路径，不会出现孔位错位导致的飞线杂乱问题。板体四个角预留了标准安装孔，孔径刚好匹配M3螺丝，不管是固定在3D打印的外壳里，还是安装在标准的DIN导轨支架上，都不需要额外打孔，安装边界完全匹配常用的嵌入式开发外壳尺寸，我之前测过，板体的外形尺寸刚好能放进常用的50*70mm标准塑料外壳，四周留的间隙刚好够走USB线和电源接线，不会出现装进去盖不上壳的问题。

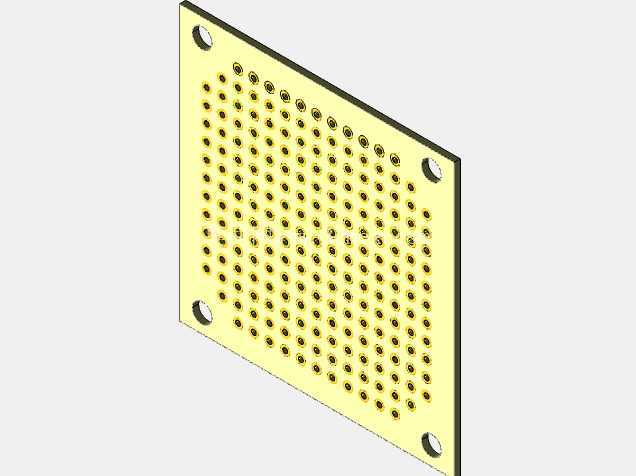

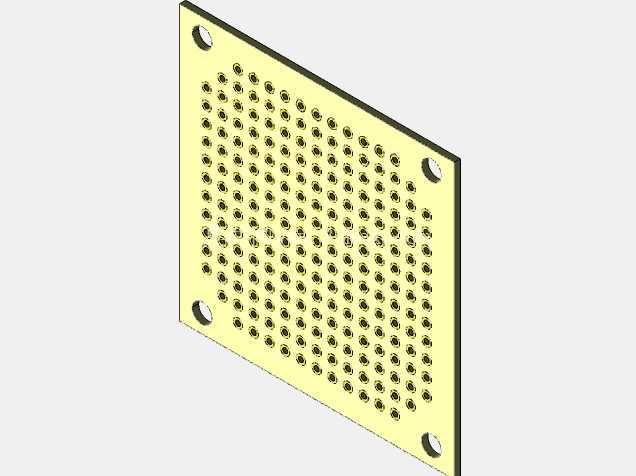

　　当初建这个三维模型的时候，我特意把所有孔位的位置、安装孔的沉头深度、板体的厚度都按实物1:1还原，板厚用的是常用的1.6mm玻纤板厚度，孔壁的焊盘直径也按实际生产的参数做了凸起，在做整机结构装配校验的时候，能直接检查排针高度和外壳内壁的间隙，避免出现焊完排针之后外壳顶到排针导致装配失败的问题。之前有个同事做项目的时候没做三维校验，选了个高度9mm的排母，结果外壳内部净高只有8mm，最后只能把排母磨掉1mm，不仅费时间，还差点把焊盘弄掉，用这个模型做装配检查的时候，直接把排母模型装配到对应孔位，就能直观看到间隙大小，从根源上避免这类低级错误。

　　很多新手做原型开发的时候容易忽略PCB的安装边界，总觉得只要电路能通就行，实际上原型机经常需要拿到现场做测试，如果板体固定不牢，运输过程中很容易出现元器件虚焊、接线脱落的问题。这款板的四个安装孔位置做了等距设计，不管是横向安装还是纵向安装，都能找到对应的固定孔位，我之前做一款车载的监测原型，把板横向固定在车载支架上，走了半个月的颠簸路段，板体没有出现移位，焊接的元器件也没有出现虚焊的问题，可靠性比那种没有安装孔的迷你洞洞板高很多。

　　另外这款板的孔位排布没有做多余的连通设计，使用者可以根据自己的电路需求自由规划走线，不会出现预连线导致的电路短路问题，不管是做电源类的大电流电路，还是做信号类的小电流传感电路，都能根据需求调整走线路径，适配性比那种预连线的面包板强很多。面包板虽然不用焊接，但是接触电阻大，做高频信号或者小电流信号采集的时候很容易出现信号干扰，这款通用PCB焊接之后接触电阻稳定，做485通讯、模拟量采集这类对信号稳定性要求高的电路时，不会出现接触不良导致的信号跳变问题。

　　我平时给新入职的结构工程师做培训的时候，都会拿这个模型当例子，讲电子类零部件建模需要注意的细节：首先是孔位的位置度公差，2.54mm的孔距如果偏差超过0.1mm，排针就会插不进去，建模的时候所有孔位必须严格按网格阵列，不能有位置偏移；然后是安装孔的沉头设计，M3的安装孔要留够沉头深度，保证螺丝拧进去之后不会突出板体表面，避免顶到其他层的电路；还有板体的边缘倒角，实际生产的时候PCB边缘会做0.5mm的圆角处理，建模的时候如果做直角，装配的时候容易和外壳的卡槽产生干涉，这些细节看起来不起眼，实际做生产的时候都是影响装配效率的关键因素。

　　从实际使用的角度来说，这类通用PCB虽然结构简单，但是在原型开发阶段的作用无可替代，它不需要复杂的生产工艺，成本极低，但是能帮开发者快速验证设计思路，把更多的精力放在功能逻辑的调试上，而不是浪费在等待PCB打样的周期里。我做了这么多年的开发，抽屉里永远备着十几片这类通用板，不管是临时搭个测试电路，还是做个小功能验证，拿过来就能用，比每次都画板打样方便太多。
