手柄驱动式法兰连接蝶阀三维结构设计

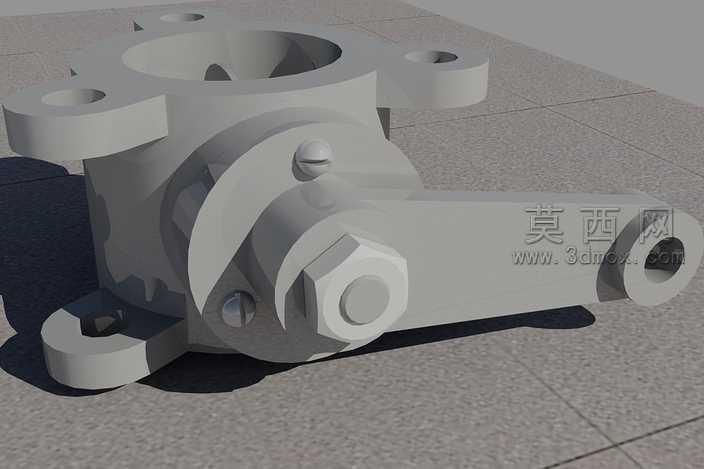

本作品为手动驱动法兰式蝶阀的三维参数化建模成果，建模阶段严格遵循机械设计手册中蝶阀的通用尺寸规范，对阀体、阀杆、蝶板、驱动手柄、密封压盖、连接紧固件等全部零部件进行独立特征建模，再通过装配约束完成整体组装，全程保证各部件的同轴度、配合公差符合实际工业阀门的装配要求。建模过程中首先完成主体阀体的结构搭建，针对阀体两端带螺栓安装孔的法兰连接结构，采用拉伸凸台配合圆周阵列的方式完成均布孔位设计，精准还原阀体中部的阀腔流道结构，保证流道内壁的圆弧过渡平滑无棱角，匹配实际流体输送过程中的流道阻力设计要求。其次完成蝶板与阀杆的配合结构建模，蝶板采用偏心密封式结构设计，还原阀杆与蝶板的销接固定结构，保证阀杆转动时可同步带动蝶板完成0-90度的回转动作，实现阀门的通断与流量调节功能。驱动部分采用杠杆式手柄结构，建模时还原手柄与阀杆端部的方榫配合结构，搭配定位限位块实现阀门开度的档位锁定，同时对阀体上的密封压盖、锁紧螺母、定位螺钉等细小紧固件进行等比例建模，还原螺纹、六角头、一字槽等细节特征，保证模型的结构完整性。材质与渲染阶段，为整体模型赋予哑光铸铁材质，调整材质的粗糙度、金属度参数还原工业铸件的哑光磨砂质感，场景采用柔和的漫反射天光搭配定向补光，避免金属材质出现过曝反光，同时添加柔和的地面接触阴影，突出模型的立体结构与装配层次，渲染视角选取斜45度俯视角度，可同时展示阀体法兰结构、侧部驱动手柄、端部紧固件等全部核心结构，清晰呈现各部件的装配位置与连接关系。设计思路上，本模型以通用工业管路用手动蝶阀为原型，兼顾结构准确性与建模规范性，既还原了蝶阀依靠回转蝶板调节流体流量的核心工作原理，也完整呈现了法兰连接式蝶阀的外部装配特征，可用于阀门结构原理教学、管路系统装配模拟、机械设计课程参考等场景，模型的各零部件均保留可编辑的建模特征，可根据实际使用需求调整尺寸参数，适配不同通径、不同压力等级的蝶阀设计需求。
