三瓣式人工心脏瓣膜结构三维设计

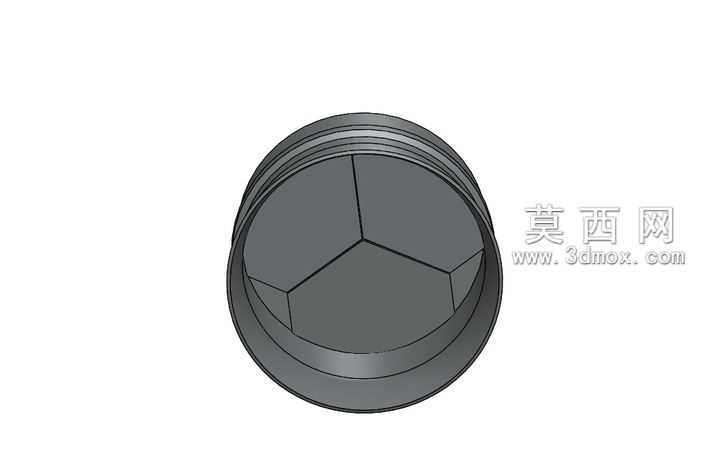

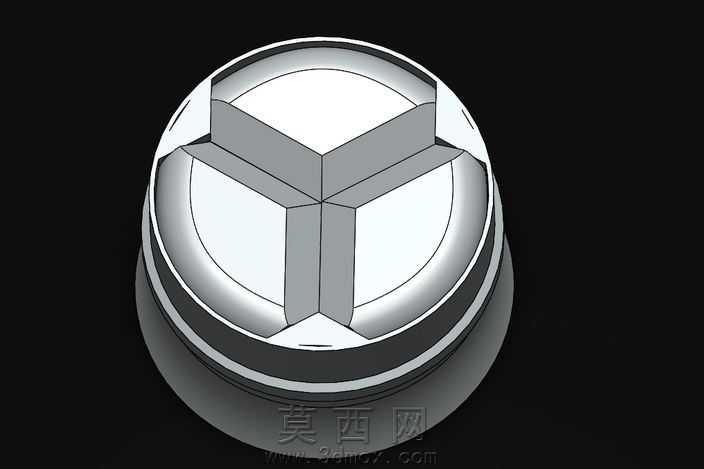

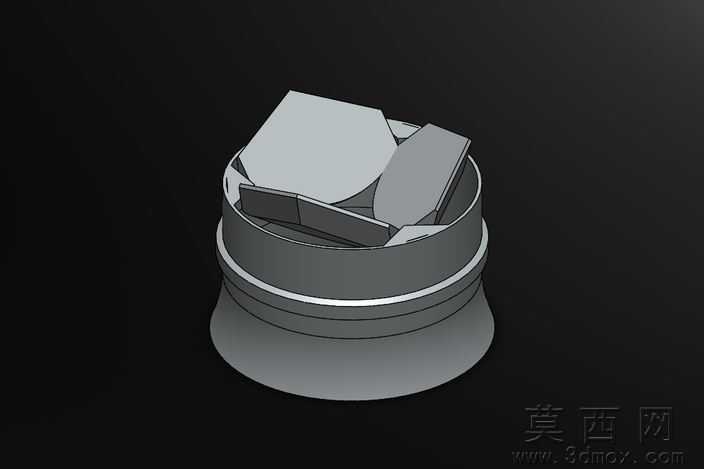

本作品采用SolidWorks进行全参数化三维建模，围绕三瓣式心脏瓣膜的仿生开合逻辑完成整体结构设计，建模过程中优先保证瓣叶与瓣架的配合精度，通过曲面放样、实体抽壳、圆角过渡等特征命令构建出瓣叶的对称弧面结构，三个瓣叶沿中心轴线呈120度均匀分布，瓣叶边缘做平滑圆弧处理以模拟天然瓣膜的贴合密封效果，瓣架部分采用分层环形结构设计，外层设置定位凸缘结构用于植入后的位置固定，内层设置与瓣叶匹配的限位卡槽，约束瓣叶的开合角度避免出现翻转或闭合不严的问题。材质渲染阶段，瓣叶部分采用半透明哑光医用高分子材质，调整材质的粗糙度与透光参数模拟生物医用材料的柔和质感，瓣架部分采用哑光医用金属材质，添加细微的金属颗粒纹理提升结构的真实感，整体渲染采用黑色纯色背景配合顶侧柔光打光，突出瓣膜的立体结构与三瓣对称的形态特征，通过多角度剖切预览可清晰展示瓣叶闭合时的中心密封结构与开启时的通流形态。设计思路上参考天然三尖瓣的生理结构，在保证结构强度的前提下尽可能简化零件数量，整体模型无冗余特征，各部件之间的配合间隙控制在合理范围，既还原了人工心脏瓣膜的核心功能结构，也保证了模型可直接用于后续的结构力学仿真、3D打印样件制作或医疗教学演示使用，建模过程中对瓣叶的开合行程做了运动干涉检查，确保三个瓣叶在开合过程中无碰撞、无卡滞，闭合状态下三个瓣叶的边缘完全贴合形成密封面，开启状态下形成均匀的三边形通流通道，符合人工心脏瓣膜的流体力学设计要求。
