户外垂钓夹式多功能鱼竿固定支架

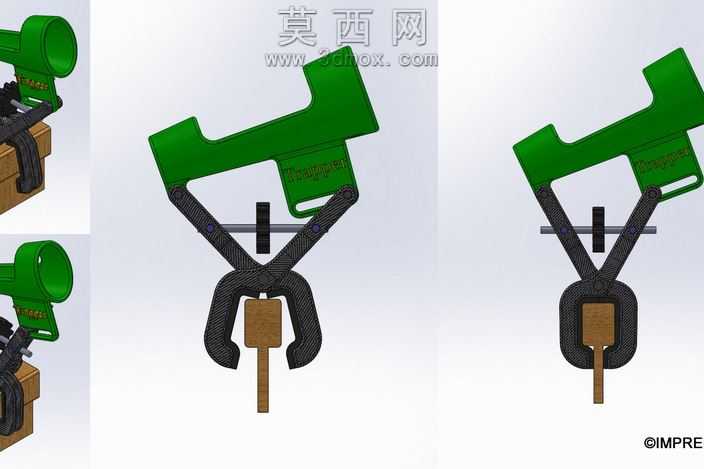

本作品为户外垂钓场景使用的夹式鱼竿固定支架，采用三维参数化建模完成整体结构设计，建模过程中对各功能部件进行独立草绘、特征拉伸与装配约束，确保各活动部件的运动行程符合实际使用需求。模型整体分为上部鱼竿承托结构、中部联动铰接结构、下部夹持锁紧结构三个核心功能模块，上部承托部位采用符合鱼竿杆身弧度的开口造型，边缘做圆角过渡处理，避免刮伤鱼竿漆面；中部采用双铰接臂的联动结构，通过横向销轴实现开合动作的同步传导，铰接部位预留合理的装配间隙，保证结构活动顺畅无卡滞；下部夹持结构采用大开口钳式造型，可适配不同厚度的钓台、护栏、船舷等安装基面，夹持接触面做防滑纹理设计，提升固定后的稳定性。渲染阶段采用哑光工程塑料材质模拟主体绿色部件，表面添加细微的磨砂质感还原注塑件的真实触感，铰接臂与夹持部位采用哑光黑色尼龙材质，中部锁紧压块采用仿木质纹理材质，场景搭建采用纯白无影背景，搭配柔和的多角度打光，清晰呈现各部件的结构轮廓与装配关系，同时通过不同角度的爆炸视图与装配视图展示，直观呈现产品的开合状态与使用形态。设计过程中充分考虑户外使用的实用性需求，整体结构无多余冗余部件，一体成型的主体部件减少了装配工序，铰接部位的销轴采用标准件设计，便于后期维护更换，夹持结构的锁紧力通过杠杆结构实现放大，无需额外工具即可完成快速固定与拆卸，上部承托结构的角度可随铰接臂调整，适配不同垂钓场景下的鱼竿摆放角度需求，兼顾了结构可靠性与使用便捷性。
