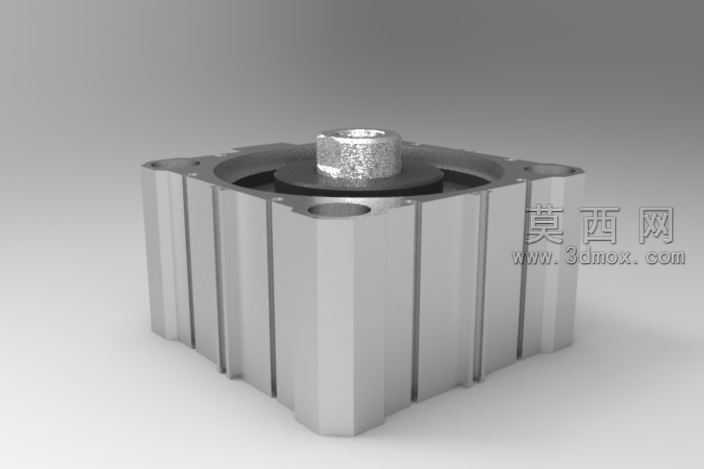

SMC型CDQ2B薄型气缸三维结构模型

本模型为SMC CDQ2B系列薄型气缸的三维参数化建模作品，建模过程严格遵循该系列气缸的实际尺寸规范与结构特征，采用SolidWorks软件完成全参数化设计，所有特征尺寸均可通过参数表直接修改，可适配不同缸径、行程的同系列气缸快速改型需求。建模阶段首先完成气缸主体铝型材缸筒的结构搭建，还原薄型气缸特有的短行程、紧凑型方形缸体设计，缸体外壁的散热筋条采用阵列特征完成，精准还原实际产品的加强筋结构与安装孔位布局，缸体端面的定位槽、密封槽均按照实际密封件尺寸绘制，保证结构的装配合理性。其次完成活塞组件的建模，包含活塞本体、活塞杆、密封件安装位、端部连接螺纹等细节，活塞与缸筒的配合间隙按照气动元件的常规公差设定，还原内部气腔的空间结构，可直观展示气缸的进气、出气通路与活塞运动行程。端盖部分采用一体化建模方式，还原端盖上的气口螺纹、安装定位孔、缓冲密封圈槽等细节，端部的活塞杆伸出端防尘圈安装位也做了精细化还原，保证模型结构与实物完全一致。渲染阶段采用金属材质系统，缸体部分赋予磨砂铝合金材质，还原铝型材挤压成型后的哑光金属质感，表面做细微的颗粒纹理处理，模拟实际气缸的阳极氧化表面效果；活塞杆部分赋予抛光金属材质，添加轻微的反光与磨损质感，还原活塞杆表面的镀铬处理效果；密封件部分赋予黑色橡胶材质，添加适当的粗糙度与哑光属性，区分金属与非金属部件的视觉差异。场景布光采用三点布光法，主光源从侧上方打亮气缸主体，突出缸体筋条的立体感与金属质感，辅光源补亮暗部细节避免死黑，背光源勾勒气缸轮廓，让整体结构层次清晰，可直观展示薄型气缸紧凑的结构特点与各部件的装配关系。设计过程中充分考虑了气动元件的工程实用性，所有安装孔位、连接尺寸均符合SMC CDQ2B系列的官方样本参数，模型可直接用于气动回路的装配仿真、设备布局演示、工装设计参考等场景，能够帮助设计人员快速完成气动系统的布局校验，也可作为气动元件教学演示的直观模型，清晰展示薄型气缸的内部构造与工作原理，相较于传统的二维图纸，三维模型能够更直观地呈现各部件的位置关系与装配逻辑，降低设计与教学过程中的理解成本。
