160A直流双极塑壳断路器结构设计

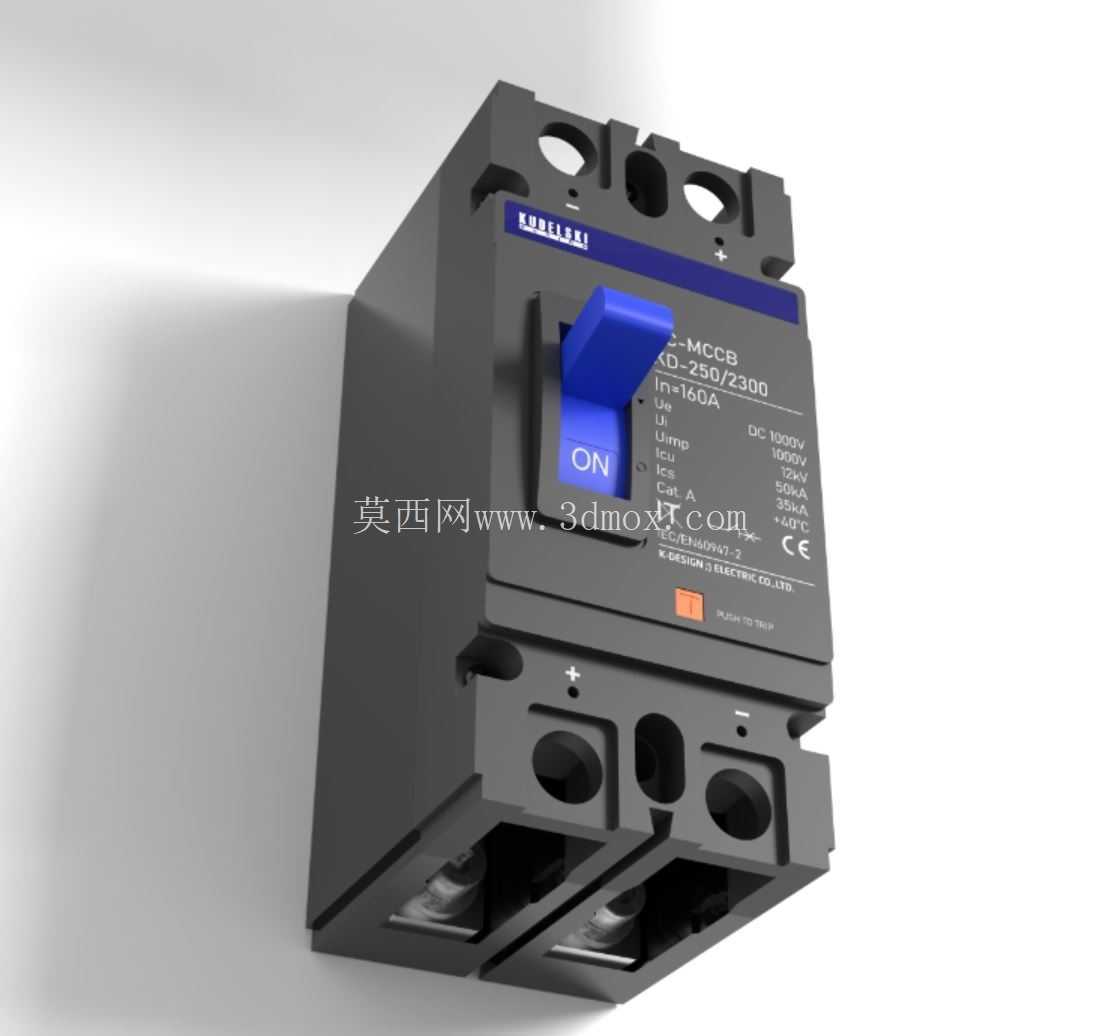

　　这款160A直流双极塑壳断路器，是面向直流配电场景开发的保护类器件，在离网光伏储能系统、直流充电桩配电回路、工业直流供电母线这类场景中应用广泛，核心作用是在回路出现过载、短路故障时快速切断电路，避免故障范围扩大，保护后端用电设备与线路安全。从结构设计来看，整体采用模块化塑壳封装，外壳选用高强度阻燃工程塑料，兼顾绝缘性能与抗冲击能力，能够在配电柜体内部的紧凑安装空间内抵御日常运维中的磕碰，同时满足电气间隙的安全要求。操作手柄采用醒目的蓝色设计，合闸状态下手柄处于上方ON位置，分闸时向下扳动，操作行程经过优化，扳动时的阻尼感清晰，能够避免误操作，同时手柄的凸起高度符合人体工程学设计，戴绝缘手套操作时也能准确施力。

　　进出线端采用上下对称的接线端子布局，每个极都配备独立的接线腔，端子处设置了清晰的正负极标识，避免接线时极性接反，接线端子的压紧结构采用大扭矩螺丝设计，能够适配16平方到50平方的多股铜芯电缆，压紧后接触电阻小，大电流通过时不会出现异常发热。灭弧室结构针对直流电路的灭弧特性做了优化，因为直流电路不存在自然过零点，灭弧难度远高于交流断路器，这款产品的灭弧栅片采用多段式导磁结构，能够快速将故障产生的电弧拉入灭弧室分割成短弧，快速冷却熄灭，避免电弧持续灼烧触头导致器件损坏。

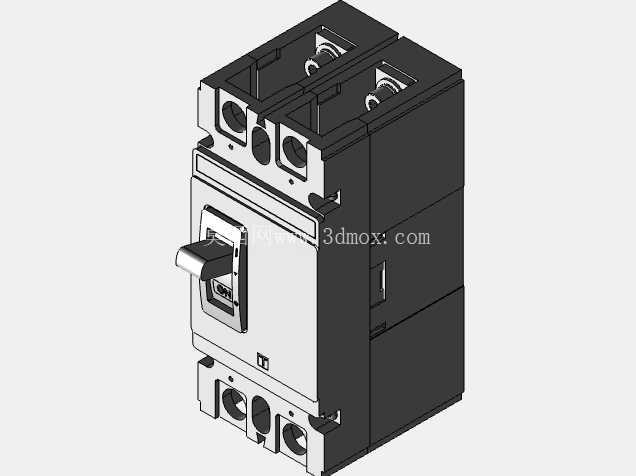

　　从安装边界来看，整体外形采用标准导轨兼容加螺丝固定的双重安装设计，既可以卡在标准35mm电气导轨上快速装配，也可以通过壳体背部的四个安装孔用螺丝固定在安装板上，安装孔位的间距符合低压电器的通用安装规范，替换同规格旧器件时不需要重新打孔调整。壳体侧面预留了辅助触点的扩展接口，后续可以根据使用需求加装辅助信号触点，把断路器的分合闸状态上传到配电监控系统，实现远程状态监测。触头系统采用银合金材质，抗熔焊性能优异，在160A额定电流下长期工作时温升控制在标准允许范围内，短路分断时能够承受瞬时大电流的冲击而不出现熔焊粘连。

　　产品的操作机构采用四连杆结构，分合闸速度与手动操作速度无关，能够保证故障时快速脱扣，脱扣电流值经过精准校准，过载长延时保护、短路瞬时保护的动作特性匹配直流配电系统的保护需求，在光伏组串的直流侧出现组件短路、线缆绝缘破损接地等故障时，能够在规定时间内切断回路，避免引发火灾等安全事故。在储能系统的直流汇流柜中，这款断路器可以作为汇流回路的主开关，同时承担回路分合与故障保护的作用，双极结构能够同时切断正极与负极线路，相比单极断路器的保护安全性更高，避免单极切断后另一极仍然带电带来的运维安全隐患。壳体表面的参数标识采用激光雕刻工艺，长期使用不会出现磨损脱落，运维人员巡检时可以清晰查看额定电流、分断能力等参数，接线腔的挡板设计能够防止接线时螺丝或线缆碎屑掉入壳体内部引发短路故障，端子处的压线板采用弧形设计，压紧电缆时不会损伤线芯，保证连接的可靠性。
