家用遥控器寻位装置结构设计

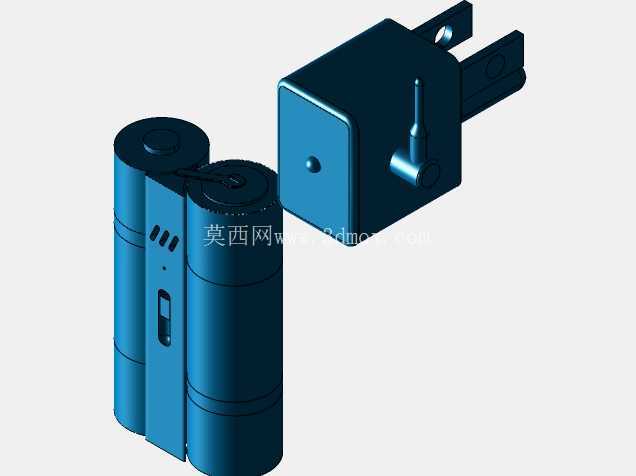

　　日常居家场景中，电视、空调、机顶盒等家电配套的红外遥控器常因随意放置出现遗失问题，用户翻找耗费大量时间，该装置正是针对这一高频痛点开发的实用型电子辅助配件，整套结构分为接收端与触发端两个独立单元，无需对现有遥控器做任何改装即可适配使用。接收端整体采用扁平长条式结构设计，厚度控制在6mm以内，可直接叠放在两节AA或AAA电池之间，完全适配常规遥控器的电池仓内部空间，不会额外占用仓体容积，也不会影响电池仓盖的正常闭合；接收端取电直接依托叠放位置的电池串联回路，无需额外配置独立供电电池，供电回路做了低功耗优化，静态待机电流控制在微安级，不会额外消耗电池电量，也不会对遥控器本身的供电稳定性造成干扰。

　　接收端内部集成了无线信号接收模块与微型蜂鸣提示单元，侧面预留了微型状态指示灯开孔，当接收到触发端发出的特定频段无线信号时，蜂鸣器会发出连续的提示音，同时指示灯同步闪烁，用户可通过声光信号快速定位遥控器的放置位置，哪怕遥控器被压在靠垫、杂志下方，提示音也能穿透常规遮挡物传递到人耳可识别的范围。触发端采用墙插式一体化结构，整体外形与常规手机充电器大小接近，背部集成国标两相插脚，可直接插入家用墙面86型插座取电，无需额外布线或外接电源；触发端正面设置了单枚触发按键，用户发现遥控器遗失时，只需按下该按键即可发出匹配的无线触发信号，信号覆盖范围可满足常规三居室住宅的室内使用需求，穿墙信号衰减控制在合理区间，不会出现房间内信号盲区。

　　整套装置的结构设计充分考虑了通用适配性，接收端的外形尺寸做了圆角过渡处理，边缘无尖锐棱角，安装时不会刮伤遥控器电池仓的内壁塑料；两个单元的无线配对采用出厂预匹配设置，用户拿到手无需自行对码，安装电池、插入插座即可直接使用，操作门槛极低。结构建模过程中对两个单元的内部元器件布局做了紧凑化处理，接收端内部的电路板、蜂鸣器、指示灯均沿长度方向排布，最大限度压缩整体厚度，确保能适配绝大多数采用两节串联电池供电的遥控器；触发端内部的降压模块、无线发射模块、按键结构做了分层排布，插脚位置做了加强筋设计，反复插拔也不会出现插脚松动或壳体开裂的问题。

　　考虑到实际使用中的误触问题，触发端的按键做了1.2mm的按压行程设计，需要施加一定力度才能触发信号发射，避免日常打扫或物品触碰导致的误报警；接收端的提示音音量设置在55-65分贝区间，既能够保证在室内环境下清晰可闻，也不会因音量过大造成突兀的噪音干扰。整套结构的外壳均采用ABS阻燃材质，触发端的壳体满足墙插类电子产品的阻燃要求，长期插在插座上也不会因发热产生安全隐患；接收端的壳体采用耐温ABS材质，可耐受电池仓内的常规工作温度，不会出现壳体变形或元器件脱落的问题。
