复古便携式手提调频调幅收音机结构设计

　　这款复古手提式收音机的结构设计，首先围绕民用广播接收的核心使用场景展开，覆盖居家桌面摆放、户外短途携带、复古场景陈设三类核心使用需求，整体结构在满足收音功能落地的前提下，最大化还原上世纪中后期民用便携收音机的复古质感，同时兼顾日常使用的结构可靠性。从实际用途来看，该产品核心功能是接收中波、调频波段的广播信号，为用户提供音频广播播放服务，同时复古化的外观设计也可作为复古风格空间的陈设摆件，适配复古主题咖啡馆、怀旧风格家居、老物件陈列展的场景使用需求。

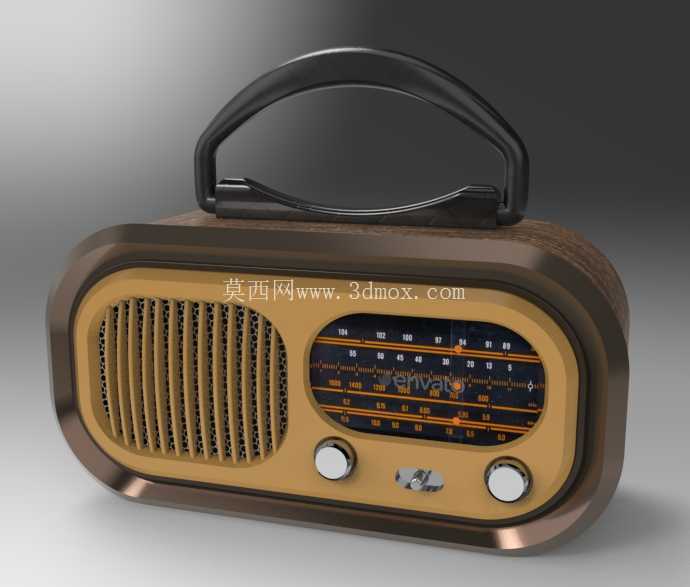

　　在功能特性的结构落地上，整机前端设置两个金属质感调节旋钮，分别对应频率调谐与音量调节功能，旋钮采用内嵌式安装结构，旋钮端面与机身前面板保持齐平的视觉效果，同时旋钮的旋转阻尼经过结构设计优化，既保证调节时的段落感清晰，也避免长期使用后旋钮出现松垮晃动的问题。频率显示窗采用内嵌式安装，透明视窗与前面板的贴合处做了止口结构设计，既可以避免灰尘进入机身内部污染刻度盘，也能保证视窗安装后无凸起错位，维持前面板的整体视觉完整性。机身左侧的格栅区域为扬声器出声孔，格栅采用等距竖向栅条结构，栅条的间距经过声学验证，既不会因为栅条过密阻碍声音传播，也不会因为栅条过宽导致内部扬声器直接外露影响美观，栅条与前面板为一体化结构设计，减少后续装配的拼接缝隙。

　　顶部的手提结构是这款产品便携属性的核心设计点，提手采用弧形人体工学造型，弧度贴合成年人手部握持的自然曲线，提手与机身的连接位置采用隐藏式转轴结构，转轴处设置阻尼限位结构，提手抬起时可以在任意角度悬停，放下时可以完全贴合机身顶部轮廓，不会出现松垮垂落的问题，提手表面做了哑光质感处理，握持时不易打滑，同时避免长期握持留下指纹污渍。机身外壳采用圆角包边结构，所有外露的边角都做了大圆弧过渡处理，既避免尖锐边角在携带过程中造成磕碰损伤，也进一步强化了复古产品的圆润视觉质感。

　　从设计思路的落地逻辑来看，整机采用前后壳拼接的装配结构，前后壳的拼接止口设置在机身侧面的中线位置，拼接缝隙控制在0.1mm以内，装配完成后从正面和顶部观察不会看到明显的拼接缝，维持外观的整体感。内部的电路主板、扬声器、电池仓都采用独立的安装定位柱结构，每个零部件都设置对应的定位槽与固定螺柱，装配时不需要额外调整位置即可精准对位，减少装配工序的复杂度，同时也能避免日常使用过程中内部零部件出现移位松动的问题。前面板的配色采用暖棕与米黄的复古撞色设计，色彩分区的边界刚好对应内部不同零部件的安装区域，比如米黄色区域刚好覆盖调谐窗、调节旋钮与扬声器格栅的安装范围，棕色区域作为外壳的主体包裹结构，色彩分区与结构分区保持一致，不需要额外做装饰件拼接即可实现撞色效果。

　　在外形尺寸与安装边界的设计上，整机的横向宽度控制在260mm左右，纵向高度包含提手放下状态为140mm，机身厚度为80mm，整体尺寸刚好可以放置在常规书桌的边角位置，不会占用过多桌面空间，同时手提状态下的整体重量控制在800g以内，成年人单手提携不会有明显的负重感。机身底部设置四个隐藏式硅胶脚垫，脚垫的安装高度为2mm，既可以保证机身放置在光滑桌面时不会打滑，也能抬升机身底部与桌面的间隙，避免桌面的水渍、污渍直接接触机身外壳，同时脚垫为内嵌式安装，从正面和侧面观察都不会看到脚垫结构，不会破坏机身的整体复古外观。扬声器的安装位置距离前面板格栅的距离为5mm，这个间隙既可以保证扬声器振膜振动时不会触碰格栅结构，也能让声音经过格栅的扩散后更加柔和，避免声音过于尖锐。调谐窗的内部刻度盘与透明视窗的间隙为2mm，避免刻度盘与视窗摩擦导致刻度磨损，同时这个间隙也不会让用户观察刻度时出现明显的视差，保证频率调节时的读数准确。两个调节旋钮的中心间距为80mm，旋钮直径为20mm，这个间距可以保证用户调节两个旋钮时不会出现手指互相干扰的问题，旋钮的突出高度为8mm，刚好适合手指捏合旋转，不会因为突出过高容易磕碰，也不会因为突出过矮导致调节时打滑。
