迷你Ga6通讯模块电路板结构设计

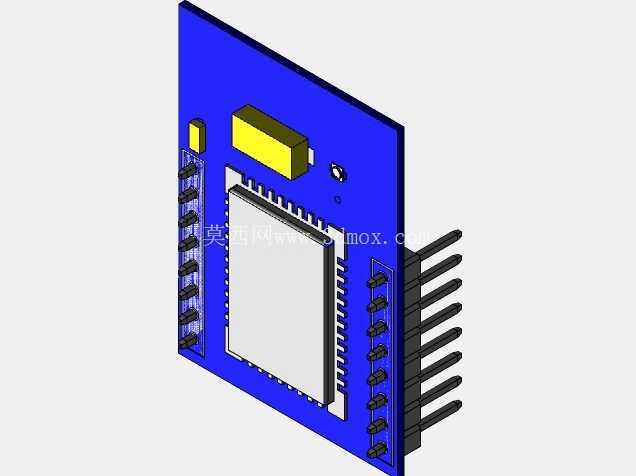

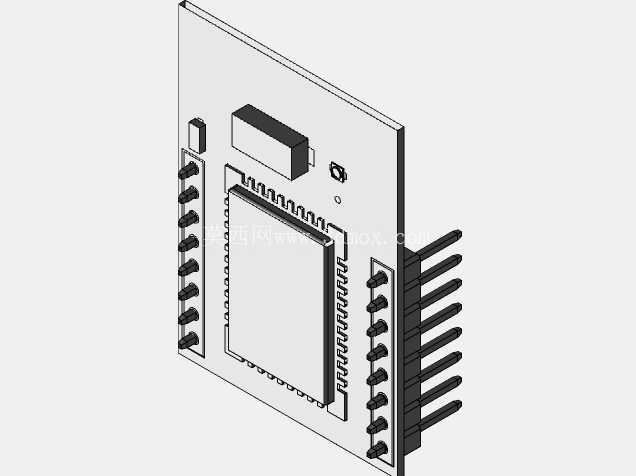

　　从结构设计层面来看，模块主体的PCB基板采用蓝色阻焊层工艺，板上核心通讯芯片通过四周的焊盘直接焊接在基板中央，芯片表面预留了散热接触平面，在密闭式设备外壳内安装时，可以直接贴合导热硅胶垫将工作热量传导至设备外壳，无需额外加装散热鳍片即可满足长时间连续通讯的散热需求。板载的黄色矩形元件为供电滤波电容，布置在芯片供电引脚的近端，能够有效降低供电线路的纹波干扰，避免通讯过程中出现信号丢包的问题；板边的小型轻触按键为模块复位按键，凸起高度控制在1.2mm以内，既方便生产调试阶段的手动复位操作，又不会因为凸起过高干涉上层结构的安装。在工业物联网终端、小型远程数据采集设备的硬件选型环节，这类板载式通讯模块的结构适配性往往是决定整机集成效率的核心因素之一。不同于外置式通讯模组需要额外预留接口安装空间、配置独立固定结构的设计逻辑，这款迷你Ga6模块采用直插排针与主板对接的安装形式，排针引脚沿板边两侧排布，一侧为长排直插引脚，另一侧为等间距排针，能够直接插焊在主控电路板对应的焊盘孔位上，省去了额外的连接器转接结构，大幅压缩了整机内部的堆叠空间。

　　模块的安装边界尺寸经过紧凑化设计，基板整体长宽比例适配多数小型物联网终端的主板预留空间，排针引脚的间距采用标准2.54mm工业级间距，兼容通用的PCB封装库，结构设计人员在绘制主板图纸时可以直接调用标准封装，无需单独绘制定制化封装，能够有效缩短硬件开发的周期。在实际应用场景中，这类模块常被集成在远程抄表终端、小型安防报警设备、车载定位终端、工业设备远程状态监测节点中，负责实现设备与云端平台的GSM网络数据传输，支持短信、语音、GPRS数据透传等基础通讯功能。

　　设计过程中充分考虑了批量生产的工艺要求，板上所有元件均采用表面贴装工艺加工，除两侧排针外无需要手工焊接的插件元件，能够适配全自动SMT生产线的加工流程，降低生产环节的人工成本；板角预留的定位孔直径为3mm，在震动较强的工业应用场景中，可以通过铜柱将模块与主控板进行二次固定，避免长期震动导致排针焊点脱焊的问题。模块侧面的排针引脚定义按照通用GSM模块的标准定义排布，能够与同尺寸的其他型号通讯模块实现pin对pin兼容，在产品迭代更换通讯方案时，无需重新设计主控板的结构与走线，直接替换模块即可完成硬件升级，大幅降低产品迭代的结构改造成本。

　　从结构强度角度来看，基板采用1.6mm厚度的FR-4玻纤板制作，能够承受常规插拔、焊接过程中的应力，不会出现基板变形导致元件虚焊的问题；板上元件的布置避开了板边的安装应力区，在通过螺丝固定模块时，紧固应力不会传递到核心芯片的焊盘位置，避免长期应力作用下出现焊盘开裂的故障。在进行整机结构设计时，需要注意在模块对应位置预留足够的净空区域，尤其是天线馈点位置不能有金属结构遮挡，避免影响GSM信号的接收灵敏度；模块上方的结构件需要预留至少2mm的间隙，避免结构件挤压板上元件导致元件损坏。
