DPDT自锁直角钥匙按钮开关结构设计

　　做小型工控板卡、便携检测设备的结构设计时，板载操作元件的选型和建模往往是容易被忽略却直接影响整机装配可靠性的环节，这款DPDT自锁式钥匙按钮开关，就是针对高密度PCB板载安装场景设计的操作元件，在实际项目中多用于需要权限管控的功能切换、模式锁定操作位。从实际使用场景来看，这类开关常出现在小型工业手持终端、测试治具面板、嵌入式控制模块的板载操作区，区别于普通轻触开关的瞬时触发特性，它的自锁结构可以在钥匙按压旋转后保持触点通断状态，不需要持续施加按压力，适合需要长期保持工作模式切换的电路节点，比如设备校准模式锁定、电源回路的权限通断、双路信号的切换控制，DPDT双路双掷的触点结构可以同时控制两条独立回路，在紧凑的板卡空间里省去了布置两个独立开关的位置，大幅提升PCB板面的利用率。

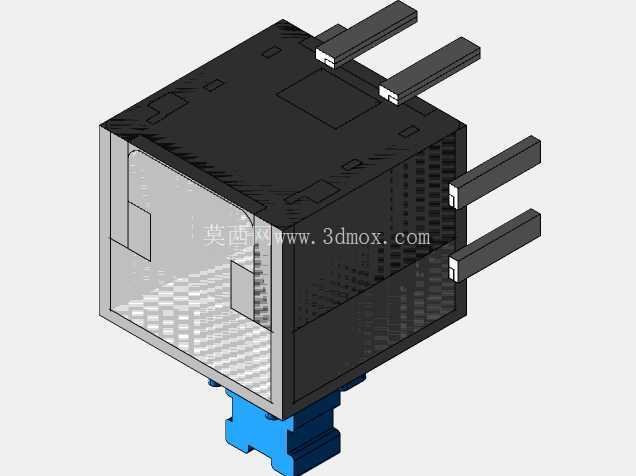

　　设计这款开关的三维模型时，首先要卡准的就是安装边界尺寸，本体外形控制在5.8mm×5.8mm的方形截面，整体高度从PCB安装面到按键顶端为10.1mm，这个尺寸是严格匹配高密度PCB板的元件布局规范的，引脚采用直角插装结构，引脚间距、引脚伸出长度都按照常规波峰焊的工艺要求设定，建模时特意还原了引脚的倒角细节，避免结构设计时出现引脚与PCB焊盘对位偏差的问题，安装时不需要额外的固定法兰，直接通过插脚焊接在PCB通孔上就能完成固定，底部的蓝色定位基座在建模时做了和PCB安装孔位对应的限位凸台，实际装配时可以快速卡入板上的定位孔，防止焊接过程中开关本体偏移倾斜。

　　从功能结构来看，开关的自锁机构内置在黑色方形本体内部，建模时虽然不需要完全还原内部的锁止弹片细节，但本体的内部空腔尺寸是按照实际零件的装配公差预留的，钥匙操作端的按压行程、旋转锁止的角度都和实物参数保持一致，外壳的侧壁做了细微的防滑纹理处理，不仅是还原外观细节，更重要的是在结构干涉检查时，可以准确模拟外壳与周边元件的安全间隙——在高密度板卡上，开关周边往往会布置贴片电容、接线端子等元件，0.5mm的间隙偏差都可能导致装配时元件磕碰，所以模型的外形尺寸公差控制在0.02mm以内，完全满足结构干涉检查的精度要求。

　　在实际选型建模过程中，这类板载开关的三维模型最容易出问题的地方就是引脚的位置和长度，很多通用模型会把引脚做的过长或者位置偏移，导致导出PCB工程图时焊盘位置错误，这款模型的六个插脚（两路触点各三个引脚，包含公共端、常闭、常开端）的位置完全按照行业通用的封装尺寸设定，直角弯折的角度严格控制在90度，引脚的横截面尺寸匹配标准通孔焊盘的孔径，结构工程师在做整机装配时，可以直接把模型调入装配体，和PCB板、周边外壳结构做配合检查，不需要反复调整尺寸。另外开关的操作端突出高度10.1mm，是从PCB板面算起的总高度，在做外壳开孔设计时，可以直接根据这个高度计算面板需要预留的按键行程空间，不需要额外留过多余量，避免出现按键凹陷或者突出过多影响操作手感的问题。

　　这类钥匙式自锁按钮和普通无锁按钮的应用场景有明确区分，带钥匙操作的结构可以避免无关人员误触，在一些需要权限操作的设备上，比如小型工控模块的参数设置位、测试设备的校准触发位，只有持有对应钥匙的操作人员才能触发开关切换状态，大幅降低现场误操作的概率。建模时特意还原了钥匙插入端的接口轮廓，方便结构工程师设计配套的防尘帽或者操作标识，外壳的黑色主体部分采用阻燃工程塑料的材质模拟，底部蓝色基座为耐高温的焊接工艺适配材质，在做热仿真分析时，也可以根据材质参数赋予对应的热属性，满足整机热设计的基础检查需求。

　　从装配工艺角度考虑，这款开关的模型特意拆分了本体、基座、引脚三个独立的结构部分，在做装配动画或者工艺文件输出时，可以清晰展示焊接装配的顺序，先将开关引脚对准PCB通孔插入，基座的限位凸台卡入PCB定位孔，确认本体与板面垂直后再进行波峰焊或者手工焊接，避免出现引脚虚焊、本体歪斜的问题。对于做小型电子设备结构设计的工程师来说，这类精准的板载元件模型可以大幅减少反复核对样品尺寸的时间，在方案设计阶段就能完成整体布局的干涉检查，避免后期打样时出现元件装配冲突的问题，尤其是在空间极度紧凑的便携设备内部，每一个元件的尺寸偏差都可能导致整个外壳结构需要重新修改，精准的三维模型是提升设计效率的关键基础。
