DKZ10-25快装式电缆穿线连接插座

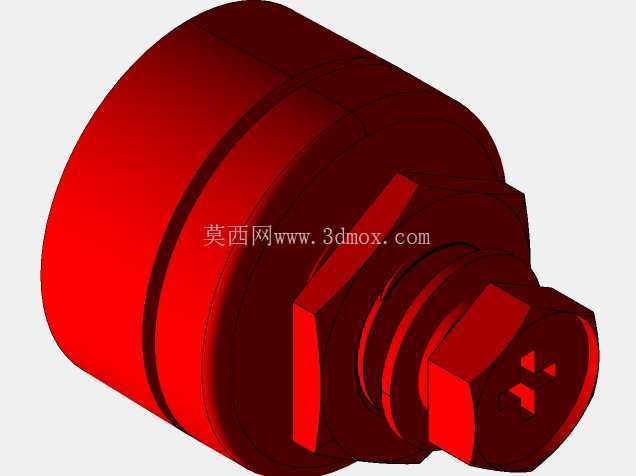

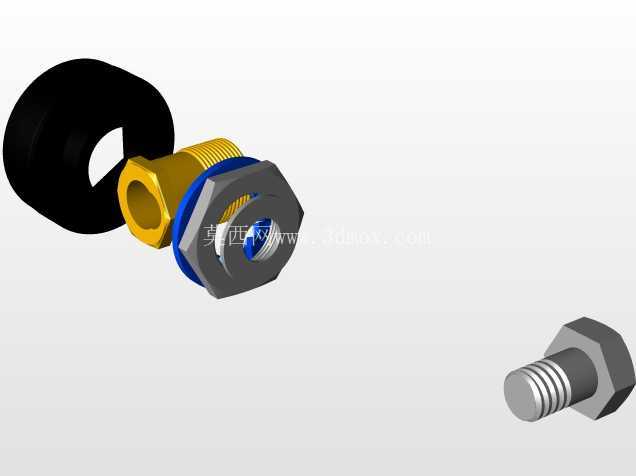

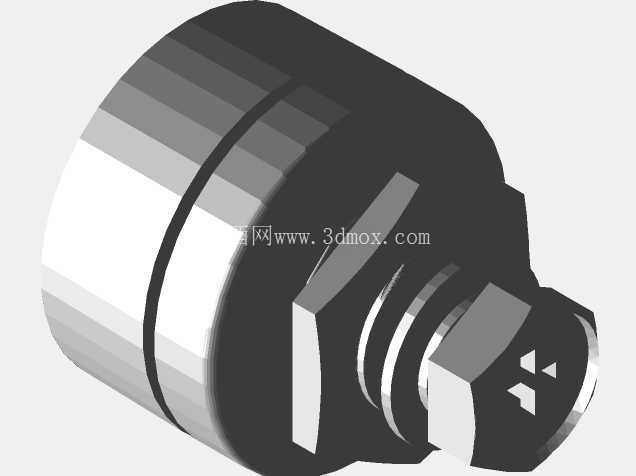

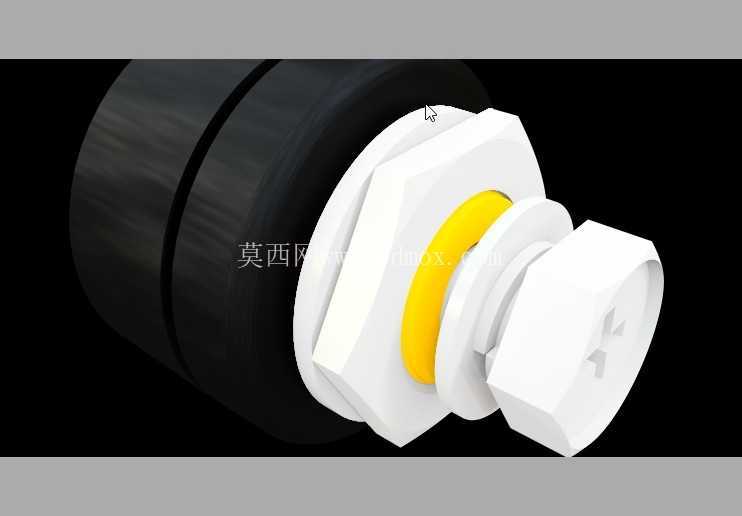

　　这款快装插座的整体结构采用分体快装逻辑，主体基座为带外六角限位台的圆柱结构，六角台的尺寸刚好适配常用开口扳手的卡位，安装时不需要额外定制工装，用常规呆扳手就能完成基座在柜体开孔处的锁紧固定，基座内侧预留的密封槽适配丁腈橡胶材质的平垫圈，安装后能在柜体开孔位置形成IP65级的静态密封，避免户外工况下的雨水、粉尘顺着开孔进入柜内影响电气元件运行。和传统电缆接头不同的是，这款快装插座的线缆锁紧模块采用了斜瓣式胀紧结构，不需要拆分多个零散零件，只需要将剥好外护套的电缆直接插入插座中心通孔，再将前端的锁紧螺帽旋入基座，螺帽内侧的锥面就会同步推动内部的弹性胀瓣向内收缩，均匀包裹在电缆外护套表面，既可以实现线缆的轴向抗拉固定，避免设备运行过程中线缆受外力拉扯导致接线端子松脱，又能配合胀瓣内侧的密封胶圈实现线缆穿入位置的动态密封，哪怕线缆受外力出现小幅晃动，密封面也不会出现间隙。在户外配电柜、工业控制机箱、成套电气设备的柜体穿线作业场景里，电缆进出柜体位置的密封与固定一直是现场装配的高频痛点，传统的电缆格兰头需要拆分多个零件逐一套入线缆再旋转锁紧，在狭小的柜内空间操作时往往要耗费大量装配时间，遇到多根线缆并行排布的情况还容易出现锁紧扭矩不均、密封胶圈错位的问题，DKZ10-25规格的快装电缆插座正是针对这类现场痛点优化设计的穿线连接部件。

　　从安装边界来看，这款插座适配的柜体开孔直径为25mm，基座穿入柜体后的有效螺纹长度适配1.5mm到4mm厚度的柜体板材，不管是常见的冷轧钢喷塑柜体、不锈钢户外柜还是工程塑料材质的绝缘配电箱，都能直接匹配开孔尺寸安装，不需要额外扩孔或者加装转换衬套；插座中心的穿线通孔适配外径10mm到14mm的多芯控制电缆、橡套软电缆，覆盖了工业现场绝大多数低压控制回路、信号传输回路的常用线缆规格，选型时只需要确认线缆外径和柜体板厚就能直接匹配，不需要核对复杂的零件适配参数。

　　在结构设计的细节上，这款快装插座的所有外露棱角都做了R0.5的圆角倒钝处理，装配过程中不会划伤线缆外护套，也不会刮伤作业人员的手部；锁紧螺帽的外侧设计了轴向的防滑筋，当安装空间受限无法使用扳手时，作业人员徒手就能施加足够的锁紧力完成初步固定，后续再用扳手补紧到标准扭矩即可；内部的弹性胀瓣采用改性尼龙材质注塑成型，本身具备足够的结构强度和耐老化性能，长期在-20℃到80℃的工况环境下使用不会出现脆裂、松弛的问题，密封胶圈采用耐油丁腈橡胶，适配工业现场常见的矿物油、切削液飞溅场景，不会因为接触油污出现过早老化失效的情况。

　　实际现场应用中，这类快装电缆插座除了常规的柜体穿线场景，还可以用在设备现场的分线盒、传感器接线盒的线缆进出位置，相比传统的接头零件，单点位的装配时间可以缩短60%以上，尤其是在批量装配的成套设备生产线上，能有效降低一线装配人员的操作强度，减少因为零件漏装、错装导致的密封不良返工问题；结构上没有容易脱落的小零件，哪怕是高空作业的现场安装场景，也不会出现零件掉落丢失的问题，适配复杂现场的装配作业需求。建模过程中对各个配合面的公差做了精准匹配，基座和锁紧螺帽的螺纹配合采用6H/6g的标准公差，装配时不会出现卡滞、滑牙的问题，胀瓣的收缩行程经过反复校核，当螺帽完全锁紧时，胀瓣的内圈尺寸刚好适配对应规格线缆的最小外径，不会出现锁紧过度压伤线缆外护套、或者锁紧不足导致线缆松动的问题，密封胶圈的压缩量控制在合理区间，既能保证足够的密封比压，又不会因为压缩量过大导致胶圈永久变形失去密封性能。
