立式带底座道路指示路牌结构设计

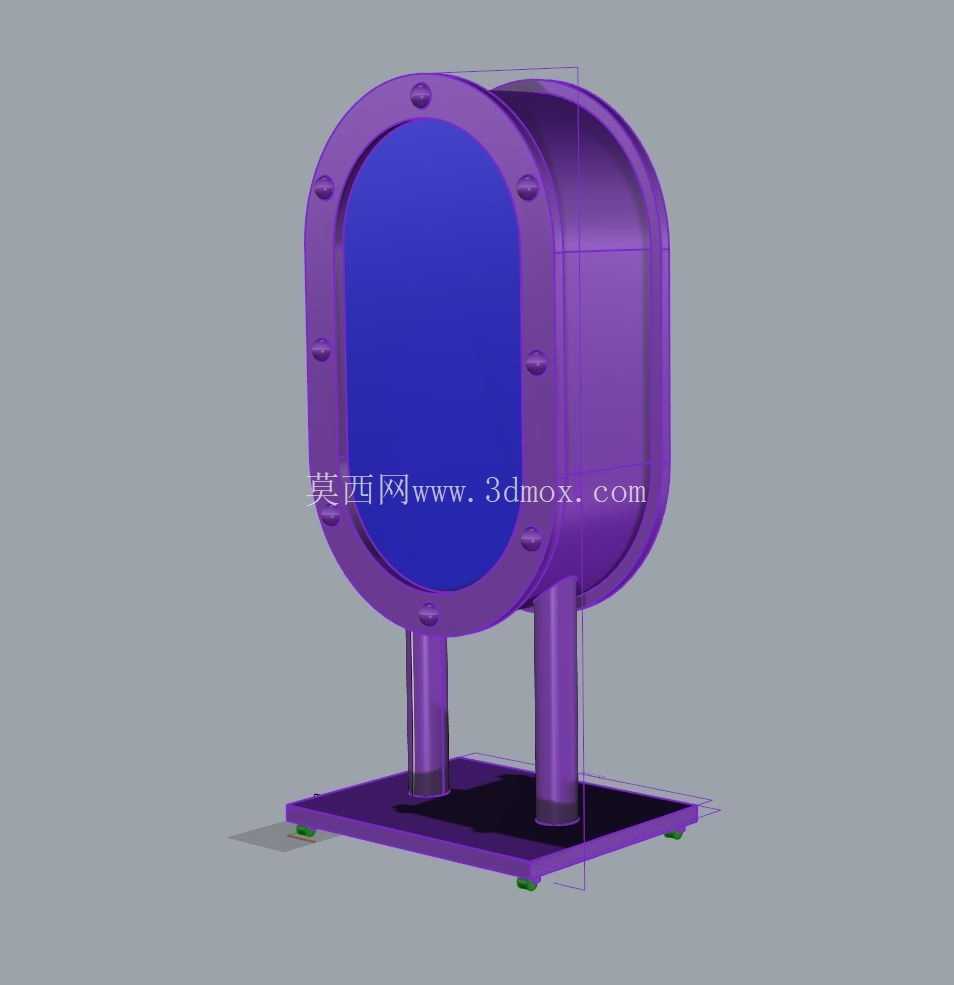

　　这款立式路牌结构主要面向临街商铺导视、园区内部路径指引、临时活动区域标识等场景使用，区别于常规市政道路的大型悬臂式路牌，整体结构更紧凑，安装流程更简便，适配小范围区域的标识布设需求。从结构组成来看，整体分为标识面板、密封边框、支撑立柱、安装底座四个核心部分，标识面板采用圆角长圆形造型，相比直角矩形面板，边角做圆弧过渡后能减少磕碰风险，在人流密集的商铺出入口、步行街区域使用时，能降低行人意外剐蹭受伤的概率，同时圆弧造型也更贴合沿街商业场景的视觉风格，不会过于生硬。

　　密封边框围绕标识面板一周布置，边框上均匀分布紧固点位，通过紧固件将面板与后部的腔体结构压紧密封，腔体内部可预留标识张贴、发光组件安装的空间，若需要做夜间发光标识，可直接在腔体内布设灯板与走线，边框的压紧结构能避免雨水、灰尘进入腔体内部，适配户外露天使用的防护需求。支撑部分采用两根平行的圆柱形立柱，区别于单立柱结构，双立柱的支撑形式能抵消单侧受力带来的倾覆力矩，即使受到侧向的风力碰撞、行人意外倚靠，整体结构也能保持稳定，不会出现单立柱常见的偏转、歪斜问题；立柱与上部腔体、下部底座的连接位置均做了贴合过渡，避免应力集中导致的连接部位断裂，长期使用下结构可靠性更高。

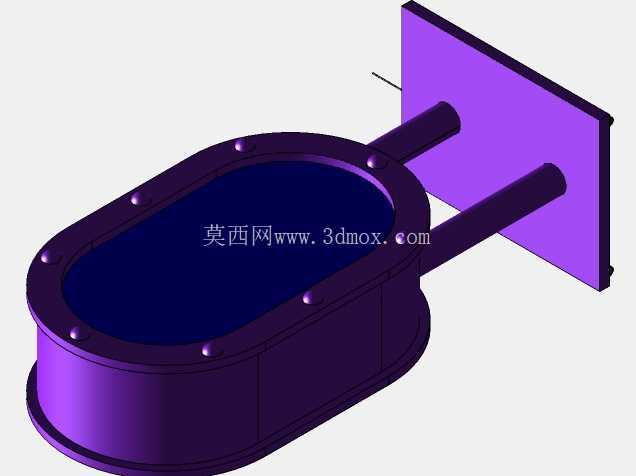

　　底部安装底座为方形平板结构，底座四角预留安装固定点位，可通过膨胀螺栓直接固定在硬化地面上，也可根据临时使用需求，在底座上加装配重块实现无打孔快速布设，适配不同场景的安装条件；底座底部预留了调平脚垫的安装位置，当地面存在轻微不平整时，可通过调整脚垫高度保证整体结构竖直，避免标识面板倾斜影响视觉识别效果。建模过程中需要注意坐标系的匹配，竖向支撑的轴向需要与建模环境的Z轴对齐，保证后续导入渲染、工程出图环境时，结构的竖直方向与软件默认重力方向一致，减少后续调整坐标系的重复工作；各部件的连接位置需要做贴合面的公差预留，边框与面板的压紧面预留密封件的安装间隙，立柱与上下连接座的配合面预留装配公差，保证实际生产加工后能顺利完成装配，不会出现干涉无法组装的问题。

　　从安装边界来看，整体结构的占地范围仅为底座方形区域，不会占用过多通行空间，双立柱之间的空隙也不会遮挡行人视线，适合布置在商铺门口、园区岔路口、活动场地入口等位置，既起到路径指引、信息告知的作用，也不会对正常通行造成阻碍。结构的材质适配性较强，边框与支撑结构可采用金属材质做喷涂处理，面板可采用亚克力、金属板等不同材质，根据使用场景的防护需求、视觉效果要求灵活选择，不需要大幅调整结构尺寸即可完成材质替换。
