仿真电动雪茄手持雾化设备结构设计

　　这款手持类仿真烟具产品的结构设计，核心围绕单手握持的人机交互逻辑展开，整体采用圆柱类修长构型，主体段直径控制在18mm区间，总长度控制在110mm范围，刚好适配成年男性手掌自然握持的尺寸边界，不会出现握持时硌手或者滑脱的问题，日常放置于常规烟盒、牛仔裤口袋都不会有突出的异物感，满足便携携带的使用需求。产品外壳采用分段式拼接结构，上下两端为哑光黑色硬质塑胶段，中间主体为亮面红色装饰段，拼接处做了0.1mm的错位公差控制，装配后不会出现明显的段差缝隙，既保证外观的视觉整体性，也方便后期做表面工艺处理，不同色段可以分别做喷涂、晒纹工序，避免分色遮蔽带来的工艺瑕疵。

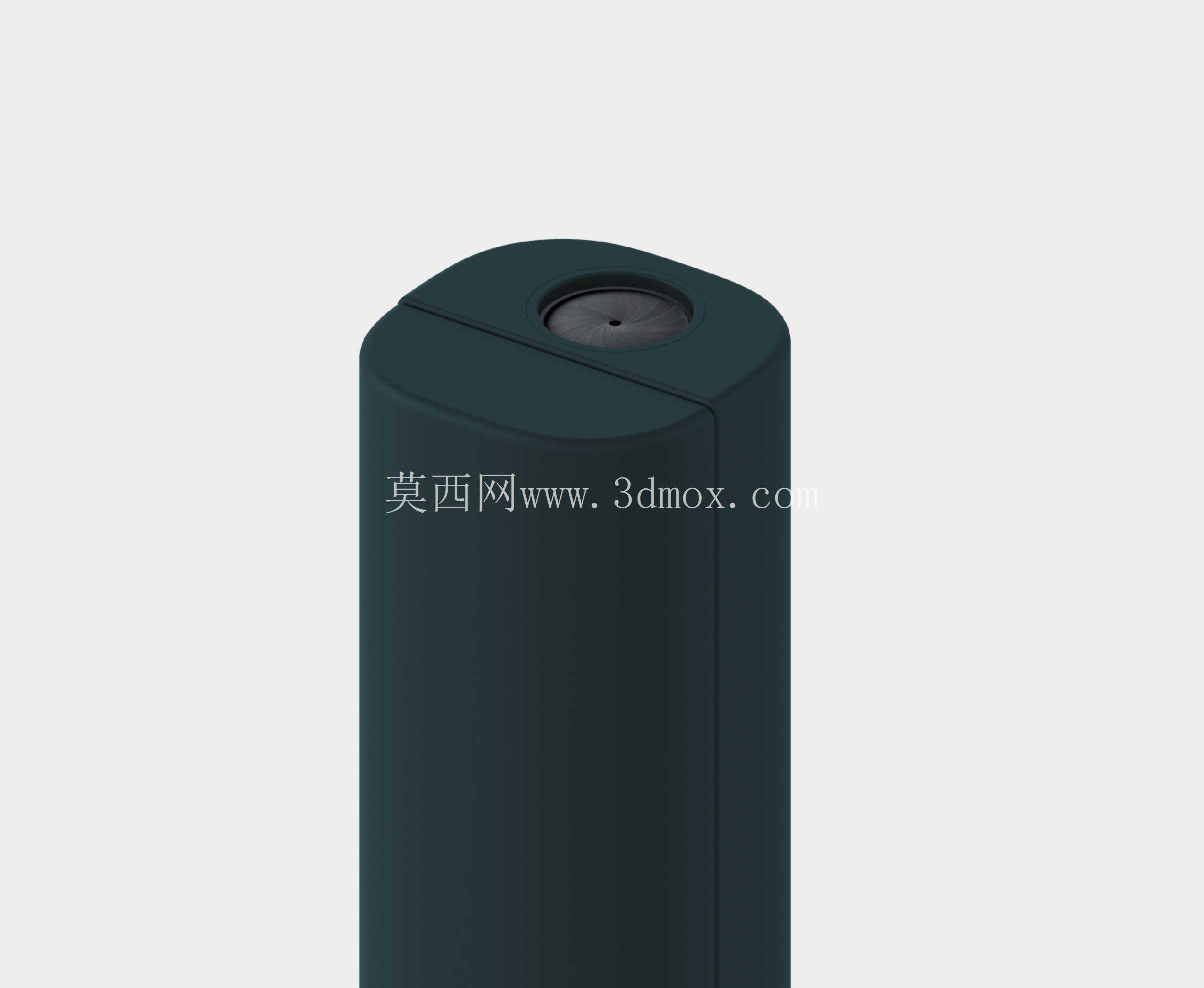

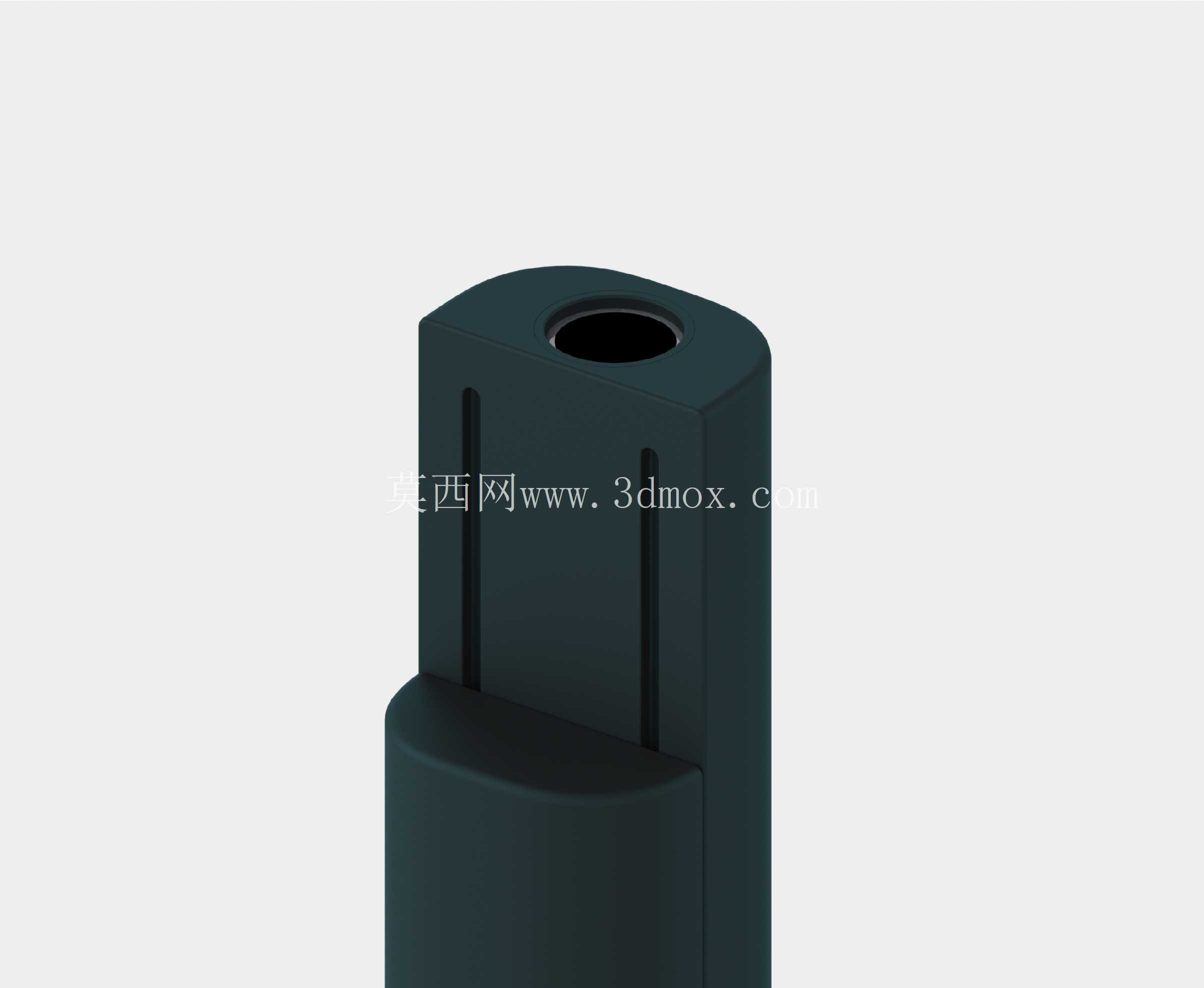

　　顶部的吸嘴位置做了内凹式沉台设计，沉台深度3mm，内径8mm，和人体唇部接触的边缘做了R1.2的圆角倒边处理，长时间含吸不会出现硌唇的问题，沉台内部的进气孔做了偏心布置，避免直通过气道带来的冷凝液直接入口问题，气道内壁做了抛光处理，减少冷凝液附着残留。产品内部的腔体预留了12mm直径的标准安装空间，可以适配常规尺寸的雾化芯组件与供电模块，腔体壁厚控制在1.5mm，既满足日常跌落的结构强度要求，也不会过度占用内部空间，给元器件排布留出足够余量。底部的端盖采用卡扣式连接结构，卡扣的扣合量设计为0.8mm，配合端面的硅胶密封圈，可以实现日常防泼溅的密封效果，不需要额外打胶固定，后期拆解维护更换内部元器件时，只需要用薄型撬片沿接缝处轻撬即可打开端盖，不会损伤外壳表面。侧面的拼接缝位置做了隐藏式进气槽设计，槽宽0.3mm，沿壳体周向布置半圈，既可以满足雾化工作时的进气量需求，也不会因为进气孔外露导致灰尘、毛絮直接进入设备内部，日常放在口袋里也不会被布料堵住进气通道。

　　从实际使用场景来看，这类产品主要面向日常有替代吸烟需求的用户群体，结构设计上优先考虑握持舒适度与使用便捷性，没有设置多余的实体按键，采用气流感应触发的工作逻辑，用户抽吸时自动启动工作，停止抽吸则自动断电，简化了操作步骤，不需要额外的学习成本。在结构强度校核层面，壳体选用的ABS材质可以满足1.2米高度自由跌落至水泥地面的强度要求，拼接处的卡扣结构在跌落冲击下不会出现松脱问题，色段之间的连接位做了周向定位筋设计，装配后不会出现相对转动，避免长期使用后接缝错位影响外观。

　　内部的元器件安装位做了对应的限位筋设计，供电模块与雾化组件安装后不会出现晃动异响，气道的衔接位置做了锥面配合结构，减少装配时的错位漏气问题，保证抽吸时的气流畅通，不会出现吸阻过大或者漏气导致的雾化不充分问题。外观的曲面过渡全部采用G2连续的曲面设计，红色段与黑色段的衔接位置做了渐变曲面处理，视觉上不会有生硬的拼接感，亮面红色段的表面做了耐刮擦的UV涂层处理，日常使用中不会轻易留下划痕，黑色段采用哑光晒纹工艺，握持时增加摩擦力，减少手滑掉落的概率。整体的重量控制在45g以内，长时间单手握持也不会有明显的负重感，符合手持便携类产品的重量设计要求。
