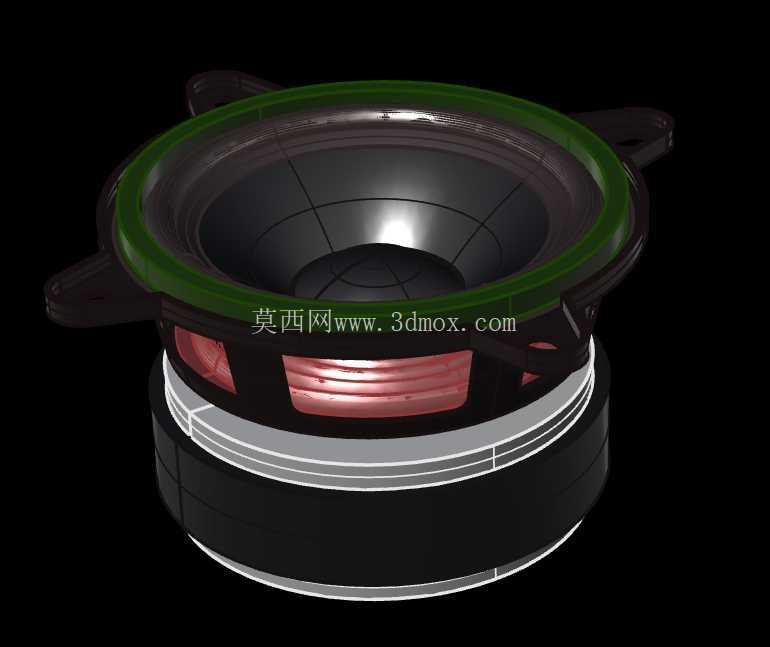

3英寸低音扬声器单元结构设计

　　在桌面音频系统、小型嵌入式音响、车载环绕声道补声、便携扩音设备的结构选型阶段，3英寸规格的低音单元始终是平衡安装空间与低频表现的核心选择，这类单元不需要大容积腔体就能实现平顺的低频下潜，不会像大尺寸低音那样对安装深度、箱体净容积提出苛刻要求，也不会像更小尺寸的全频单元那样在中低频段出现明显的声短路问题。从结构设计逻辑来看，这款单元的整体布局完全围绕小空间安装的实际需求展开，最外侧的悬边采用高阻尼复合材质，环形折环的弧度经过反复调校，既能够保证锥盆在长冲程运动时的横向稳定性，避免音圈蹭碰磁隙内壁，又能提供合适的顺性，让单元在小功率驱动下也能获得足够的活塞振动幅度，还原出足够的低频量感。

　　锥盆部分采用混合纤维材质模压成型，锥面的曲率设计兼顾了刚性与内部阻尼特性，能够有效分割振动带来的频响峰谷，让中低频段的频响曲线更加平直，减少不必要的音染。单元背部的磁路系统采用双磁钢结构，外置的华司与T铁经过精密加工，磁隙宽度控制在极小的公差范围内，既能够保证磁隙内的磁场强度足够高，提升单元的换能效率，又能给音圈的上下运动留出足够的冗余空间，避免大动态信号输入时出现打底失真。磁路外侧的盆架采用高强度工程材质一体注塑成型，三个向外延伸的安装耳带有预制的安装孔位，安装孔的中心距经过标准化设计，能够适配市面上绝大多数同规格的单元安装开孔，不需要额外做转接结构就能直接固定在箱体面板上。安装耳的厚度做了加强筋处理，即使在长期振动的工况下也不会出现安装位开裂、固定松动的问题。从安装边界来看，这款单元的整体安装深度控制得非常紧凑，背部磁路的最大外径小于振膜的有效振动直径，在箱体内部布局时不会和内部的分频器、接线柱、倒相管结构产生空间干涉，对于内部空间局促的小型密闭箱、薄型壁挂音响来说，这种紧凑的尺寸设计能够大幅降低箱体内部的结构排布难度。盆架和磁路衔接的位置做了密封台阶设计，单元安装到箱体面板时，配合环形密封泡棉就能实现安装面的完全气密，避免箱体内部的声泄漏影响低频的输出效率。

　　在实际工程应用中，这类3英寸低音单元常和小尺寸球顶高音做二分频搭配，分频点通常设置在2kHz到3kHz之间，单元本身的频响上限能够平滑衔接高音单元的下限，不需要做过于复杂的分频网络校正就能获得不错的听感。单元的接线端子采用镀金插片设计，能够兼容常规的喇叭插线，焊接或者插接都能获得稳定的电气连接，长期使用也不会出现氧化接触不良的问题。振膜中心的防尘帽采用和锥盆一致的复合材质，既能够阻挡外界的灰尘、铁屑进入磁隙，避免音圈运动受阻，又能参与振膜的整体振动，优化高频段的扩散特性。悬边和盆架、锥盆的粘接位置采用高强度结构胶，涂胶轨迹均匀一致，能够承受长期大振幅运动的拉扯力，不会出现开胶、脱边的故障。

　　在做三维建模时，这款单元的各个配合面的公差都做了严谨的设定，磁路部分的同轴度、振膜和悬边的装配位置度、安装孔的位置公差都严格按照电声器件的行业标准设定，导入到箱体设计的装配环境中时，可以直接用来做安装开孔的干涉检查，模拟单元装配后的实际空间占用情况，提前发现箱体内部结构和单元磁路的碰撞问题，减少后续打样验证的迭代次数。对于做小型音频产品结构设计的工程师来说，这类标准化尺寸的低音单元模型能够直接复用在多款产品的设计中，不需要每次都重新测绘单元尺寸，大幅缩短结构设计的周期。在做声学仿真时，精准的单元模型也能够帮助工程师更准确地模拟腔体内部的声驻波分布，调整倒相管的位置和长度，优化整箱的低频响应表现。
