钢管结构自制竞技卡丁车车架三维设计

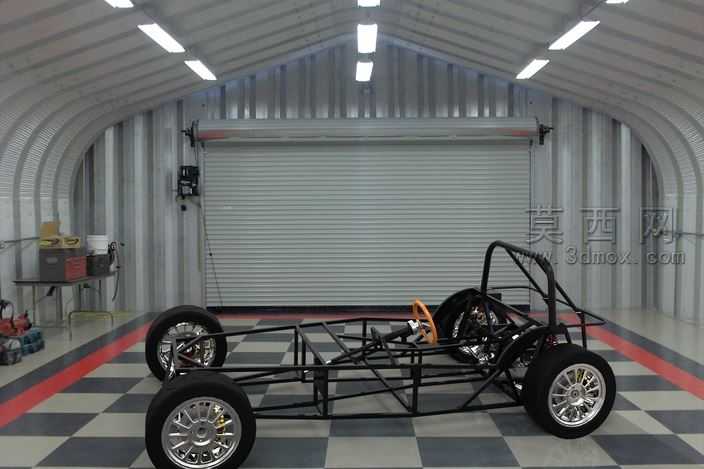

本作品为钢管桁架结构的竞技卡丁车车架三维设计，建模阶段以空间钢管桁架的力学性能为核心设计逻辑，采用圆形薄壁钢管作为主体承载结构，通过三维软件的空间曲线建模功能精准绘制每一段管材的走向与弯折角度，确保所有管件交接处的节点完全贴合，避免后续焊接工序出现错位、虚位等装配问题。建模过程中严格遵循轻量化卡丁车的人机工程要求，预先预留了驾驶位坐姿空间、转向系统安装位、动力总成固定点位以及行走机构的连接支座，所有安装孔位均按照通用改装件的标准尺寸进行参数化绘制，可直接导出工程图用于管材切割与钻孔加工。渲染环节采用Keyshot4完成场景搭建与材质表现，为钢管主体赋予哑光黑磨砂金属材质，还原真实焊接车架的粗糙金属质感，同时为轮毂、轮胎、方向盘等配套装配部件分别赋予抛光铝合金、哑光橡胶、翻毛皮等差异化材质，通过材质区分清晰展现车架各部分的结构边界与装配关系。场景搭建选择了带拱形波纹钢顶的车库环境，地面采用黑白红三色方格防滑地坪材质，搭配顶部条形冷光源的布光方案，通过柔和的环境阴影突出钢管车架的空间结构层次，清晰展现前后轮距、轴距、防滚架高度、驾驶位重心位置等核心设计参数。结构设计上采用了前双横臂独立悬架、后整体桥的经典卡丁车底盘布局，前部防滚结构与主车架采用一体化钢管弯折设计，既保证了碰撞时的结构强度，又减少了额外焊接节点带来的重量冗余，转向机构的安装位预留了足够的调节行程，可适配不同尺寸的方向盘与转向机总成，后部动力安装位可兼容小型汽油机、电动机等多种动力单元，具备较高的改装适配性。整个建模过程从手绘草图的结构比例校准开始，通过不断调整钢管的管径与壁厚参数，在保证车架扭转刚度满足竞技驾驶需求的前提下，尽可能削减非承载部位的管材用量，实现强度与重量的最优平衡，最终渲染效果完整还原了自制钢管卡丁车完工后的真实视觉效果，可作为同类自制车辆项目的结构参考与建模范本。
