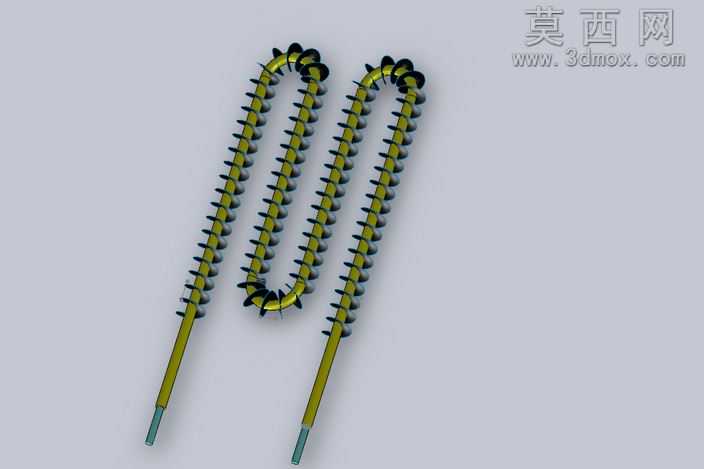

双U型螺旋齿加热管三维结构设计

本作品为双U型螺旋齿管状换热元件的三维建模成果，建模全程依托参数化设计逻辑完成，首先梳理管状元件的结构逻辑：主体为两组对称排布的U型金属管体，管身沿轴向均匀排布连续螺旋状翅齿结构，管体末端预留平直插接段，整体结构对称规整，适配换热场景的安装与功能需求。建模阶段首先绘制单组U型管的中心引导路径，精准控制U型弯折处的圆角半径，避免路径出现锐角断点，保障后续扫描特征的生成流畅度；随后绘制管体的基础截面轮廓，通过扫描特征生成基础管身结构，再针对螺旋翅齿部分单独建模：以管身轴线为螺旋路径基准，匹配齿形的截面轮廓，通过螺旋扫描生成连续的螺旋齿结构，再通过阵列、镜像操作完成两组U型管的齿形排布，过程中严格控制齿距、齿高参数，保证两组管体的齿形排布完全对称，无错位、参数偏差问题。材质与渲染阶段，为管身主体赋予哑光金属材质，还原金属管材的磨砂质感，为螺旋齿部分赋予略深的金属氧化层质感，区分齿部与管身的视觉层次，末端插接段赋予亮面金属材质，模拟插接端的精加工表面效果；渲染时采用柔和侧光光源，突出螺旋齿的连续凹凸结构，清晰展现齿形的排布规律与管体的弯折弧度，同时通过光影对比强化U型结构的空间立体感。结构设计层面，双U型的排布方式在有限空间内最大化延展了管体的有效长度，螺旋齿结构大幅提升了管体的外表面积，可有效提升换热过程中的接触面积，强化热交换效率，末端平直段的尺寸经过精准校准，可直接适配对应规格的安装基座，无需二次调整尺寸；建模过程中对管体弯折处做了壁厚均匀性校验，避免弯折位置出现壁厚过薄的结构缺陷，螺旋齿与管身的衔接位置做了微小圆角过渡，消除应力集中隐患，整体模型的所有特征均为可编辑参数，后续可根据实际功率、安装空间需求，快速调整管长、齿距、管径、弯折半径等核心参数，快速衍生不同规格的同系列元件模型，模型的装配基准、尺寸公差均符合常规换热元件的设计规范，可直接用于后续的装配验证、工程图导出与性能仿真参考。
