圆棒连接用栓栓联合机械结构

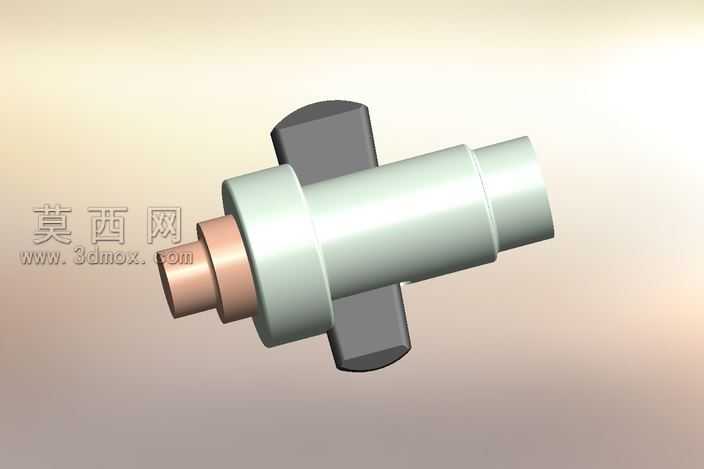

本作品为用于圆棒构件连接的栓栓联合机械结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械连接构件的尺寸配合规范，对各段轴径、插接配合面、限位凸台的尺寸进行了精准约束，确保各部件装配后无干涉、配合间隙符合机械传动与连接的精度要求。渲染阶段采用哑光金属材质模拟实际构件的金属加工质感，对轴类主体部分赋予浅灰金属漆面材质，对插接配合段赋予铜质金属材质，对后部限位卡合块赋予深灰磨砂金属材质，通过三点布光方案突出构件的轮廓层次与结构细节，清晰展现各部分的装配关系与形态特征。结构设计上，该构件采用多段阶梯轴式主体结构，前端设置两段不同直径的插接轴段，用于与待连接圆棒构件的内孔形成插接配合，中部设置环形限位凸台，用于限定插接深度、承担轴向载荷，后部设置十字形卡合块，用于与配套连接件形成周向限位，防止连接后发生相对转动，相比传统的插栓连接结构，该栓栓联合结构通过插接与卡合的双重配合，大幅提升了连接的结构强度与抗扭、抗轴向拉脱性能，能够在承受较大载荷的工况下保持稳定的连接状态。设计思路围绕圆棒类构件的可靠连接需求展开，针对传统单一插栓连接存在的易松动、抗扭性能不足、承载能力有限的问题，通过复合连接结构的设计，将轴向插接定位与周向卡合防转的功能集成在单一构件上，既简化了连接结构的零件数量，又提升了整体连接的可靠性，建模过程中对所有配合面均做了倒角处理，避免尖锐边角造成装配划伤，同时对受力集中的凸台根部做了圆角过渡，优化结构的应力分布，提升构件的使用寿命，整体模型结构完整，尺寸标注逻辑清晰，可直接用于机械结构教学演示、连接构件设计参考以及相关机械产品的装配设计使用。
