带旋转料盘的立式数控加工设备

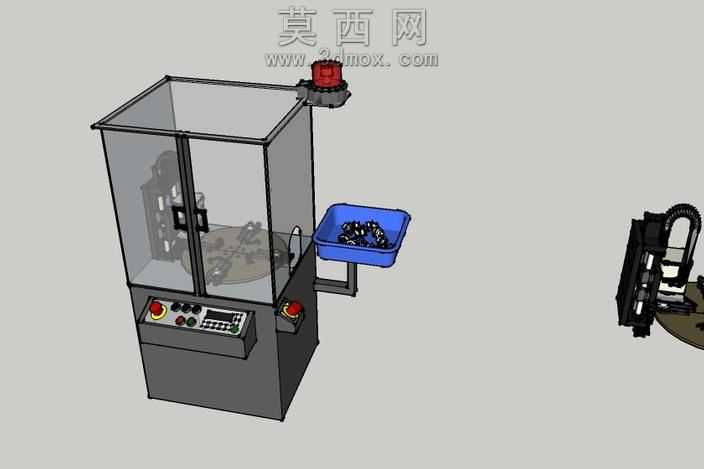

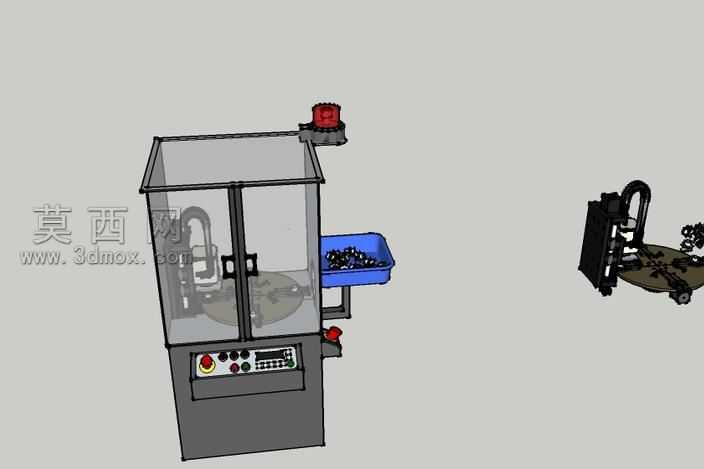

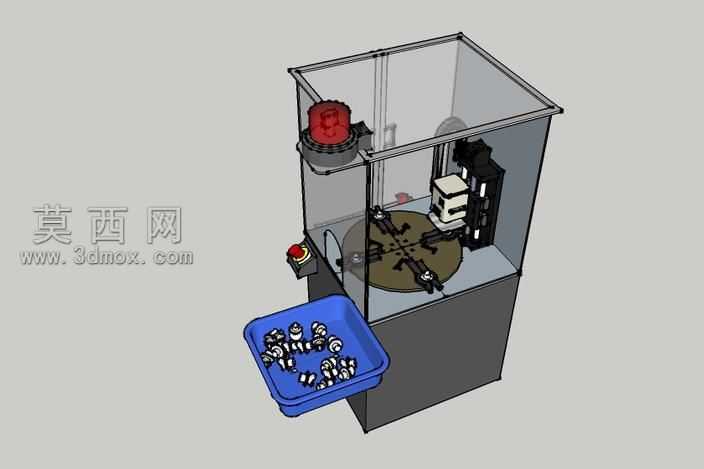

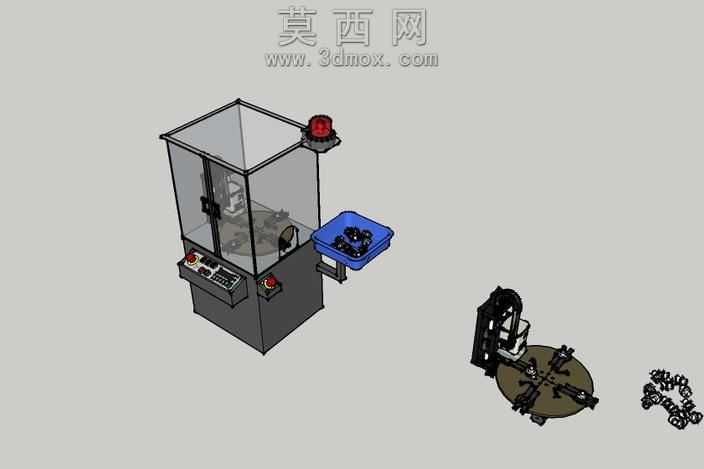

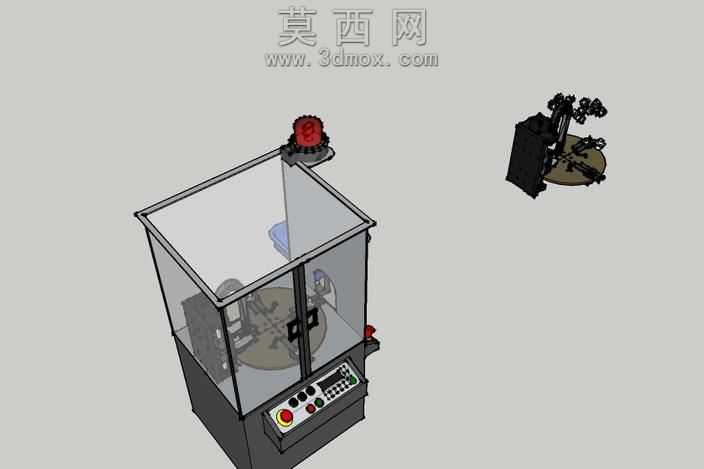

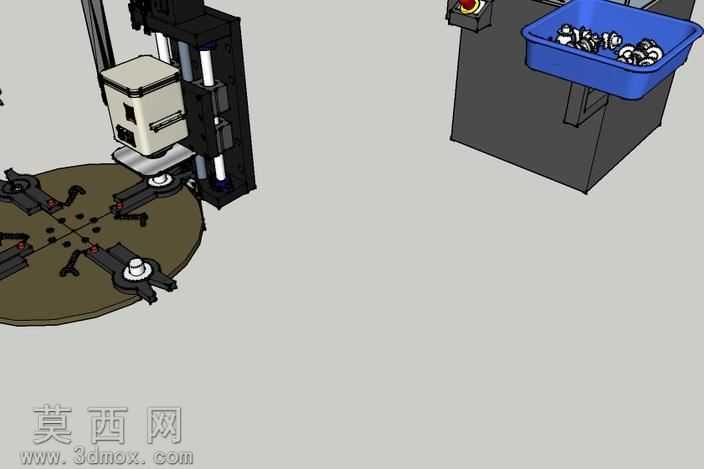

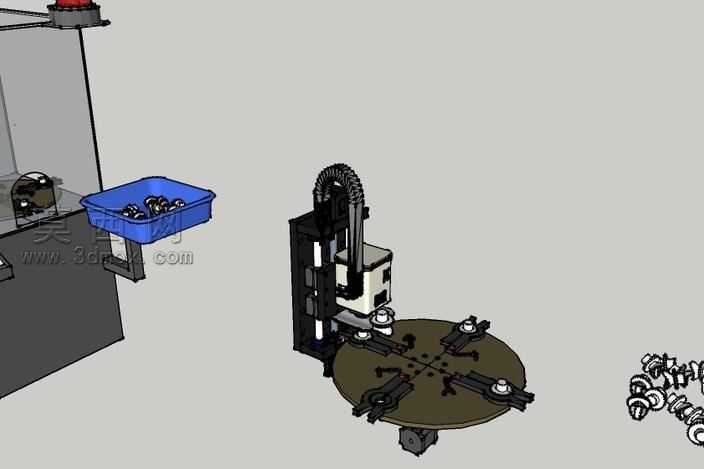

本作品为一款带多工位旋转料盘的立式数控机床三维模型，整体建模过程严格遵循实际机床的结构比例与功能逻辑完成搭建。建模阶段首先完成立式加工主轴单元的结构还原，对主轴的垂直进给滑座、拖链走线结构、主轴安装座、加工头组件进行了精细化的特征建模，还原了滑座的导轨安装位、拖链的弯曲排布形态、主轴箱体的安装接口等细节，确保各运动部件的相对位置符合实际机床的运动行程逻辑。其次完成多工位旋转料盘的结构设计，圆形回转料盘上均匀布置多组可调节式工装夹具，每组夹具均设置了可滑移的压块、锁紧旋钮、定位基准面，能够适配不同规格的小型工件装夹需求，料盘底部还原了回转支撑结构与驱动连接位，能够实现工位的精准回转切换，匹配立式主轴的加工节拍。模型还对机床周边的辅助功能结构进行了建模还原，包括侧边安装的蓝色工件收纳料斗、料斗的壁挂式安装支架、设备侧方的防护柜体结构，柜体上还原了观察窗、操作按钮安装位等细节特征。材质渲染阶段针对不同部件匹配了对应的材质属性，主轴滑座与床身结构赋予哑光铸铁材质，呈现机床铸件的厚重质感；旋转料盘赋予深色耐磨金属材质，体现工作台面的耐磨属性；蓝色收纳料斗赋予硬质工程塑料材质，还原塑料件的色彩与哑光质感；拖链部分赋予黑色工程塑料材质，还原拖链的分段铰接视觉效果；紧固件、导轨部分赋予亮面金属材质，突出机加工零件的金属光泽。设计思路上，该模型聚焦小型工件的批量自动化加工场景，通过多工位旋转料盘的设计，能够在主轴加工当前工位工件的同时，在其余空置工位完成工件的上下料操作，有效减少机床的待料停机时间，提升加工效率；侧边设置的收纳料斗用于存放加工完成的工件或者待加工毛坯，优化操作区域的物料排布；整体结构紧凑，立式主轴的布局能够节省设备占地面积，适配小型加工车间或者生产线的工位嵌入需求。建模过程中对各部件的装配关系进行了严谨的约束设置，确保旋转料盘的回转、主轴滑座的垂直进给等运动结构不存在干涉问题，各夹具的调节行程也预留了足够的操作空间，整体模型结构完整，细节丰富，能够直观呈现该款数控机床的整体布局与功能特点。
