加气混凝土砌块生产线切割设备三维设计

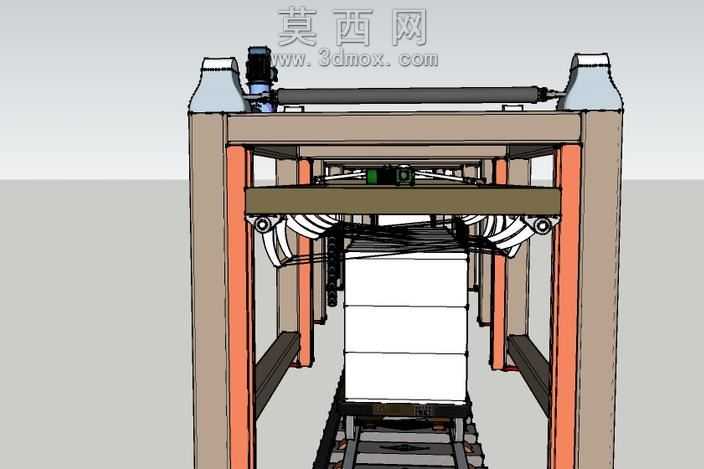

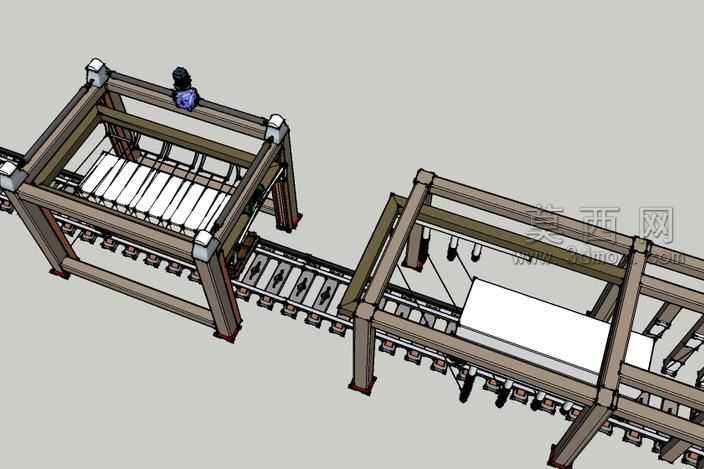

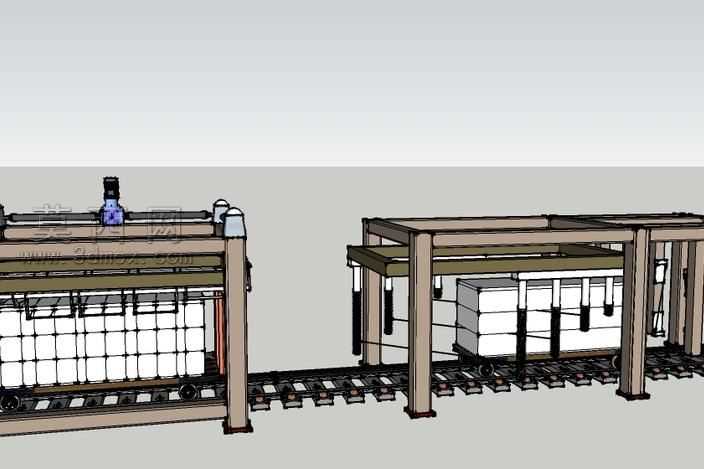

本模型为加气混凝土砌块生产环节的专用切割设备，采用SketchUp完成全结构三维建模，整体还原了加气混凝土坯体切割工序的完整工位布局。建模过程中按照实际生产设备的尺寸比例进行1:1还原，首先搭建了纵向的输送轨道基体，轨道采用分段式辊道结构设计，每段辊道的支撑脚、连接横梁都做了精细化建模，确保轨道输送路径的连贯性，匹配坯体模具车的行走定位需求。设备主体分为两个核心功能工位，左侧为纵向切割工位，顶部设置了可升降的切割架体，架体上排布多组平行切割钢线的固定结构，配套设置了顶部的驱动定位组件，可实现架体的垂直升降动作，完成对静置后加气混凝土坯体的纵向分切，工位侧部设置了导向立柱与限位结构，保障切割过程中架体运行的稳定性，避免切割线偏移造成坯体尺寸误差。右侧为横向切割工位，采用龙门式框架结构，四根主支撑立柱搭配上下两层横梁搭建稳定的承载基体，下层横梁挂载多组横向切割组件，可沿横梁导轨做水平方向的进给运动，完成坯体的横向定长切割，工位上方设置了坯体顶部压持机构，切割过程中可下压固定坯体，防止坯体受切割力作用产生位移或崩边。模型对各部件的材质做了区分设置，设备框架采用哑光工业灰的钢材材质，输送辊道做了金属磨砂质感处理，切割组件做了亮面金属材质区分，待切割的加气混凝土坯体采用浅白色哑光混凝土材质，模具车采用深灰色金属材质，通过材质差异清晰区分不同功能部件，直观呈现设备的结构层次。设计过程中充分考虑了加气混凝土切割工序的生产逻辑，两个工位沿输送轨道依次排布，坯体随模具车沿轨道行进，先完成纵向分切再进入横向切割工位完成定长裁切，全程无需额外吊装转运，匹配连续化生产的作业需求，各工位的运动部件都预留了合理的活动行程空间，避免部件运行时产生干涉，同时还原了设备的管线排布、操作侧防护结构等细节，完整呈现了专用加气混凝土切割设备的整体结构与作业流程，可作为建材生产设备设计、生产线布局规划的三维参考模型。
