按动式黄杆活动铅笔三维建模设计

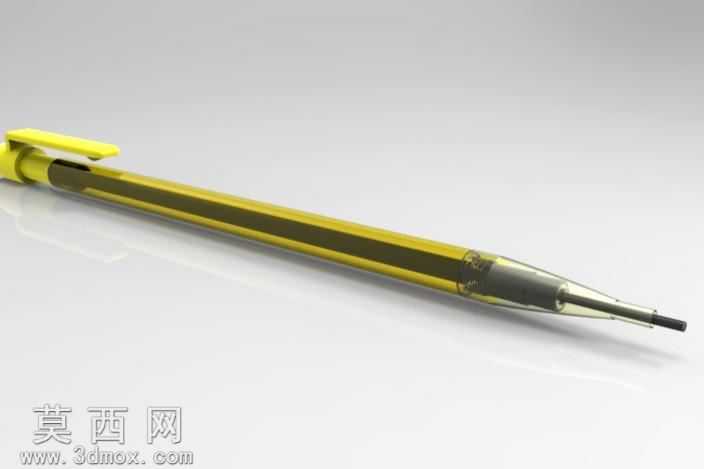

本次三维建模以日常使用的按动式黄杆活动铅笔为复刻对象，建模前先对实体笔进行完整拆解，逐一拆分出笔夹、笔杆外筒、储芯内管、按动顶杆、金属笔尖套、出芯护管、锁紧卡爪、复位弹簧等全部独立零部件，确保每一个结构件都能在建模过程中得到精准还原，不遗漏任何细小的功能结构。建模过程中先以基准面定位各零件的装配同轴度，首先绘制笔杆外筒的回转截面，通过回转特征生成半透明的黄色笔杆主体，还原原笔半透明可观察内部储芯状态的视觉效果，笔杆表面的防滑筋条通过扫描特征完成，保证握持区域的纹理与实物完全一致。笔夹部分采用薄壁拉伸结合圆角过渡处理，还原黄色塑料笔夹的弹性卡扣结构，确保其与笔杆顶端的装配位置精准贴合。内部的储芯内管按照实际铅芯直径0.5mm的规格设置内孔尺寸，管壁厚度与实物保持一致，按动顶杆的行程距离按照实际按动出芯的活动范围进行参数化设置，保证后续装配后可以模拟真实的按动出芯动作。金属笔尖套部分通过金属材质参数调整，还原镀铬金属的哑光金属质感，出芯护管的细小锥面结构做了细化处理，保证尖端的尺寸精度与实物无差。锁紧卡爪的三瓣式卡紧结构是本次建模的细节重点，通过分割实体特征做出卡爪的开合缝隙，还原其锁紧铅芯的功能结构，复位弹簧采用螺旋扫描特征生成，弹簧的螺距、丝径、自由长度都按照拆解后的实测参数设置，保证装配后弹簧的压缩行程与实际按动手感匹配。渲染阶段采用柔光摄影棚环境光，在纯白色背景下调整材质的反射与折射参数，半透明笔杆的透光率调整到与实物一致的状态，金属部件添加细微的磨砂质感避免过度反光，塑料部件还原原笔的哑光黄色彩，最终渲染效果可以清晰展示笔的外部造型与内部结构的装配关系，完整还原了这支活动铅笔的全部设计细节，既可以作为文具结构设计的参考模型，也可用于装配动画、产品展示等场景使用。
