北川TSR121A机床配套尾轴结构设计

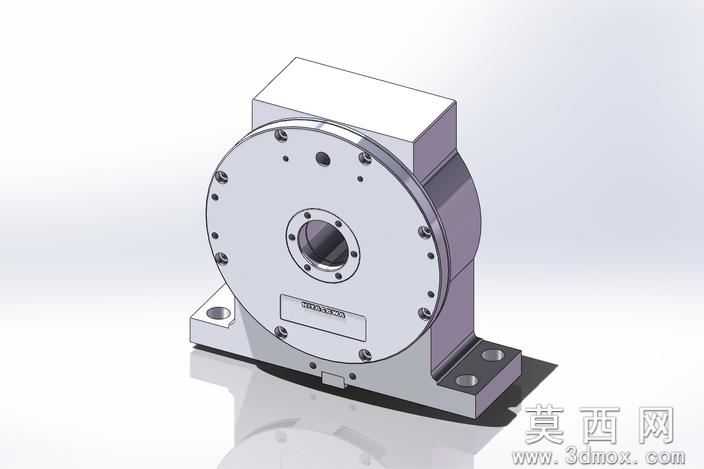

本作品为北川TSR121A型尾轴的三维参数化建模成果，建模过程严格遵循机械加工领域尾轴类部件的实际尺寸规范与装配逻辑，采用全参数化特征建模方式完成整体结构搭建。建模初始阶段先梳理尾轴的功能逻辑：该部件作为机床配套的回转支承类尾轴，需承担工件装夹时的轴向定位与回转支承作用，因此建模时优先完成底座安装结构的特征绘制，通过拉伸、切除命令构建带安装孔的L型支撑底座，底座上的沉头安装孔严格按照通用机床附件的安装孔距标准设计，保证模型可直接适配对应规格的机床工作台安装位。主体回转盘部分采用回转凸台与阵列孔结合的建模方式，前端法兰盘上的螺栓连接孔通过圆周阵列命令均匀排布，每个孔位的孔径、沉头深度均匹配对应规格的内六角连接螺栓，保证装配时无干涉；中心轴孔部分根据尾轴的回转支承需求，设计为阶梯通孔结构，孔内壁预留了轴承安装位的配合公差特征，可直观展示轴承与轴体的装配关系。侧面的端盖连接结构采用薄壁拉伸与圆角过渡处理，所有锐边位置均添加了符合机械加工规范的工艺圆角，避免应力集中问题。材质渲染阶段针对不同部件做了区分处理：底座与主体壳体采用铸铁材质渲染，调整材质粗糙度参数还原铸件表面的亚光金属质感；前端法兰盘采用调质钢材质，添加轻微的金属反光效果，突出加工面的光洁度特征；标识铭牌区域采用单独的面分割处理，赋予拉丝不锈钢材质，还原真实产品的铭牌质感。整体装配结构做了全局干涉检查，确认所有连接部件的配合间隙符合机械设计公差要求，底座与主体壳体的连接筋位置做了加强结构设计，保证尾轴在承受轴向顶紧力时具备足够的结构刚度。建模过程中对每个特征都做了参数化命名，后续可根据不同的装夹需求调整法兰盘直径、中心轴孔尺寸、底座安装孔距等参数，快速衍生出适配不同机床规格的尾轴变体模型，模型的结构细节完全还原了实物的装配逻辑，可直接用于机床配套部件的结构演示、装配教学以及加工工艺方案的模拟验证。
