锥形摩擦离合器机械结构三维设计

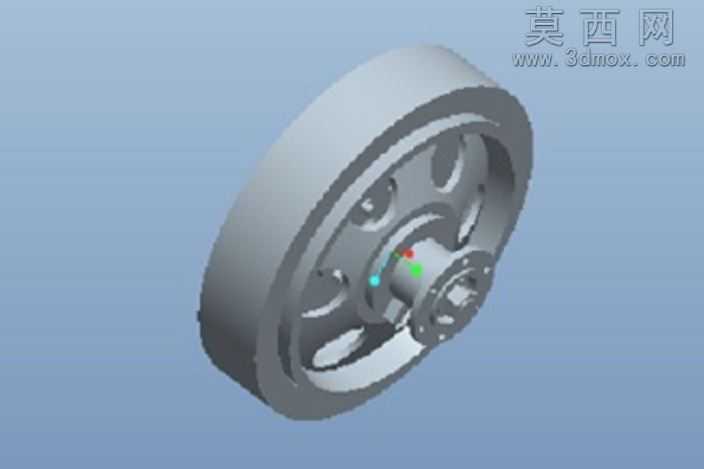

本作品为锥形摩擦离合器的三维结构设计，建模过程严格遵循机械传动部件的设计规范，依托三维参数化建模逻辑完成全零件的特征构建。首先针对离合器的核心锥面摩擦副进行参数化定义，依据摩擦传动的接触应力要求确定锥面半锥角取值，保证接合状态下能够产生足够的轴向压紧分力实现扭矩传递，同时避免分离时出现卡滞问题。建模过程中先完成主动端带轮结构的构建，对带轮轮缘、辐板减重孔、轮毂安装位进行分步特征拉伸与切除，辐板处的减重孔采用圆周阵列方式完成均布设计，兼顾结构强度与轻量化需求；随后完成从动锥毂、压紧弹簧、连接花键等附属零件的建模，花键结构采用齿形轮廓拉伸后阵列的方式构建，保证齿形参数符合传动配合公差要求。所有零件完成后按照实际装配关系进行虚拟装配，添加同轴度、轴向定位、接触约束等装配关系，验证各零件之间的运动干涉情况，确保离合器接合、分离行程内无结构碰撞。材质渲染阶段，对金属结构件统一赋予调质钢材质，调整材质的粗糙度、金属度参数还原机械加工后的金属质感，对摩擦锥面单独赋予摩擦衬面材质，通过哑光质感区分摩擦工作面与结构件表面，场景采用柔和的工业蓝背景配合定向光源，突出零件的结构轮廓与装配层次。设计过程中重点考量锥面离合器的结构特性：相较于片式离合器，锥面结构能够在相同轴向压紧力下获得更大的摩擦传力半径，提升扭矩传递能力，同时结构更紧凑，适合中小功率传动场景的离合需求；建模时特意预留了弹簧安装位的调整空间，可通过修改弹簧参数适配不同压紧力需求，辐板减重孔的设计在不降低轮体结构强度的前提下减少了整体转动惯量，提升离合动作的响应速度。整体模型结构完整，各配合部位尺寸衔接合理，能够直观展现锥形离合器的工作原理与结构组成，可用于机械原理教学、传动方案选型参考以及相关产品的结构优化设计参照。
