带防滑竖纹的便携塑料饮用水瓶

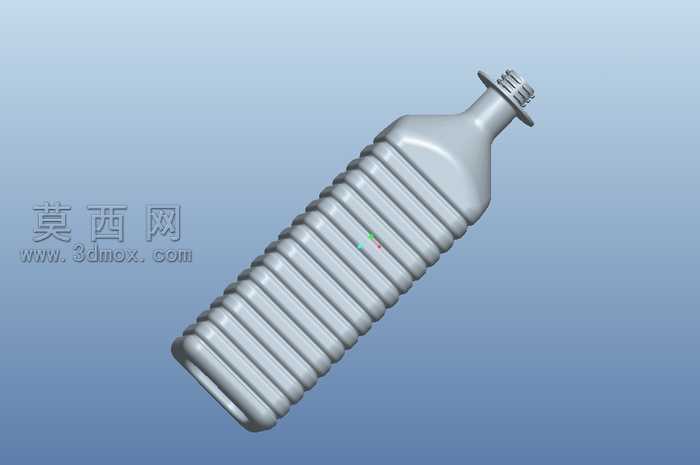

本作品为日常使用的塑料饮用水瓶三维建模设计，建模阶段采用Pro/Engineer Wildfire5.0完成全参数化构建，从瓶口螺纹结构开始逐步完成整体造型设计。首先针对瓶口部分，严格参照通用瓶装水的螺纹密封标准，绘制螺旋扫描路径，生成连续的密封螺纹结构，同时搭配顶部的瓶盖限位凸台，保证后续瓶盖装配的贴合度与密封性，瓶口下方设计有一圈凸起的加固环，避免瓶口受外力挤压出现变形漏液的问题。瓶身主体采用圆角方型截面设计，相较于传统圆形瓶身，该造型放置时稳定性更强，不易发生滚动滑落；瓶身表面均匀排布纵向的凸起防滑竖纹，建模时通过阵列特征完成所有竖纹的等距排布，每道竖纹都做了圆角过渡处理，既提升握持时的摩擦力，避免湿手状态下拿取打滑，也能通过竖向加强筋结构提升瓶身的结构强度，减少瓶身盛装液体后受挤压产生的过度形变。瓶身与瓶口的过渡区域采用平滑的曲面衔接，避免出现应力集中的直角结构，瓶底部分设计有内凹的防滑底脚，既可以提升放置时的平稳度，也能增强瓶底的抗冲击能力，降低瓶子掉落时底部开裂的风险。材质与渲染阶段，瓶身主体采用半透明深蓝色PET塑料材质，调整材质的折射度与粗糙度参数，模拟真实塑料瓶的半通透质感，光线照射下可以呈现出瓶内液体的通透光影效果，防滑竖纹部分通过细微的粗糙度差异，凸显出结构的立体感，整体渲染效果还原了真实塑料水瓶的视觉质感。设计过程中充分考虑日常使用的实用性需求，在保证造型美观的前提下，兼顾了结构强度、握持手感、放置稳定性等多方面的使用要求，整体造型简洁规整，所有曲面过渡流畅，参数化的建模方式也支持后续对瓶身容量、纹路密度、尺寸比例进行快速调整，可适配不同规格的瓶装水产品设计需求。
