光伏逆变器直流输入连接器组件设计

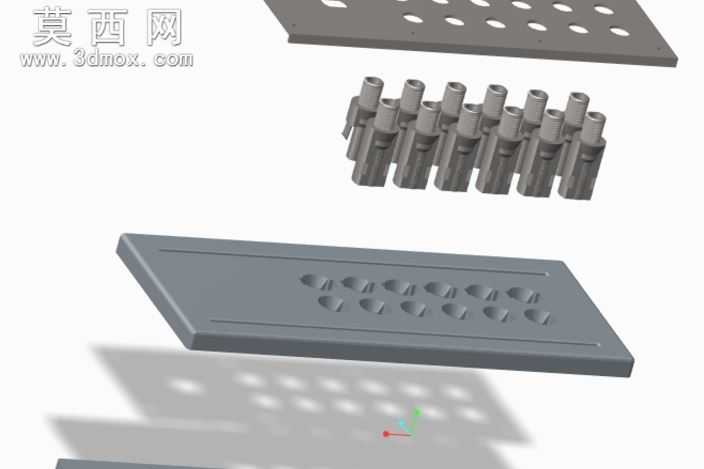

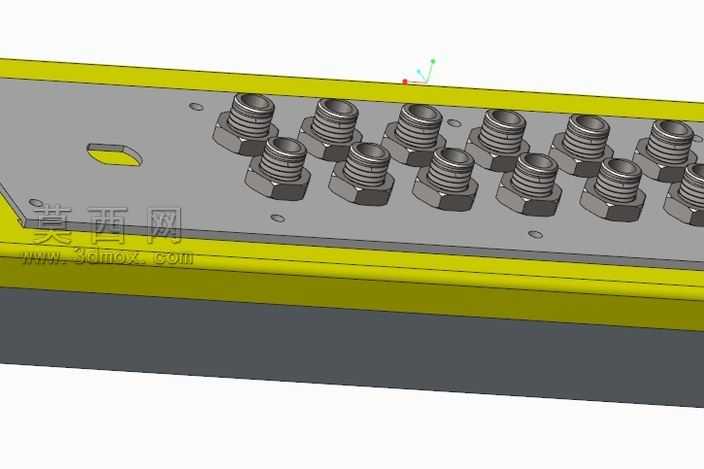

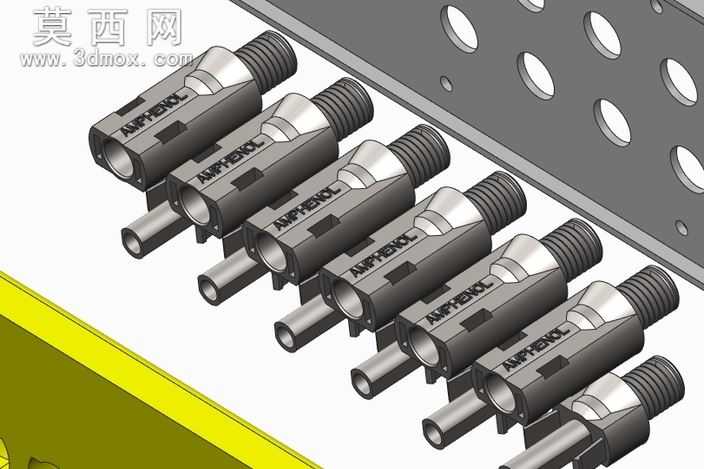

本作品为光伏逆变器直流输入侧配套的连接器组件三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先针对连接器的核心功能需求拆解结构：每款连接器主体采用耐候绝缘工程塑料作为基座材质，金属接触插芯与锁紧螺纹结构分别赋予导电连接与安装固定的功能，建模时先绘制连接器的轴向截面草图，通过旋转凸台命令生成主体基础轮廓，再对表面的品牌标识凹槽、防滑卡位凸棱、尾部线缆密封螺纹段分别进行切除与拉伸特征构建，保证每一处结构尺寸都匹配光伏直流回路的载流与防护要求。组件排布设计充分考虑光伏逆变器直流侧的多回路接入需求，将七组连接器按等间距线性阵列排布在安装面板上，安装面板预先加工对应数量的连接器固定孔与周边安装定位孔，孔位公差严格按照电气安装件的配合标准设定，保证连接器安装后无松动、对位精准。材质渲染阶段，对绝缘基座部分赋予哑光黑色耐候工程塑料材质，调整表面粗糙度参数模拟实际塑胶件的磨砂质感，金属插芯与螺纹部分赋予镀镍金属材质，调整反射率与高光参数还原金属件的光亮金属质感，安装面板采用镀锌钢板材质，表面做浅灰色哑光喷塑效果处理，还原工业电气柜面板的真实视觉效果。结构设计上重点考量户外光伏应用的防护需求，连接器尾部的螺纹结构用于配套防水格兰头，实现线缆接入后的IP67级防护，连接器主体的卡位凸棱用于安装时的防呆定位，避免接插时出现反接错位问题，多组并排的排布方式既节省逆变器内部安装空间，也方便现场施工时的线缆分组接线，整体建模过程严格遵循电气连接件的行业设计规范，所有特征参数均可直接导出用于后续的开模生产与安装验证，模型装配关系完整，无干涉错面问题，可直接用于产品展示、安装模拟与工程出图使用。
