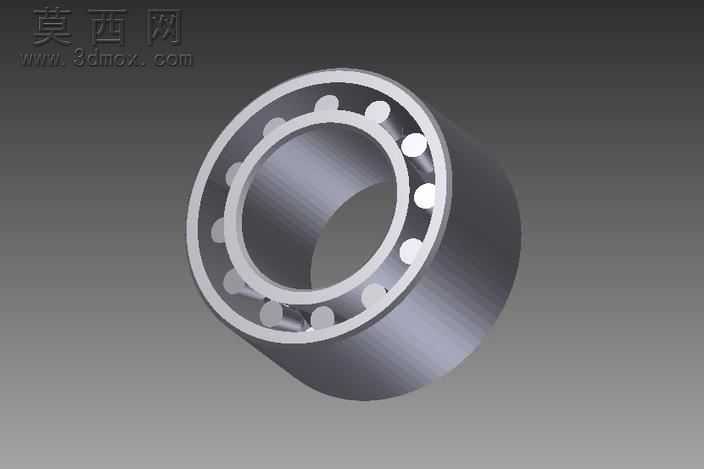

双排锥形滚珠轴承三维结构设计

本作品为双排锥形滚珠轴承的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械传动零部件的设计规范，完整还原了双排锥形滚珠轴承的全部结构细节。建模初期先梳理轴承的核心组成逻辑，明确该类轴承由外圈、内圈、双排锥形滚动体、保持架四个核心部分构成，先通过旋转凸台指令完成轴承内圈与外圈的基体建模，精准控制内外圈的滚道锥度参数，保证滚道面与锥形滚动体的锥面完全贴合，匹配锥形轴承可同时承受径向载荷与轴向载荷的受力特性。滚动体建模阶段，先绘制单个锥形滚珠的截面轮廓，通过旋转特征生成单个滚动体实体，再依据轴承的节圆直径参数，通过圆周阵列指令完成两排滚动体的均匀排布，严格控制每排滚动体的数量与相邻滚动体的间隙，避免出现干涉问题，同时保证滚动体与内外圈滚道的接触精度符合设计要求。保持架部分采用兜孔式结构设计，建模时先绘制保持架的环形基体，再通过拉伸切除指令加工出对应每颗滚动体的锥形兜孔，兜孔的弧度与尺寸完全适配滚动体外形，既可以对滚动体起到均匀分隔的作用，避免滚动体在运转过程中发生相互摩擦碰撞，也能引导滚动体在滚道内平稳运转，同时预留出合理的润滑脂存储空间，适配轴承实际运转时的润滑需求。材质与渲染阶段，为轴承的内外圈、滚动体赋予高碳铬轴承钢材质，调整材质参数还原轴承钢表面的金属哑光质感与细微的磨削加工纹理，为保持架赋予冲压钢或工程塑料的对应材质，通过场景布光突出轴承的结构层次，清晰展现双排滚动体的排布方式与内外圈的配合关系，渲染效果真实还原工业轴承的实物质感。整体建模过程严格遵循机械设计的公差配合要求，各部件之间的装配间隙符合轴承行业的设计标准，完整呈现了双排锥形滚珠轴承的内部构造与装配逻辑，可用于机械结构教学、传动系统虚拟装配、产品展示等多个场景，能够直观展现该类轴承的结构特点与工作原理。
