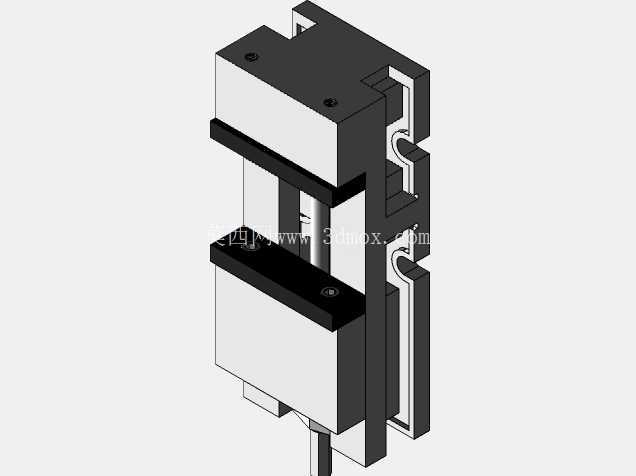

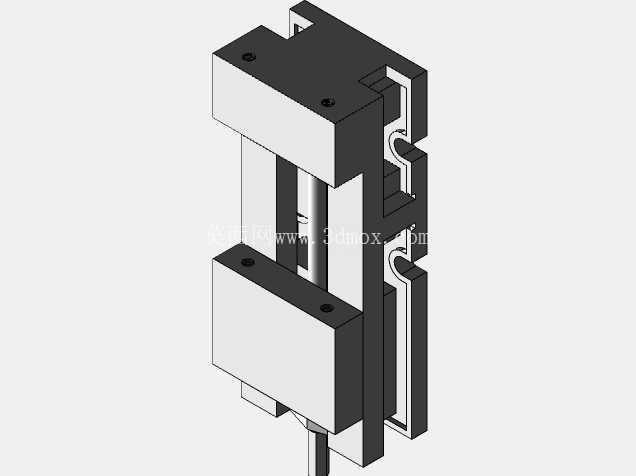

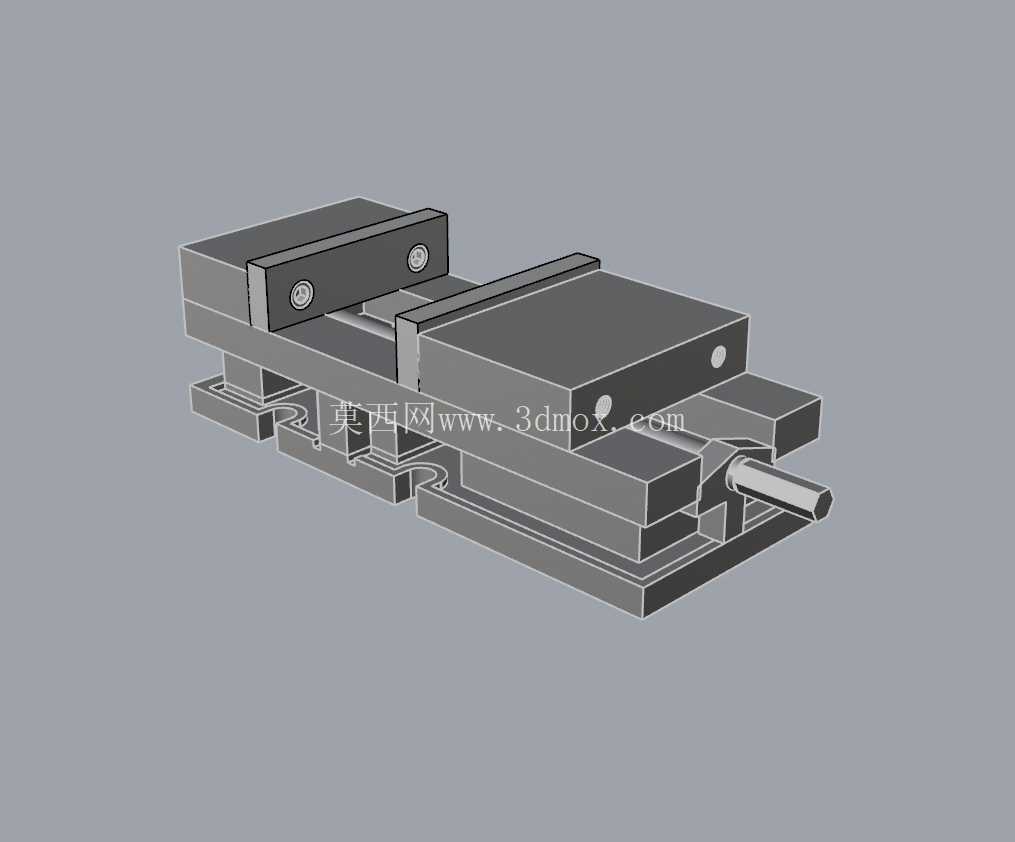

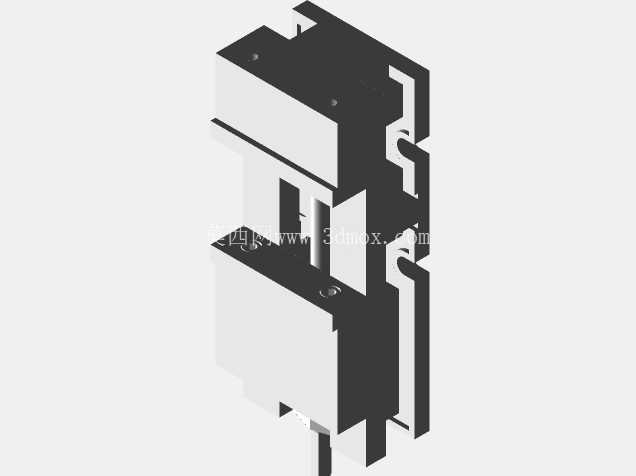

CNC加工用6英寸精密机械台虎钳结构

　　在数控铣削、加工中心批量零件生产场景中，工装夹具的装夹刚性、重复定位精度直接决定了零件加工的形位公差稳定性，这款6英寸规格的机械虎钳，正是针对立式加工中心、数控铣床的工作台装夹需求设计的通用型装夹工装。从结构设计逻辑来看，这款虎钳采用了整体式铸铁底座搭配滑动钳身的经典结构，底座底部设置了标准的T型槽安装定位边，可直接匹配加工中心工作台的标准T型槽间距，安装时仅需通过T型螺栓将底座压紧在工作台面上，无需额外制作过渡转接板，安装边界可适配市面上绝大多数行程在800mm以上的立式加工中心，钳口全开时的整体长度不会超出工作台边缘，同时预留了足够的刀具走刀避让空间，避免加工过程中刀柄与钳体发生碰撞。

　　钳身的滑动副采用了矩形导轨配合塞铁间隙调整的结构，相比燕尾槽导轨，矩形导轨的承载能力更强，侧向抗扭刚性更优，在承受大切深铣削的侧向切削力时，钳身不会出现抬头或者侧偏的问题，塞铁结构可在长期使用出现磨损后，快速调整滑动间隙，将钳身的重复定位精度维持在0.02mm以内，满足精密零件的装夹要求。固定钳身与活动钳身的钳口安装面均做了精密磨削处理，平面度控制在0.01mm以内，标配的硬质钳口块通过内六角螺钉固定在钳身上，钳口表面加工有交叉网纹，可增大与工件接触面的摩擦力，在装夹硬质合金、钢材等毛坯件时，可有效避免工件在大切削力作用下出现滑移，同时用户也可根据加工需求更换软钳口，通过自行镗铣钳口形面来实现异形零件的仿形装夹，适配不同批次零件的快速装夹需求。

　　传动部分采用了梯形丝杠配合铜螺母的传动结构，梯形丝杠的导程设计为6mm，兼顾了装夹时的进给速度与夹紧力输出，转动丝杠手柄时，活动钳身可平稳进给，当钳口接触工件后，仅需施加正常的手动扳动力，即可输出足够的夹紧力，满足钢件、铝件、工程塑料等不同材质零件的装夹力度需求，不会因为夹紧力过大导致薄壁零件出现装夹变形，也不会因为夹紧力不足导致加工过程中工件移位。丝杠的两端设置了推力球轴承，可承受夹紧时的轴向推力，减少转动手柄时的阻力，长期使用也不会出现丝杠卡滞的问题，丝杠尾部设置了防尘挡圈，可阻挡加工过程中产生的切屑、切削液进入丝杠传动副内部，延长传动部件的维护周期。

　　从实际应用场景来看，这款虎钳除了适配常规的立式加工中心、数控铣床外，也可安装在磨床、钻床的工作台上，完成零件的平面磨削、钻孔攻丝等工序的装夹作业，6英寸的钳口宽度可适配最大150mm宽度的零件装夹，配合平行垫铁使用时，可实现不同高度零件的水平装夹，保证零件装夹后的基准面与工作台面平行，减少校表找正的辅助时间。在批量零件加工场景中，可将多台同规格虎钳并排安装在工作台上，一次装夹多件零件完成连续加工，大幅提升设备的加工效率，虎钳底座上设置的定位键槽，可保证多台虎钳安装后的定位基准统一，无需逐台进行找正，缩短工装准备时间。

　　设计过程中针对机加工场景的常见问题做了多处细节优化，比如钳身的所有棱角处均做了倒角处理，避免安装调整过程中划伤操作人员；排屑槽设置在钳身两侧，加工产生的切屑可顺着排屑槽滑落，不会堆积在滑动导轨面上影响钳身滑动；钳体表面做了发黑处理，可抵御切削液的腐蚀，避免长期使用后出现锈迹，影响外观与滑动精度。整体结构没有多余的复杂部件，日常维护仅需定期清理导轨面与丝杠上的切屑，加注少量润滑油即可维持正常使用，故障率极低，非常适合机加工车间的高频次使用场景。
