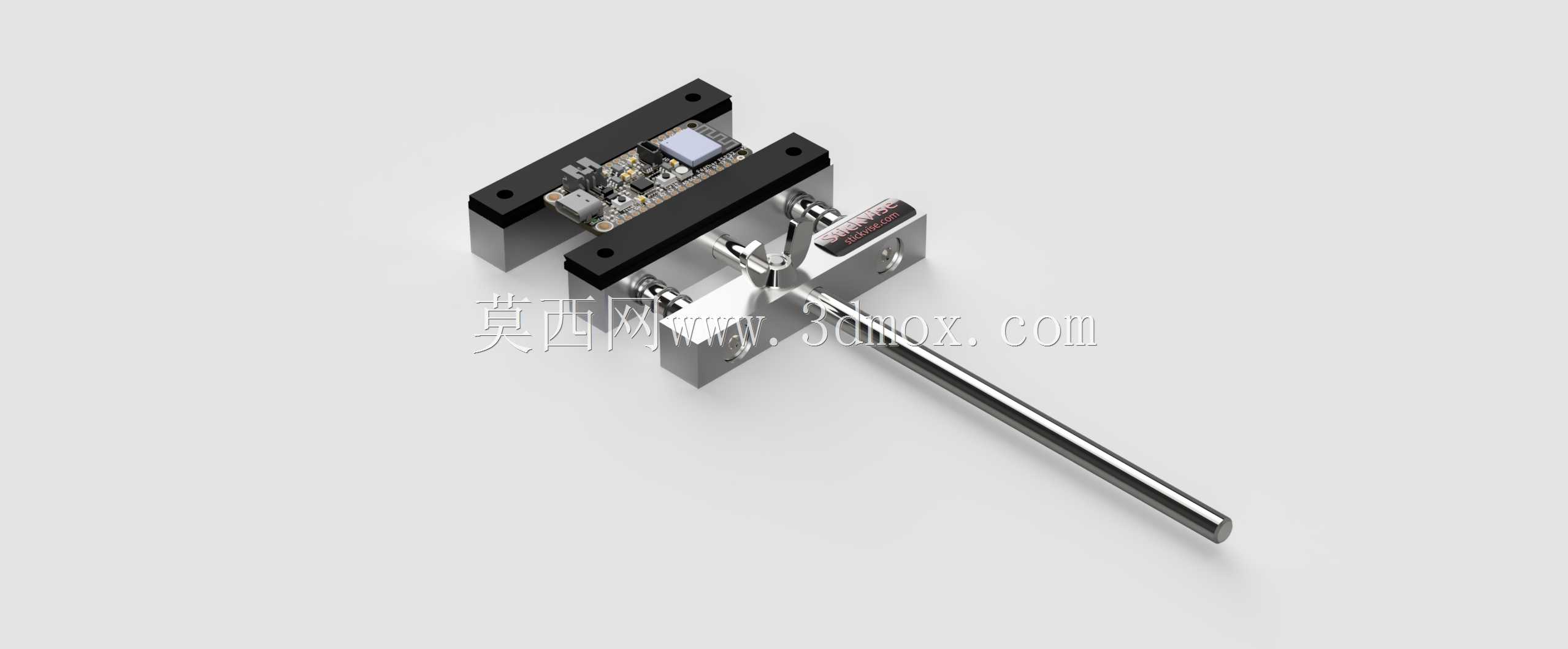

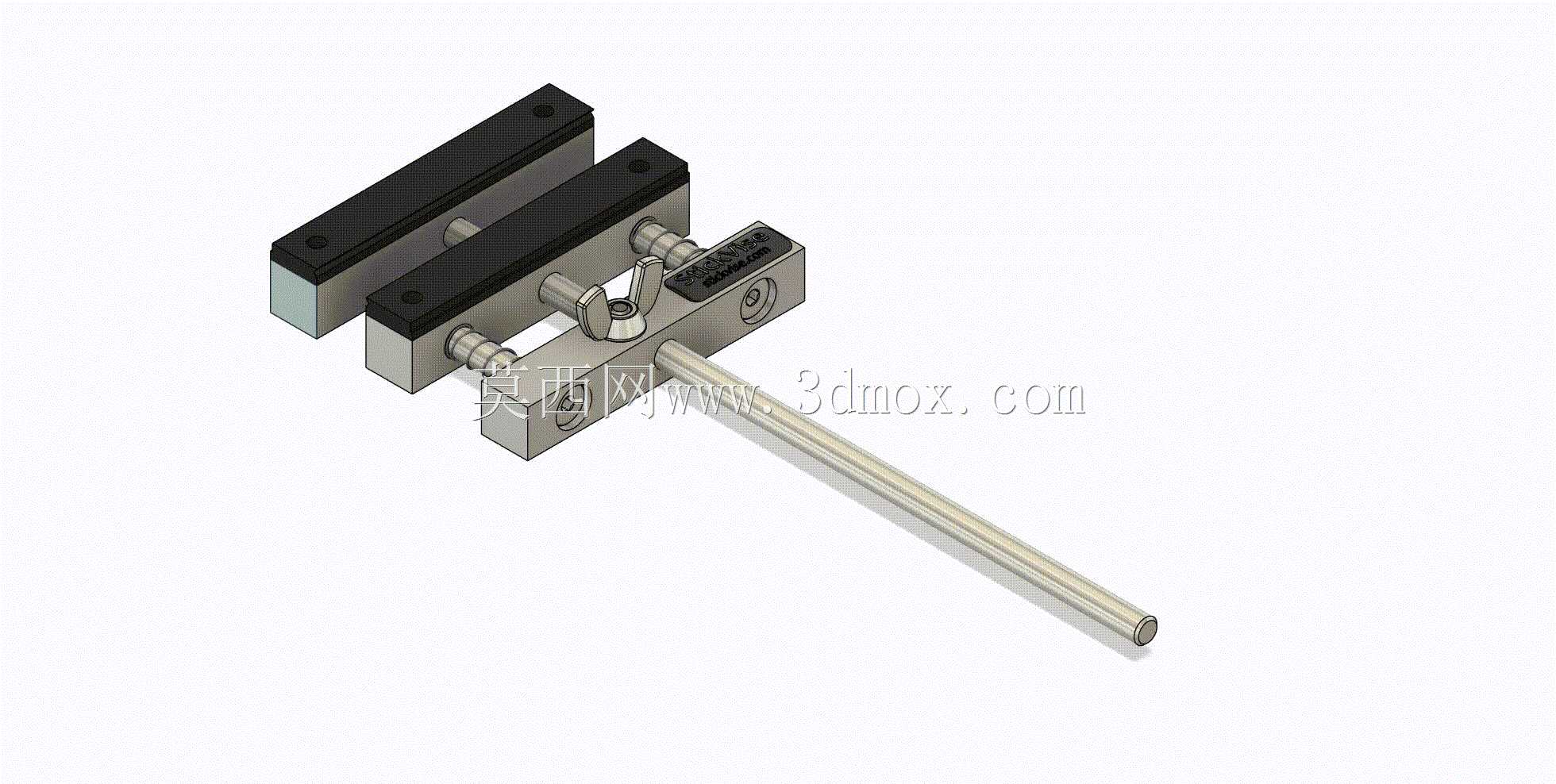

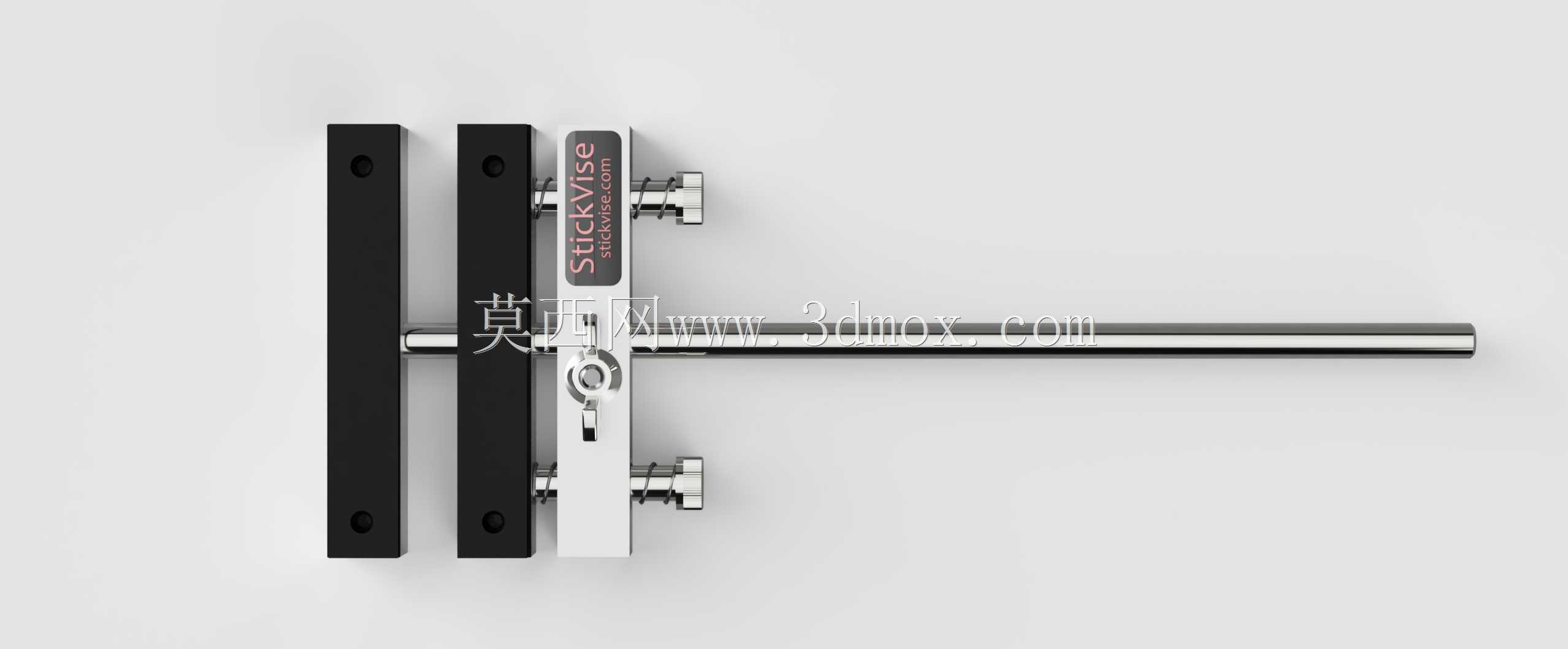

精密可调式PCB板夹持固定虎钳结构

　　这款PCB夹持虎钳的设计，核心瞄准电子装联、样板返修、小批量试制场景的装夹痛点，日常手工焊接贴片元件、返修BGA焊点、涂覆三防漆、电路板飞线调试时，普通台钳要么钳口过宽容易压伤板边走线，要么夹持力不可调容易把薄PCB夹变形，这款结构刚好填补了小尺寸电路板精密装夹的空白。从实际使用场景来看，它不需要固定在重型工作台面上，长杆操作端可以根据工位空间灵活调整朝向，不管是桌面焊接工位的防静电台垫上，还是实验室调试台的临时操作区，甚至外场返修的便携工作场景，都能快速放置使用，不会像重型台钳那样受安装位置限制。

　　功能特性上，它采用双导杆平行推进结构，区别于普通单丝杆虎钳容易出现的钳口偏摆问题，两根平行导向杆配合滑动钳身，全程保持活动钳口与固定钳口的平行度，夹持不同宽度的PCB时，板件受力均匀，不会出现一端夹紧一端松脱的情况。钳口位置做了两段式硬质垫块设计，垫块表面平整无尖锐棱角，接触PCB板边时不会压伤板边的镀铜层或者阻焊层，垫块与钳身之间通过沉头螺丝固定，长期使用出现磨损后可以单独更换垫块，不需要整体报废钳体。操作端采用偏心凸轮锁紧结构，不需要像普通丝杆虎钳那样反复旋转手柄进给，只需要扳动偏心压杆就能快速完成夹紧与松开动作，单手即可操作，另一只手可以同时持握电烙铁或者镊子，大幅提升小件操作的效率，锁紧力可以通过偏心结构的调节螺母微调，针对0.4mm厚度的薄PCB、1.6mm厚度的常规FR4板、2.5mm厚度的铝基板，都能匹配到合适的夹持力，既不会夹弯板件，也不会在焊接操作时出现板件移位。

　　设计思路上，整体结构全部采用公制尺寸建模，所有配合面的公差都按照常规机加工的经济精度设定，导杆与钳身导向孔的配合选用H7/g6间隙配合，既保证滑动顺畅无卡滞，又不会出现过大的旷量影响夹持精度。偏心锁紧机构的行程做了冗余设计，钳口最大开口量可以覆盖常规消费电子类PCB的宽度尺寸，最小夹持位置可以固定宽度不足10mm的小型电路板模块。长操作杆的设计是为了在工位空间局促时，把操作端延伸到容易施力的位置，杆身与锁紧机构采用可拆卸连接，不需要大行程操作时可以缩短杆长，减少对工位空间的占用。钳身主体采用金属材质设计，保证整体结构的刚性，焊接时偶尔滴落的高温焊渣落到钳身上也不会造成结构损坏，日常维护只需要定期在导杆表面涂抹少量润滑脂，就能长期保持滑动顺畅。

　　外形尺寸与安装边界方面，整体结构的横向最大尺寸由导杆长度决定，固定钳身的底面做了平整处理，不需要额外的安装孔位，依靠自身重量就能保持放置稳定，如果需要固定在工作台面上，也可以通过钳身预留的沉头孔用螺丝锁紧，不会占用过多的工作台面空间。钳口的高度设计刚好避开PCB上的元件高度，夹持板边时不会碰到板面上已经焊接好的接插件、电容等突出元件，对于板边有连接器的电路板，也可以调整夹持位置，避开连接器区域完成固定。实际建模过程中，所有零件的特征都做了工艺性优化，没有出现无法加工的倒扣或者薄壁结构，钳身的棱角都做了小倒角处理，日常操作时不会划伤操作人员的手部，滑动部件的边缘都做了圆滑过渡，长期使用不会积留焊渣、助焊剂残留，日常清洁只需要用毛刷简单清扫即可。
