标准后支柱模组三维结构设计作品

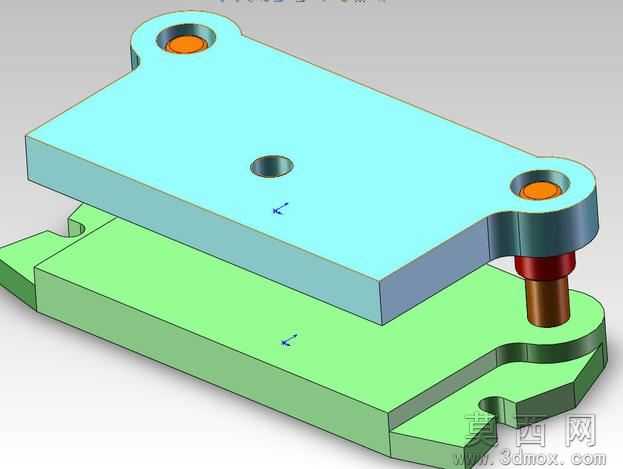

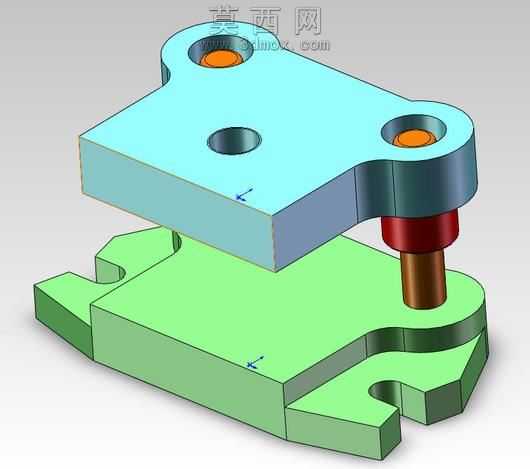

本作品为SolidWorks环境下完成的标准后支柱模组三维建模设计，是设计者首次尝试表驱动参数化设计的实践案例，整体建模过程遵循机械设计的装配逻辑与零件加工工艺要求，完整还原了后支柱模组的实际结构形态与装配关系。建模阶段首先完成上下两个主体基座的特征构建，下方浅绿色基座采用拉伸凸台作为基础特征，结合侧边的卡槽结构做切除拉伸处理，精准还原基座的定位卡口形态，边缘处按照工艺要求添加对应倒角与圆角特征，避免应力集中的同时符合实际加工的倒角规范；上方浅蓝色压板主体同样以拉伸特征为基础，构建出两个带同轴安装孔的凸耳结构，中间位置预留定位通孔，凸耳内孔处按照装配需求做阶梯孔处理，用于容纳衬套类零件。装配环节严格按照实际装配顺序完成组件配合，凸耳孔内装配橙色衬套零件，下方依次连接红色隔套与棕色导向支柱，支柱与下方基座的对应安装孔做同轴心配合，上下基座之间保留合理的装配间隙，所有配合关系均采用机械装配常用的同轴、重合、平行等标准配合，确保模型可实现符合实际工况的相对运动模拟。材质与渲染阶段，针对不同零件赋予差异化的外观材质，上下基座分别赋予不同色调的哑光金属材质，模拟实际加工后的阳极氧化或喷塑表面效果，衬套赋予橙色工程塑料材质，隔套赋予红色烤漆金属材质，支柱赋予黄铜色金属材质，通过不同材质的色彩与质感区分，清晰展现各零件的功能分区与装配层次，渲染时添加柔和的环境光与方向光，突出零件的轮廓特征与装配结构，避免阴影过重遮挡关键结构细节。设计思路上采用参数化表驱动的设计逻辑，将基座的长宽尺寸、安装孔孔径、支柱直径、凸耳高度等关键尺寸关联至设计表，可通过修改设计表参数快速生成不同规格的同系列后支柱模组，大幅提升同类型零件的设计效率，整体结构完全参照标准后支柱模组的实际尺寸与结构规范设计，各零件的壁厚、孔径、卡槽尺寸均符合通用机械零部件的设计标准，可直接用于后续的工程图导出、装配模拟、3D打印验证或数控加工参考，完整展现了参数化建模在标准机械模组设计中的应用优势，也为同类型支撑定位模组的三维设计提供了清晰的参考范例。
